EBERTH TC3-E550 Bedienungsanleitung

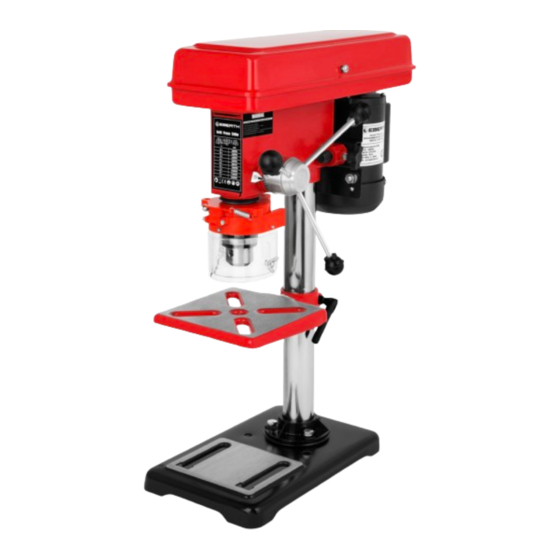

Tischbohrmaschine 550 w
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
TISCHBOHRMASCHINE
TISCHBOHRMASCHINE
BEDIENUNGSANLEITUNG
DE
EN FR IT ES PL SE
550 W
550 W
TC3-E550
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für EBERTH TC3-E550

Inhaltszusammenfassung für EBERTH TC3-E550

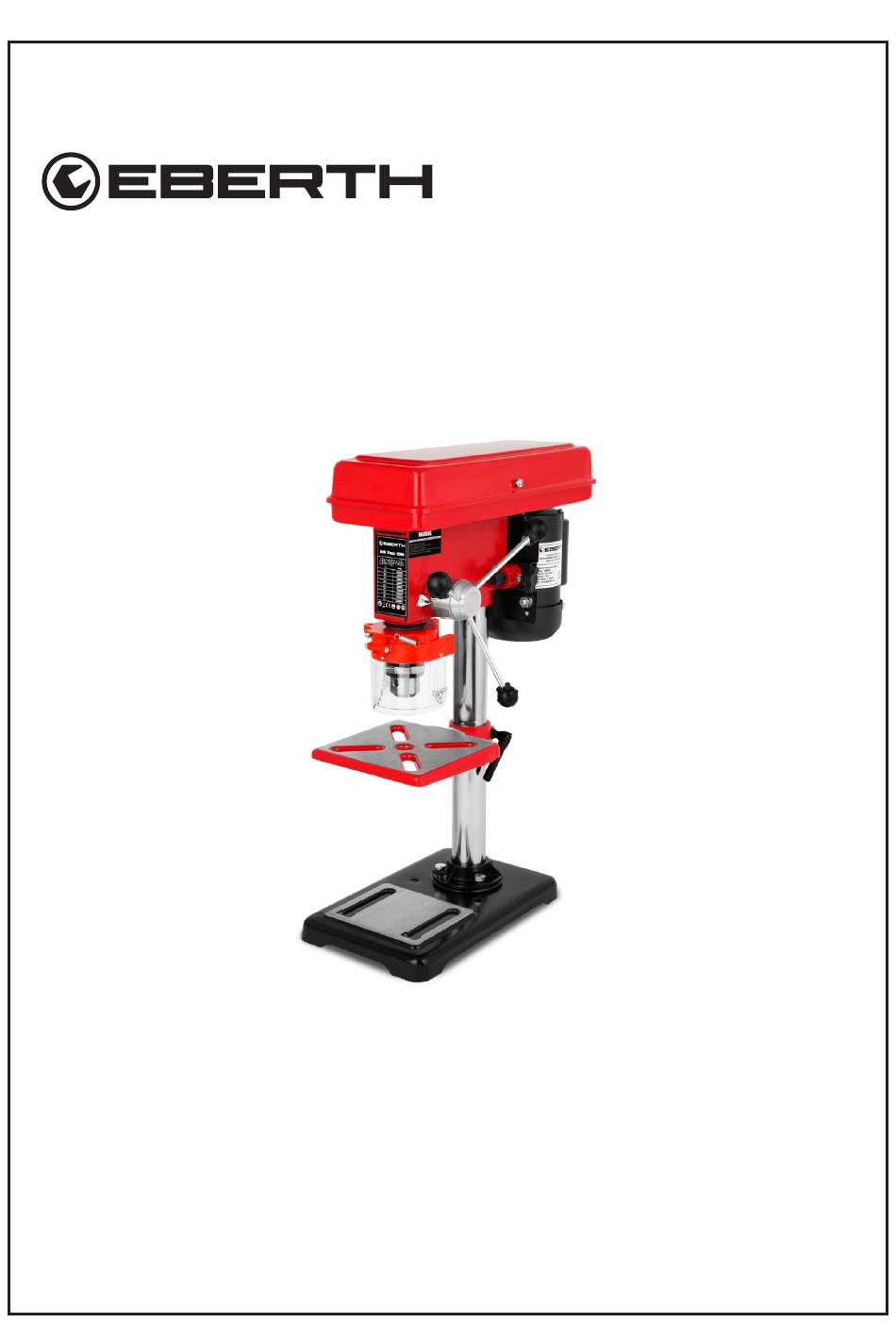

  • Seite 1 TISCHBOHRMASCHINE TISCHBOHRMASCHINE 550 W 550 W BEDIENUNGSANLEITUNG TC3-E550 EN FR IT ES PL SE...
  • Seite 2 V. 1.0...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Vorhersehbare Fehlanwendung ..................5 Zeichenerklärung ........................6 Warnhinweise ........................6 Symbole und Abbildungen ....................6 Allgemein ..........................7 Sicherheitshinweise ........................7 Restrisiken ..........................10 Nach der Lieferung ........................10 Gerätebeschreibung ......................... 1 1 Vor der Inbetriebnahme ......................14 Montage des Bohrmaschinenfußes ................. 14 Montage des Bohrtisches ....................

  • Seite 4: Lieferumfang

    Falls das Gerät an Dritte weitergegeben wird, händigen Sie die Bedienungsanleitung eben- falls aus. Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Im Lieferumfang sind enthalten: • 1x EBERTH Tischbohrmaschine TC3-E550 • 1x Montageset • 1x Bedienungsanleitung V. 1.0...

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Verwenden Sie die Tischbohrmaschine, nachfolgend Gerät genannt, bestimmungsgemäß. Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entspre- chend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestimmungs- gemäße Verwendung hinausgehende, andersartige Verwendung des Gerätes gilt als nicht bestimmungsgemäß.

  • Seite 6: Zeichenerklärung

    Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise Dieses Zeichen macht auf unmittelbar drohende Gefahr auf- merksam, die zu schweren Körperverletzungen oder zum Tod führt.

  • Seite 7: Allgemein

    Sicherheitshinweise Beachten Sie die Sicherheits-und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge!. Neben den Hinweisen in dieser Be- dienungsanleitung müssen die allgemeinen Sicherheits-, und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden. Allgemein • Verwenden Sie das Gerät, Zubehör und Werkzeuge entsprechend diesen Anwei- sungen.
  • Seite 8 und schlecht ausgeleuchtete Arbeitsplätze erhöhen das Risiko von Verletzungen. • Stellen Sie das Gerät standsicher auf, d.h. auf einer Werkbank, oder einem festen Untergestell festgeschraubt. Montieren Sie vor Inbetriebnahme alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß. Räumen Sie den Arbeitsplatz frei. • Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten.
  • Seite 9 Elektrische Sicherheitshinweise • Wenn Sie mit dem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die für den Außenbereich geeignet sind. Diese Maßnahme verringert das Risiko eines elektrischen Schlages. • Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen.

  • Seite 10: Restrisiken

    Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. Sofern Sicherheitshinweise, die Bestimmungsgemäße Verwendung und alle in der Bedie- nungsanleitung beschriebenen Anleitungen eingehalten werden, können Risiken minimiert werden.

  • Seite 11: Gerätebeschreibung

    Gerätebeschreibung Abb. 1 Abb. 2 DE V. 1.0...
  • Seite 12 Abb. 3 V. 1.0...
  • Seite 13 Legende Abbildung 1, 2 und 3 Grundplatte 2. Säule 3. Befestigungsschrauben 4. Bohrtisch 5. Bohrtischhalter 6. Maschinenkopf Keilriemenabdeckung 8. Motor Griffe 10. Bohrkopf 1 1. Spindel 12. Befestigungsbohrungen 13. Klappbarer Späneschutz 14. Schlossschraube (verdeckt) 15. Ein/Ausschalter 16. Fixierschraube 17. Kurbel 18.

  • Seite 14: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme Montage des Bohrmaschinenfußes • Legen Sie sich die Bodenplatte (1) zurecht. • Befestigen Sie die Säule (2) mit Flansch mit den bei- liegenden Schrauben (3). • Fixieren Sie die Schrauben mit einer Ratsche entspre- chender Größe. Teile der Lieferung könen ölig sein. Entfernen Sie das Öl nicht.

  • Seite 15: Montage Der Motoreinheit

    Montage der Motoreinheit • Montieren Sie die Motoreinheit. • Schieben Sie die Einheit über die Säule. • Fixieren Sie die Einheit auf der Säule mit den Fixier- schrauben (16) an der Seite. Abb. 6 Montage der Griffe • Schrauben Sie die 3 mitgelieferten Griffe (9) in den Griffhalter.

  • Seite 16: Montage Des Späneschutzes

    • Zum Schluss setzen Sie den kompletten Bohrkopf mit Bohrfutter in die Bohrspin- del an den Maschinenkopf (6). • Richten Sie den Bohrkopf senkrecht mit der Bodenplatte aus. Abb. 8 Das Bohrfutter wird mittels Kraftschlussverbindung fixiert. Es ist kein Gewinde vor- handen.

  • Seite 17: Aufstellen Des Geräts

    Aufstellen des Geräts Vor der Inbetriebnahme muss das Gerät stationär auf einen festen Untergrund montiert werden. Verwenden Sie dazu die beiden Befestigungsbohrungen (12) in der Bodenplatte. Für den Bohrerwechsel kann der Späneschutz (13) nach oben geklappt werden, vor dem Einschalten des Gerätes ist der Späneschutz (13) aber wieder in seine Ausgangsposition zu bringen.

  • Seite 18: Allgemeines Über Das Wechseln Des Bohrers

    Allgemeines über das Wechseln des Bohrers Ziehen Sie den Netzstecker vor allen Bohewechseln. • Spannen Sie ausschließlich zylindrische Bohrer mit dem angegebenen maximalen Schaftdurchmesser ein.Siehe Technische Daten. Verletzungsgefahr! Nur einwandfreies und scharfes Werkzeug benutzen. Keine Werkzeuge benutzen, die am Schaft beschädigt sind oder sonst in irgendeiner Weise verformt oder beschädigt sind.

  • Seite 19: Drehtzahleinstellung

    Drehtzahleinstellung Schalten Sie zuerst das Gerät aus und ziehen Sie den Netzstecker Das Gerät verfügt nicht über eine automatische Drehzahlregelung. Die verschiedenen Spindeldrehzahlen können durch Umsetzen des Keilriemens eingestellt werden. • Lösen der Schraube, um die Keilriemenabdeckung (7) zu öffnen. •...

  • Seite 20: Einstellen Der Bohrtiefe

    Einstellen der Bohrtiefe Die Spindel besitzt einen verdrehbaren Skalenring zum Einstellen der Bohrtiefe. Einrichtarbeiten nur im Stillstand des Gerätes vornehmen. • Drücken Sie die Bohrspindel (1 1) nach unten bis die Bohrerspitze auf dem Werkstück anliegt. • Lockern Sie die Klemmschraube (20) •...

  • Seite 21: Ein Werkstück Einspannen

    Ein Werkstück einspannen Spannen Sie Werkstücke grundsätzlich mit Hilfe eines Maschinenschraubstocks oder mit geeignetem Spannmittel fest ein. Werkstücke nie von Hand halten! Das Werkstück muss auf dem Bohrtisch beweglich sein, damit eine Selbstzentrierung stattfinden kann. Werkstück un- bedingt gegen Verdrehen sichern. •...

  • Seite 22: Senken Und Zentrierbohren

    Spindel Mitte Motor Abb. 10 Senken und Zentrierbohren • Führen Sie Senkbohrungen mit der niedrigsten Geschwindigkeit durch. • Führen Sie Zentrierbohrungen hoher Geschwindigkeit durch. Bearbeiten von Holz Holzstaub kann Ihrer Gesundheit schaden. Verwenden Sie beim Bearbeiten von Holz eine geeignete Staubabsaugung. Tragen Sie zusätzlich eine entspre- chende Schutzmaske.

  • Seite 23: Fehlersuche

    Fehlersuche Mögliche Fehler Lösung Ursache Gerät läuft nicht Kein Netzanschluss Stellen Sie sicher, dass der Netzste- cker richtig eingesteckt ist und mit Strom versorgt wird Netzsteckersicherung durch- Überprüfen Sie die Sicherung des gebrannt Steckers und tauschen Sie sie ggf. Riemenscheibenabdeckung Riemenabdeckung vollständig nicht geschlossen schließen.
  • Seite 24 Bohrer wackelt Verbogener Bohrer Bohrer ersezten oder läuft unrund Bohrer nicht richtig im Futter Bohrer neu ins Futter einsetzen. Spindellager abgenutzt Während Gewährleistung- Kun- dendienst kontaktieren Bohrer verklemmt Zu niedrige Spannung des An- Riemenspannung ändern im Werkstück triebsriemens V. 1.0...

  • Seite 25: Wartung, Reinigung Und Pflege

    Wartung, Reinigung und Pflege Allgemeine Wartung Ziehen Sie vor allen Wartungs-, Einstellungs-, Reinigungs-, Instandhaltungs- und Pflegearbeiten den Netzstecker. • Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. • Sollte das Gerät beschädigt sein, versuchen Sie niemals, es selbst zu reparieren. •...

  • Seite 26: Lagerung

    • Lagern Sie das Gerät unter Dach in nicht korrosiver Umgebung. • Lagern Sie das Gerät so, dass das Gerät von Kindern ferngehalten wird. • Halten Sie das Gerät von Regen, Nässe und Feuchtigkeit fern. Technische Daten Tabelle 1 Modell TC3-E550 Leistungsaufnahme 550W Spannungsversorgung 230 V/ 50 Hz Bohrfutterspannweite...

  • Seite 27: Entsorgung

    Lassen Sie niemals Altöl in das Erdreich gelangen! Öl- und fetthaltige Reinigungstücher sowie Fett- und Ölrückstände nicht in den Hausmüll geben. Entsorgen Sie die Rückstände umweltgerecht. Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie „Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=TC3-E550 DE V. 1.0...

  • Seite 28: Gewährleistung

    Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich.

  • Seite 29: Eu- Konformitätserklärung

    Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: TC3-E550 Einschlägige EG-Richtlinien: 2006/42/EG 2014/30/EU Angewandte Normen:...

  • Seite 30: Notizen

    Notizen V. 1.0...
  • Seite 31 BENCH DRILL BENCH DRILL 550W 550W OPERATION MANUAL TC3-E550 FR IT ES PL SE...
  • Seite 32 V. 1.0...

  • Seite 60: Notes

    Notes V. 1.0...
  • Seite 61 PERCEUSE À COLONNE PERCEUSE À COLONNE 550W 550W MANUEL TC3-E550 IT ES PL SE...
  • Seite 62 V. 1.0...

  • Seite 90: Consignes

    Consignes V. 1.0...
  • Seite 91 TRAPANO DA BANCO TRAPANO DA BANCO 550W 550W ISTRUZIONI PER L‘USO TC3-E550 DE EN FR ES PL SE...
  • Seite 92 V. 1.0...

  • Seite 120: Notizie

    Notizie V. 1.0...
  • Seite 121 TALADRO DE BANCO 550 W INSTRUCCIONES DE USO TC3-E550 DE EN FR IT PL SE...
  • Seite 122 V. 1.0...

  • Seite 150: Notas

    Notas V. 1.0...
  • Seite 151 WIERTARKA STOŁOWA 550 W INSTRUKCJE OBSŁUGI TC3-E550 DE EN FR IT ES...
  • Seite 152 V. 1.0...

  • Seite 180: Uwagi

    Uwagi V. 1.0...
  • Seite 181 BÄNKBORRMASKIN 550 W BRUKSANVISNINGAR TC3-E550 DE EN FR IT ES PL...
  • Seite 182 V. 1.0...
