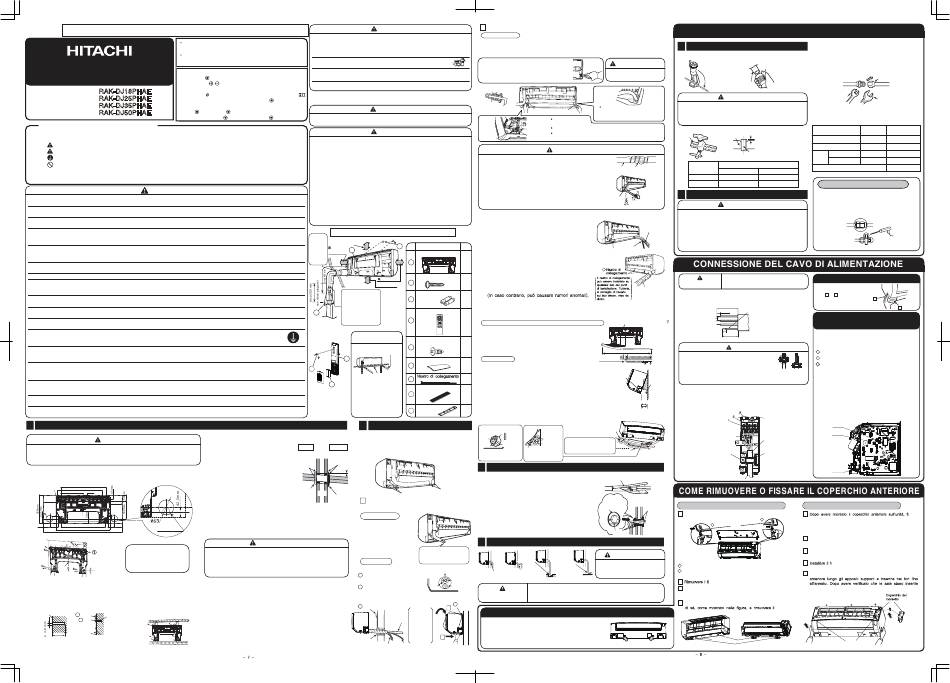

SOLO PER IL PERSONALE ADDETTO ALL'ASSISTENZA
IT
Leggere attentamente le procedure per una corretta
installazione prima di iniziare i lavori di installazione.
L'agente di vendita deve informare i clienti della corretta
procedura di installazione.
UNITÀ INTERNA
Attrezzi necessari per l'installazione
MANUALE DI INSTALLAZIONE
(Il simbolo
R410A,R32)
Cacciavite • Metro a nastro • Coltello • Sega • Trapano
RAK-DJ18PHAE
elettrico da 65 mm • Chiave a testa esagonale • (
RAK-DJ25PHAE
MODELLO
4 mm) • Chiave (14, 17, 19, 22 mm)
RAK-DJ35PHAE
perdite di gas • Tagliatubi • Mastice • Nastro in vinile
RAK-DJ50PHAE Pinze Svasatore
Valvola del collettore Tubo di aspirazione Pompa a vuoto
PRECAUZIONI DI SICUREZZA
• Leggere attentamente le precauzioni di sicurezza prima di mettere in funzione l'unità.
• I contenuti di questa sezione sono fondamentali per garantire la sicurezza. Prestare particolare attenzione al seguente segnale.
AVVERTENZA .......... Errati metodi di installazione possono provocare morte o lesioni gravi.
ATTENZIONE .......... Un'installazione scorretta può avere gravi conseguenze.
Assicurarsi di collegare la linea di terra.
Nelle figure, questo simbolo indica un divieto.
Dopo l'installazione, accertarsi che l'apparecchio funzioni correttamente. Illustrare al cliente le corrette modalità di azionamento e
manutenzione dell'unità, come descritto nella guida dell'utente. Chiedere al cliente di conservare il manuale di installazione insieme a
quello delle istruzioni.
AVVERTENZA
• Affidare l'installazione dell'apparecchio all'agente di vendita o a un tecnico qualificato. Se si installa l'unità autonomamente, potreb-
bero verificarsi perdite d'acqua, cortocircuiti o incendi.
• Eseguire l'installazione seguendo le istruzioni riportate nel manuale di installazione. Un'installazione errata può causare perdite
d'acqua, scosse elettriche e incendi.
• Verificare che le unità siano montate in posizioni in grado di sostenerne l'intero peso. In caso contrario, le unità potrebbero
cadere e rivelarsi pericolose.
Durante l'esecuzione dei lavori elettrici, osservare le norme e i regolamenti vigenti sull'installazione elettrica, oltre ai metodi descritti nel
•
manuale di installazione. Utilizzare cavi approvati nel paese in cui viene eseguita l'installazione. Assicurarsi di utilizzare il circuito specifi-
cato. Cavi di scarsa qualità o lavori non eseguiti correttamente potrebbero causare cortocircuiti o incendi.
• Assicurarsi di utilizzare i cavi specificati per collegare l'unità interna e quella esterna. Assicurarsi che i collegamenti siano serrati
correttamente dopo avere inserito i conduttori del filo nei morsetti, per evitare che vengano esercitate forze esterne sulla sezione
di collegamento della base del morsetto. Un inserimento errato e contatti laschi possono causare surriscaldamento e incendio.
• Usare i componenti specificati per l'opera di installazione. In caso contrario, l'unità potrebbe cadere o presentare perdite d'acqua,
causare scosse elettriche o incendi oppure provocare forti vibrazioni.
• Assicurarsi di utilizzare il set di tubi corretto per R32. In caso contrario, si potrebbero verificare la rottura dei tubi di rame o guasti.
• Quando si installa un condizionatore o lo si trasferisce in un altro luogo, assicurarsi che nel circuito di refrigerazione vi sia solo il
refrigerante specificato (R32) e non venga immessa aria. In caso di immissione di aria, la pressione del circuito di refrigerazione
potrebbe aumentare in modo eccessivo, causando rotture e lesioni.
• Durante i lavori, accertarsi di ventilare a fondo l'ambiente qualora si verifichi una perdita di gas refrigerante. Se il gas refrigerante
entra a contatto con il fuoco, si può sviluppare un gas velenoso.
• Al termine dei lavori di installazione, verificare che non vi siano perdite di gas refrigerante. Se nell'ambiente si verificano perdite di gas
refrigerante che entrano a contatto con il fuoco nel riscaldatore a ventola, nel radiatore, ecc. si può sviluppare un gas velenoso.
• Modifiche non autorizzate al condizionatore possono rivelarsi pericolose. In caso di guasto, rivolgersi a un tecnico qualificato per
condizionatori o a un elettricista. Riparazioni errate possono causare perdite d'acqua, scosse elettriche, incendi, ecc.
• Assicurarsi di collegare la linea di terra dal cavo di alimentazione all'unità esterna e tra
l'unità esterna e quella interna. Non collegare la linea di terra a tubature dell'acqua o del gas, parafulmini o alla linea di
terra dell'unità telefonica. Un collegamento a terra non corretto può causare scosse elettriche.
• Al termine della raccolta del refrigerante (svuotamento), arrestare il compressore e rimuovere il tubo del refrigerante.
Se si rimuove il tubo del refrigerante mentre il compressore è in funzione e la valvola di servizio non è serrata, l'aria viene aspirata
causando l'accumulo di pressione nei ciclo di raffreddamento, con conseguente rischio di esplosione o lesioni personali.
Durante l'installazione dell'unità, posizionare il tubo del refrigerante prima di accendere il compressore
•
Se il tubo del refrigerante non è installato e il compressore viene azionato con la valvola di servizio non serrata, l'aria viene aspirata e il
livello di pressione del ciclo di refrigerazione potrebbe aumentare in modo anomalo, con conseguente rischio di rottura e lesioni personali.
• Non riutilizzare né aggiungere cavi elettrici.
Assicurarsi di utilizzare un interruttore di circuito esclusivo.
In caso contrario, si potrebbero provocare scosse elettriche o incendi a causa di guasti del collegamento, dell'isolamento o di sovracorrente.
Assicurarsi di collegare correttamente i cavi al morsetto e di chiudere saldamente il coperchio della morsettiera.
•
In caso contrario, si potrebbero verificare surriscaldamento del morsetto, scosse elettriche o incendi.
• Assicurarsi che non vi sia polvere sui punti di collegamento dei cavi elettrici e fissare saldamente.
In caso contrario, si potrebbero verificare scosse elettriche o incendi.
1 Installazione della staffa, inserimento nella parete e installazione della guaina di protezione
ATTENZIONE Inserimento nella parete e installazione della guaina di protezione
• Il drenaggio della vaschetta dell'unità interna può essere effettuato da sinistra. •
Pertanto, la staffa deve essere fissata in orizzontale o leggermente inclinata verso
il lato del flessibile di drenaggio. In caso contrario, l'acqua condensata potrebbe
traboccare dalla vaschetta.
•
Montaggio diretto a parete
•
• Utilizzare travi nascoste nella parete per sostenere la staffa.
Parte visibile 450mm
dell'unità 445mm
220mm 15mm
esterna
•
123mm
123mm
•
32,5mm
22mm
60mm 85mm 440mm 65mm 80mm
534mm Flessibile di drenaggio
780mm
Livello
Vite per staffa
Avvitare la staffa quanto più
Staffa
possibile in prossimità dei ganci
superiore e inferiore a cui è
collegata l'unità interna. Fissare
la staffa con almeno 4 viti.
Linea
Peso
Foro sulla parete
Procedure di installazione e precauzioni
• P o r c e d u e r p r e i f s s a e r a l t s f a .a f
1. Praticare i fori nella parete. 2. Inserire il tappo nei fori. 3. Fissare la staffa sulla parete
(Come mostrato di seguito) (Come mostrato di seguito) con una vite 4,1 x 32.
Parete (Come mostrato nella figura di seguito.)
1 Staffa
Spina
Soffitto
2 Vite (da acquistarsi
in loco)
Parete
32 mm
ATTENZIONE
Nella scatola di distribuzione dell'abitazione deve essere installato un interruttore di
•
circuito per i cavi di alimentazione direttamente collegati all'unità esterna. Per altre
installazioni, è necessario installare un interruttore principale con distanza tra i
contatti pari o superiore a 3 mm. In assenza di un interruttore di circuito sussiste il
pericolo di scossa elettrica.
Non installare l'unità vicino a fonti di gas infiammabile.
•
L'unità esterna potrebbe incendiarsi in presenza di perdite di gas infiammabili.
Assicurare un flusso regolare d'acqua durante l'installazione del flessibile di
•
drenaggio. Un'installazione non corretta potrebbe causare la fuoriuscita di acqua sui
indica l'uso di un attrezzo specifico per
mobili.
• Utilizzare un cavo di alimentazione conforme agli standard IEC. Tipo di cavo di
alimentazione: NYM.
SCELTA DEL LUOGO DI INSTALLAZIONE
Rilevatore di
(Tenere in considerazione gli aspetti descritti di seguito e ottenere il permesso dal cliente prima di procedere all'installazione).
AVVERTENZA
Adattatore per pompa a vuoto
• L'apparecchio deve essere montato su una superficie stabile, non soggetta a
vibrazione, che possa sostenerne completamente il peso.
ATTENZIONE
• Non posizionare l'apparecchio vicino a fonti di calore, né ostruire l'uscita dell'aria
in qualsiasi modo.
Le distanze rispetto al lato superiore, destro e sinistro sono specificate nella figura
•
sotto riportata.
•
Il luogo di installazione deve essere idoneo al drenaggio dell'acqua e al collega-
mento dei tubi con l'unità esterna.
• Nessun rischio di fuoriuscita di gas infiammabile nelle vicinanze e nessuna fonte
vicina di vapore o fumi d'olio.
• Per evitare interferenze causate da rumore, posizionare l'unità e relativo teleco-
mando ad almeno 1 m di distanza da apparecchi radio e TV.
• Per evitare qualsiasi errore nella trasmissione di segnale dal telecomando, tenere
quest'ultimo lontano da macchine ad alta frequenza e sistemi wireless ad alta
potenza.
• L'unità deve essere installata ad almeno 2300 mm di distanza dal pavimento.
• La distanza dall'uscita dell'aria all'allarme antincendio deve essere di almeno
1.500 mm e non deve esservi alcun allarme antincendio nella direzione anteriore
dell'unità interna.
Figura illustrante l'installazione dell'unità interna.
Assicurarsi
di sigillare superiore a 50 mm
completa-
superiore
m e n t e
1
a 50 mm
e v e n t u a l i
fessure con
il mastice.
superiore a 50 mm
Almeno 23
La tubazione interna
deve essere isolata
con la guaina isolante
fornita in dotazione.
(Se l'isolante non è
6
sufficiente, utilizzare
prodotti disponibili in
commercio).
Direzione della
tubazione
Tubazioni posteriori
da sinistra
4
5
Collegamento
Sono ammesse 6 direzioni:
3
tubazioni posteriori, tubazio-
ni posteriori da sinistra,
tubazioni orizzontali
destra, tubazioni orizzontali
da sinistra, verticalmente in
basso da destra, vertical-
mente in basso da sinistra.
2 Installazione dell'unità interna
Taglio della boccola del coperchio inferiore
•
Durante l'installazione del tubo dal lato destro, sinistro o
inferiore, utilizzare un coltello per praticare le aperture,
Interno Esterno
Praticare un foro del diametro di ø 65 mm su
come mostrato nella figura. Quindi, smussare i bordi delle
una parete leggermente inclinata verso il lato
aperture con una lima.
esterno. Forare la parete con un'angolazione
Sigillare
ridotta. Sigillare
con mastice
Tagliare la guaina di protezione in base allo con mastice
2-5 mm
spessore della parete.
Lo spazio vuoto nel manicotto della guaina di
protezione deve essere sigillato completa-
mente con il mastice per evitare infiltrazioni di
acqua piovana nella stanza.
Guaina di
Assicurare un flusso regolare d'acqua durante PARETE
protezione
l'installazione del flessibile di drenaggio.
Manicotto di TUBATURE LATO DESTRO (POSTERIORE,
1
Un'installazione non corretta potrebbe protezione
VERSO IL BASSO, ORIZZONTALE)
causare la fuoriuscita di acqua sui mobili. refrigerante
Utilizzare un cavo di alimentazione conforme
Preparazione
agli standard IEC. Tipo di cavo di alimentazio-
ne: NYM.
• Collegare il cavo di connes-
sione.
• Estrarre il tubo, il cavo di
connessione e il flessibile di
A V V E R T E N Z A drenaggio.
Verificare che il filo non sia a contatto con metalli nella parete.
Posare la guaina di protezione mano a mano che il filo passa nella
parte cava della parete in modo da prevenire la possibilità di danni
Installazione
provocati dai tubi. Salvo in caso di sigillatura completa, eventuale
aria in presenza di elevata umidità fluisce dall'unità esterna e potreb-
• Inserire il tubo attraverso il foro nella parete.
be provocare la caduta di gocce d'acqua. La parte superiore dell'unità
1
interna è appesa alla staffa.
La sporgenza in corrispondenza
2
della parte inferiore dell'unità
interna è agganciata alla staffa.
1
Staffa
Tubo del
refrigerante
Guaina
di protezione
Flessibile
di drenaggio
TUBATURE LATO SINISTRO (POSTERIORE, VERSO IL BASSO, ORIZZONTALE)
2
Preparazione
Sostituzione del flessibile di drenaggio e procedure di installazione.
• Cambiare la posizione del flessibile di drenaggio e del cappuccio di scarico e installare il tubo dal
lato sinistro come mostrato di seguito. Assicurarsi di inserire il flessibile di drenaggio fino ad
ottenere un risvolto nel materiale di isolamento.
• Utilizzare le pinze per estrarre il cappuc-
cio di scarico.
(È un modo più semplice per rimuovere il
cappuccio di scarico).
Foro di drenaggio
Chiave a testa
Tappo di Flessibile di
esagonale (Φ 4 mm)
scarico scarico
Rimuovere il coperchio
inferiore
Inserire il tappo di scarico saldamente no all'arresto.
Chiave a testa
Please use hexagonal wrench key (Φ 4 mm) to insert the drain cap.
Foro di esagonale
(Φ 4 mm) (È un modo più semplice per installare il cappuccio di scarico.)
drenaggio
ATTENZIONE
• La fascetta di gomma utilizzata per fissare l'isolamento non
deve essere serrata con eccessiva forza. In caso contrario,
questo danneggerà l'isolamento termico e causa la forma-
zione di condensa
• Tirare la parte inferiore dell'unità interna verso l'esterno per
verificare che l'unità stessa sia agganciata alla staffa.
Un'installazione errata può causare vibrazione e rumore.
• Modificare la tubazione tenendo abbassata al contempo la
porzione inferiore del supporto del tubo con la mano.
INSTALLAZIONE DOPO LA CONNESSIONE DELLE TUBAZIONI DEL REFRIGERANTE
• l I u t b o d l e e r r f g i e a r n e t d e v e e s s e e r a d t a
nel muro e predisposto per il collegamento.
• t I r e m n i i l a i d 2 u t i b c o e l l g a i t d e v o n o e s s e
con il materiale isolante utilizzato per il collegamento
Nomi dei componenti dell'unità interna
di terminali. Quindi i tubi vanno protetti mediante un
2 N. Articolo Q.tà tubo di isolamento.
• C o e l l g r a i e c l a v o d c i o n n e s s o i n e d o p o a v
Staffa
il coperchio inferiore.
(Vedere la sezione "COLLEGAMENTO DEL CAVO
1
1
DI ALIMENTAZIONE".)
• U n a v l o a t e s e g i u a t a l e r g o a l z o i n , e c o o l l c
di connessione e i tubi nello spazio disponibile
Vite per staffa
sotto l'unità. Utilizzare il supporto per mantenerli
5
2
saldamente in posizione.
00 m m
• Assicurarsi di tagliare il nastro in eccesso.
Batteria AAA
2
3
CONNESSIONE DEL TUBO DEL REFRIGERANTE
Telecomando
DURANTE L'INSTALLAZIONE DELL'UNITÀ INTERNA
1
4
Operazioni preliminari all'installazione delle tubazioni del refrigerante
• I tubi del refrigerante e il cavo di connessione
My Mode
sono collegati.
Vite per supporto
del telecomando
5 1
Piegare a un raggio di curvatura
Installazione
Superficie isolante
ridotto fino a formare un arco
1
6
Collegare l'unità interna alla staffa. Utilizzare il supporto
temporaneo sul retro dell'unità interna per spingerne in avanti
2 la parte inferiore di 15 cm.
7
• Posizionare il flessibile di drenaggio attraverso il foro nella parete.
• Una volta connesse, ricoprire le tubazioni del refrigerante con la guaina
Filtro di purificazione
isolante.
2
8 dell'aria
da
• Collegare il cavo di connessione dopo avere rimosso il coperchio
inferiore.
(Fare riferimento a "Connessione del cavo di alimentazione")
Custodia C 2
9
• Dopo la regolazione, il cavo di connessione e le tubazioni del refriger-
ante sono posizionati nello spazio disponibile sotto l'unità interna.
• La sporgenza dell'unità interna deve agganciarsi alla staffa.
Foro sulla parete
Tubo del
refrigerante
Tubo
Per semplificare le operazioni,
Flessibile di
Guaina tirarlo sul lato anteriore durante
Cavo drenaggio
termoisolante la connessione del tubo del
Cavo di
refrigerante.
Layout del drenaggio delle
connessione
tubazioni posteriori da sinistra
3 Isolamento termico e finitura delle tubazioni
• Le estremità connesse devono essere completamente
sigillate con un isolatore termico e poi legate con una
fascetta in gomma.
Aperture
• Non serrare eccessivamente i morsetti con il nastro.
Aperture
Un eccessivo serraggio o uno insufficiente potrebbe
causare la formazione di condensa.
• Legare insieme il tubo e la linea di alimentazione con
nastro in vinile come illustrato nella figura riportante l'instal-
lazione delle unità interna ed esterna.
• Per ottimizzare l'isolamento termico e prevenire la formazi-
one di condensa, coprire la parte esterna del flessibile di
drenaggio e del tubo con una guaina isolante.
• Sigillare completamente eventuali fessure con il mastice.
4 Installazione del flessibile di drenaggio
Cavi di connessione, tubo e
flessibile di drenaggio devono
essere posati insieme con nastro
in vinile. Canale
Bacino acqua
condensata
Foro sulla parete
Piegatura Bacino acqua
condensata
verso l'alto
Tubo
Flessibile di Il flessibile di drenaggio può essere installato sul lato destro o
Cavo
drenaggio
sinistro. Durante l'installazione, assicurarsi che l'acqua conden-
Layout del drenaggio delle ATTENZIONE sata dell'unità interna scorra liberamente. In caso contrario, si
tubazioni posteriori potrebbero causare perdite d'acqua.
1
Staffa
1
RIMOZIONE DELL'UNITÀ INTERNA
Sollevare il
corpo dell'-
• Premere verso l'alto [PUSH] le sezioni sulla parte inferiore
unità verso
dell'unità interna e tirare la piastra inferiore verso di sé. I fermi
l'alto e forzarlo
si sganciano dalla piastra fissa.
verso
(Le sezioni [PUSH] sono indicate da 2 frecce nella figura di
2
il basso.
destra)
Cavo di
Sporgenza
connessione
INSTALLAZIONE DELLE TUBAZIONI DEL REFRIGERANTE E RIMOZIONE DELL'ARIA
1 Preparazione del tubo
• Utilizzare un tagliatubi per tagliare il tubo in rame ed eliminare la
bavatura.
ATTENZIONE
Un'inserzione non corretta
potrebbe determinare perdite
d'acqua.
Tubo in rame
ATTENZIONE
• L'eliminazione della bavatura e del bordo dentellato
Spingere a fondo il tubo no a quando
potrebbe causare delle perdite.
la sezione isolante dell'estremità del
essibile di scarico non viene a trovarsi • Durante la rifinitura, rivolgere il lato da lavorare verso il
sulla costola sul lato dell'unità interna.
basso per evitare che trucioli di rame penetrino nel tubo.
• Prima di procedere alla svasatura, montare il dado svasato.
Stampo
Stampo
Tubo
in rame
Diametro A (mm) con cartellatrice
Tubo Fascetta di gomma
esterno (Ø)
Utensili per R410A,R32
serrata con molta forza
6,35 (1/4") 0 - 0,5
9,52 (3/8") 0 - 0,5
2 Collegamento del tubo
Supporto
del tubo Trasformazione dopo avere ATTENZIONE
piegato verso il basso.
• Qualora fosse necessario rimuovere il dado svasato di un'unità
interna, rimuovere prima il dado dal lato del diametro ridotto,
a t o t l a o f o r altrimenti il cappuccio di sigillatura del lato con diametro maggiore
sfugge. Evitare l'entrata di acqua nella tubazione durante l'esecu-
Flessibile di
e r r c i o p e i t r scarico zione dei lavori.
• Assicurarsi di serrare il dado svasato alla coppia specificata con
una chiave dinamometrica.
Se il dado svasato è serrato in modo eccessivo, potrebbe spezzarsi
Cavo di nel lungo periodo e provocare una perdita di refrigerante.
Tubo
e e r i r m o s s o
connessione
a e r l i c a v o
7
• L'APPARECCHIO DEVE ESSERE
AVVERTENZA MESSO A TERRA.
Tubo di isolamento
Dettaglio per il taglio del cavo di connessione
(deve essere avvolto
in nastro adesivo
ogni 120 mm) Unità interna
70 mm
Verde + giallo
10 mm (messa a terra)
1
Spelatura
Le estremità dei tubi del refrigerante sono 2
nelle posizioni contrassegnate dal simbolo " ". cavi
3
10 mm
Cavo di connessione
45 mm
AVVERTENZA
1100 mm
inferiore
• Assicurarsi di lasciare spazio nel cavo di conne-
a 5 mm
ssione per le operazioni di manutenzione e di
fissare il cavo con la relativa fascetta.
• Fissare il cavo di connessione lungo parte rivestita utilizzando la
Sporgenza
fascetta fissacavi. Non esercitare pressione sul cavo per evitare
surriscaldamenti o incendi.
Gancio
Cablaggio dell'unità interna
• Per il cablaggio dell'unità interna, è necessario rimuovere il coperchio
anteriore, quello inferiore sotto il corpo dell'unità e il coperchio della
morsettiera.
• Rimuovere il coperchio dalla base della morsettiera e avvitare il cavo.
circa 15 cm
Guaina di
protezione
Flessibile di drenaggio
Terra
Cavo di
Sezione
connessione Successivamente, rimuovere
connessa
la vite e il coperchio della
morsettiera, inserire i cavi di
connessione e rimontare il
coperchio della morsettiera
Materiale isolante per il
fissandolo con la vite.
collegamento del tubo
Manicotto della
guaina di Come rimuovere la copertura anteriore
protezione
Mastice
1
Smontare il pannello anteriore
2
Braccio
Spostare
Mastice
ATTENZIONE
Verificare che il flessibile di
1 Sbloccare il braccio destro spingendolo verso l'interno.
drenaggio non sia allentato o
piegato, come mostrato nella 2 Fare scorrere il pannello anteriore verso destra, come mostrato
figura a sinistra.
nella figura. Quindi rimuoverlo tirandolo verso di sé.
2
ltri.
3
rimuovere la copertura del vano dei
Dopo avere rimosso 3 viti,
contatti elettrici, tirare la parte centrale del coperchio anteriore
verso di sé e liberare i ganci.
4
Tirare le parti laterali (sezioni inferiori) del coperchio anteriore verso
Griffa
Posizioni dei segni di riferimento [PUSH]
• Prestare attenzione quando si piega il tubo in
rame.
• Avvitare manualmente regolando il centro.
Completato il lavoro, utilizzare una chiave
dinamometrica per serrare la connessione.
Utensile di sbavatura
Dado svasato
Chiave
Coppia di
serraggio
Diametro esterno Torsione N•m
del tubo (ø) (kgf•cm)
• Utilizzare un
Lato a diametro piccolo
T 6.35 (1/4") 13.7-18.6 (140 - 190)
attrezzo specifico
per il refrigerante Lato a diametro grande
9.52 (3/8") 34.3-44.1 (350 - 450)
R410A,R32.
Cappuccio Lato a diametro piccolo 6.35 (1/4") 19.6-24.5 (200 - 250)
valvola di
testa Lato a diametro grande 9.52 (3/8") 19.6-24.5 (200 - 250)
Cappuccio spillo della valvola 12.3-15.7 (125 - 160)
Utensili per R22
1,0
Ispezione per rilevare perdite di gas
1,0
Utilizzare un rilevatore di perdite di gas per
verificare che non vi siano perdite nel punto di
connessione dei dadi svasati, come illustrato
nella figura qui sotto. In caso di perdite, serrare
ulteriormente la connessione per arrestarle.
Modalità di rimozione del coperchio inferiore
• Tirare in corrispondenza
di 1 e 2 nelle direzioni
indicate dalle frecce per 2
rimuoverlo.
1
Come collegare i componenti opzionali
(adattatore RAC H-LINK, contatto pulito,
telecomando con filo)
• Per il cablaggio di controllo del P.W.B., è necessario
rimuovere il coperchio anteriore e il coperchio del pannello
elettrico.
Vedere di seguito per le posizioni di collegamento.
1 Contatto Pulito CN6
2 Adattatore RAC H-LINK: CN7B
3 Telecomando con filo: CN20
• P er ulteriori informazioni sui collegamenti, consultare i
manuali allegati ai componenti opzionali.
• Consultare il manuale di assistenza per le modalità di
impostazione del telecomando.
• Consultare il presente manuale di installazione per le
procedure di rimozione e riposizionamento del coperchio
anteriore.
• Prestare attenzione a non danneggiare i cavi principali
con il bordo della piastra durante la connessione dei
componenti opzionali.
Eseguire il test di funzionamento dopo il collegamento.
•
CN20
CN7B
Cavo di
connessione
Fascetta fissacavi
CN6
Montaggio del coperchio anteriore
1
ssare
saldamente tre ganci nella parte superiore del coperchio.
1
Quindi spingere la parte centrale del coperchio anteriore per
Spingere bloccare i ganci.
2
Montare il coperchio del vano dei contatti elettrici.
3
Serrare le 3 viti.
4
ltro.
5
Fare scorrere le aste dei bracci sinistro e destro sul pannello
saldamente, chiudere il pannello.
Griffa
Griffa
Griffa
Vite
coperchio.
Vite
