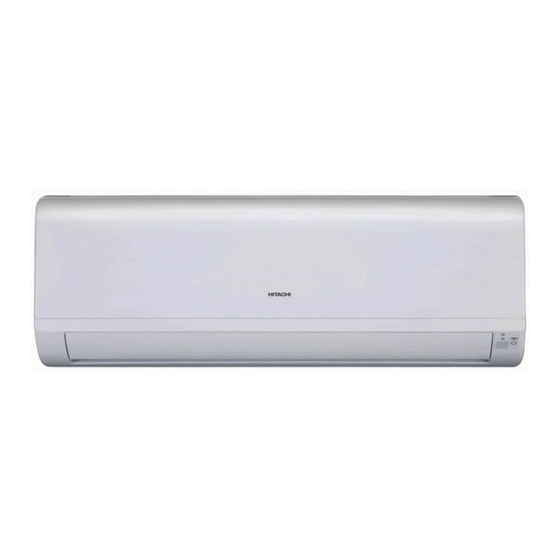

- Seite 1 SPLIT-KLIMAANLAGE INNENGERÄT/AUSSENGERÄT MODELL RAK-18QPA RAK-25QPA RAK-35QPA RAK-50QPA INNENGERÄT RAK-18QPA RAK-25QPA RAK-35QPA RAK-50QPA – 15 –...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, um eine ordnungsgemäße Verwendung sicherzustellen. Achten Sie besonders auf mit Warnung und Vorsicht gekennzeichnete Hinweise. Wenn mit „Warnung“ gekennzeichnete Hinweise nicht strengstens beachtet werden, kann dies schwere oder tödliche Verletzungen zur Folge haben. Wenn mit „Vorsicht“ gekennzeichnete Hinweise nicht ordnungsgemäß... - Seite 3 VORSICHTSMASSNAHMEN FÜR DEN BETRIEB Das Produkt muss entsprechend der HerstellerspeziÀ kation bedient werden und ist für keine sonstigen Verwendungszwecke vorgesehen. Versuchen Sie nicht, das Gerät mit nassen Händen zu bedienen – es besteht Lebensgefahr. Wenn Sie das Gerät bei gleichzeitigem Gebrauch von Brennstoffen betreiben, lüften Sie den Raum regelmäßig, um eine ausreichende Sauerstoffzufuhr zu gewährleisten.
-
Seite 4: Bezeichnungen Und Funktionen Der Einzelnen Teile
Lebensdauer beträgt 1 Jahr. Die Typennummer für diesen LuftreinigungsÀ lter lautet <SPX-CFH22>. Bitte geben Sie diese Nummer an, wenn Sie einen neuen LuftreinigungsÀ lter bestellen möchten. BEZEICHNUNG UND ABMESSUNGEN DES MODELLS MODELL BREITE (mm) HÖHE (mm) TIEFE (mm) RAK-18QPA/RAK-25QPA/RAK-35QPA/RAK-50QPA – 18 –... - Seite 5 ANZEIGEN DES INNENGERÄTS FILTER-LAMPE Wenn das Gerät eine Gesamtbetriebsdauer von ca. 200 Stunden erreicht hat, leuchtet die FILTER-Lampe auf und zeigt dadurch an, dass der Filter gereinigt werden muss. Die Lampe erlischt, wenn auf (AUTOMATIK- SCHWINGKLAPPE) gedrückt wird, während sich das Gerät im STANDBY-MODUS beÀ...
-
Seite 6: Vor Dem Betrieb
VOR DEM BETRIEB ■ So bauen Sie die Batterien ein 1. Schieben Sie die Abdeckung nach unten, um sie abzunehmen. 2. Legen Sie zwei trockene Alkaline-Batterien (AAA, LR03) ein. Die Batterien müssen wie in der Darstellung im Gehäuse ausgerichtet eingesetzt werden. 3. - Seite 7 VOR DEM BETRIEB ■ So stellen Sie den Kalender und die Uhr ein 1. Drücken Sie auf (RESET-Taste), wenn Sie erstmalig die Zeit einstellen. Die „Jahr“-Anzeige blinkt. 2. Drücken Sie die Taste (ZEIT) zum Einstellen des aktuellen Jahrs. 3. Drücken Sie auf (UHRZEIT-Taste).
-
Seite 8: Bezeichnungen Und Funktionen Der Fernbedienung
BEZEICHNUNGEN UND FUNKTIONEN DER FERNBEDIENUNG FERNBEDIENUNG Hiermit wird der Betrieb des Innengeräts gesteuert. Die Reichweite der Fernbedienung beträgt etwa 7 Meter. ● Wird die Innenraumbeleuchtung elektronisch gesteuert, kann die Reichweite der Fernbedienung kürzer sein. Dieses Gerät kann mit der bereitgestellten Halterung an der Wand montiert werden. Stellen Sie vor der Montage sicher, dass das Innengerät über die Fernbedienung gesteuert werden kann. - Seite 9 BEZEICHNUNGEN UND FUNKTIONEN DER FERNBEDIENUNG MODUSAUSWAHL-Taste POWERFUL-Taste Mit dieser Taste wählen Sie den Mit dieser Taste stellen Sie Betriebsmodus aus. Wenn Sie den POWERFUL-Modus ein. diese Taste drücken, wird der S. 37) Modus wie folgt geändert: (AUTO) ➞ (HEIZEN) ➞ INFO-Taste (ENTFEUCHTEN) ➞...
-
Seite 10: Verschiedene Funktionen
VERSCHIEDENE FUNKTIONEN ■ Automatische Neustartfunktion Bei einem Stromausfall wird das Gerät automatisch im vorherigen Betriebsmodus und mit der vorherigen Luftstromrichtung ● neu gestartet, wenn die Stromversorgung wiederhergestellt ist. (Da das Gerät nicht über die Fernbedienung angehalten wurde.) Wenn der Betrieb nach Wiederherstellung der Stromversorgung nicht fortgesetzt werden soll, schalten Sie die ●... - Seite 11 HEIZBETRIEB Verwenden Sie das Gerät zum Heizen, wenn die Außentemperatur unter 21°C liegt. ● Wenn die Außentemperatur zu hoch ist (über 21°C), funktioniert die Heizfunktion möglicherweise nicht, um das Gerät zu schützen. Verwenden Sie dieses Gerät ab einer Außentemperatur von -15°C, um einen langfristig zuverlässigen ●...
-
Seite 12: Entfeuchterbetrieb
ENTFEUCHTERBETRIEB Verwenden Sie das Gerät zum Entfeuchten, wenn die Raumtemperatur über 16 °C liegt. Unter 15 °C steht die Entfeuchterfunktion nicht zur Verfügung. Drücken Sie die Auswahltaste MODE, sodass in der Anzeige (ENTFEUCHTEN) erscheint. Die Einstellung für die Lüfterdrehzahl ist NIEDRIG. Drücken Sie die Taste (LÜFTERDREHZAHL), um LEISE oder GERING auszuwählen. - Seite 13 KÜHLBETRIEB Verwenden Sie das Gerät zum Kühlen, wenn die Außentemperatur zwischen -10 u n d 43 °C liegt. Wenn die Luftfeuchtigkeit im Raum sehr hoch ist (80 %), kann sich Kondensat am Luftauslassgitter des In- nengeräts bilden. Drücken Sie die Auswahltaste MODE, sodass in der Anzeige (KÜHLEN) erscheint.
-
Seite 14: Automatischer Schwingmodus
LÜFTERBETRIEB Der Benutzer kann das Gerät einfach als Luftumwälzungsventilator verwenden. Drücken Sie die MODUSAUSWAHL-Taste, damit auf dem Display der Betriebsmodus (LÜFTER) angezeigt wird. Stellen Sie die gewünschte LÜFTERDREHZAHL über die (LÜFTERDREHZAHL)- Taste ein. (Die Einstellung wird auf dem Display angezeigt.) (HOCH) (MITTEL) (NIEDRIG) -
Seite 15: Powerful-Betrieb
POWERFUL-BETRIEB Durch Drücken der (POWERFUL)-Taste während des Modus AUTO, HEIZEN, ENTFEUCHTEN, ● KÜHLEN oder LÜFTER läuft die Klimaanlage mit maximaler Kraft. Im POWERFUL-Modus gibt das Innengerät in den Modi KÜHLEN oder HEIZEN kalte bzw. warme Luft ab. ● ■ So wird der POWERFUL-Modus gestartet Drücken Sie während des Betriebs auf (POWERFUL-Taste). -
Seite 16: Geräuscharmer Betrieb
GERÄUSCHARMER BETRIEB Durch Drücken der (GERÄUSCHARM)-Taste im Modus AUTO, HEIZEN, ENTFEUCHTEN, KÜHLEN ● oder LÜFTER wird die Lüfterdrehzahl zu sehr niedrig geändert. ■ So wird der GERÄUSCHARM-Modus gestartet Drücken Sie während des Betriebs auf (GERÄUSCHARM- ● Taste). „ “ wird auf dem LCD-Display angezeigt. Die Lüfterdrehzahl ist sehr niedrig. -
Seite 17: Eco-Betrieb
ECO-BETRIEB Der ECO-Modus stellt eine Energiesparfunktion dar, da die eingestellte Temperatur automatisch geändert und der maximale Stromverbrauch reduziert wird. Durch Drücken auf (ECO-Taste) im AUTO-, HEIZEN-, ● ENTFEUCHTEN- oder KÜHLEN-Betrieb läuft die Klimaanlage im „ECO“-Modus. ■ So wird der ECO-Modus gestartet Drücken Sie während des Betriebs auf (ECO-Taste). - Seite 18 LEAVE-HOME (LH)-MODUS Verhindern Sie, dass die Raumtemperatur zu stark fällt, indem Sie die Temperatur automatisch auf 10 °C einstellen, wenn niemand zuhause ist. Dieser Modus kann mit den Einstellungen „Durchgehender Betrieb“ oder „Tage-Timer-Betrieb“ betrieben werden. Bitte verwenden Sie „Tage-Timer- Betrieb“, um die Anzahl der Tage auf bis zu 99 Tage zu erhöhen. ■...
- Seite 19 SAUBER (ONE-TOUCH-CLEAN)-MODUS Trocknen des Wärmetauschers innen nach dem Kühlen, um Schimmel vorzubeugen. ■ So wird der SAUBER-Modus gestartet Drücken Sie die (SAUBER)-Taste, wenn die Einheit ausgeschaltet ● ist. Die für den One-Touch-Clean-Modus erforderliche Zeit beträgt 60 Minuten. Während dieses Vorgangs sind die Modi HEIZEN und LÜFTER aktiv. Im One-Touch-Clean-Modus blinkt die Betriebsanzeige.
-
Seite 20: Timer-Betrieb (Timer Ein/Aus)
TIMER-BETRIEB (TIMER EIN/AUS) AUSSCHALT-TIMER Sie können das Gerät so einrichten, dass es zu einer vorgegebenen Uhrzeit ausgeschaltet wird. 1. Drücken Sie die Taste (AUS-TIMER). blinken im Display. 2. Stellen Sie die Abschaltzeit mit der Taste (ZEIT) ein. 3. Richten Sie die Fernbedienung nach dem Einstellen auf das Innengerät, und drücken Sie die (SENDEN)-Taste. - Seite 21 ECO-RUHE-TIMER-MODUS Der Timer kann auf bis zu 7 Stunden eingestellt werden. Wenn Sie die (RUHE)-Taste während des Modus AUTO, HEIZEN, ENTFEUCHTEN, KÜHLEN oder LÜFTER drücken, schaltet die Einheit die Raumtemperatur um und reduziert die Lüfterdrehzahl. Dies führt zu Energieeinsparungen. Stellen Sie die aktuelle Uhrzeit ein, bevor Sie den ECO-RUHE-TIMER verwenden. ■...
- Seite 22 ECO-RUHE-TIMER-MODUS ■ So stellen Sie ECO-RUHE-TIMER und EIN-TIMER ein Die Klimaanlage wird durch den ECO-RUHE-TIMER deaktiviert und durch den EIN-TIMER aktiviert. 1. Stellen Sie den EIN-TIMER ein. 2. Drücken Sie die (RUHE)-Taste, und stellen Sie den ECO-RUHE-TIMER ein. Beispiel: In diesem Fall wird die Klimaanlage in zwei Stunden (um 1:38 Uhr) aus- und um 6 Uhr am nächsten Morgen wieder eingeschaltet.
-
Seite 23: Wochen-Timer-Betrieb
WOCHEN-TIMER-BETRIEB Sie können Modus A oder Modus B auswählen. Für jeden Modus können pro Tag bis zu 6 Programme eingestellt werden. Insgesamt ● können maximal 42 Programme für eine Woche für jeden Modus eingestellt werden. Werden Kalender und Uhr nicht eingestellt, kann die Reservierungseinstellung für den WOCHEN-TIMER nicht vorgenommen werden. ●... -
Seite 24: Wöchentlicher Timer-Betrieb
WÖCHENTLICHER TIMER-BETRIEB 5. Drücken Sie die Taste (EIN-AUS-TIMER), um EIN-TIMER oder AUS-TIMER auszuwählen. 6. Drücken Sie die Taste (ZEIT), um die Zeitreservierung einzustellen. 7. Drücken Sie die Taste (TEMP oder ), um die Temperaturreservierung einzustellen. 8. Drücken Sie die Taste (OK). - Seite 25 WOCHEN-TIMER-BETRIEB Schritt 2: Wählen Sie Modus A oder Modus B, und aktivieren oder deaktivieren Sie den WOCHEN-TIMER. ■ Auswählen von Modus A oder B des WÖCHENTLICHEN TIMERS 1. Drücken Sie die Taste (WÖCHENTLICH). blinken in der Anzeige. (In der Regel blinkt Modus A zuerst.) 2.
- Seite 26 WOCHEN-TIMER-BETRIEB Schritt 3: Kopieren und Abbrechen des Reservierungsplans ■ Kopieren und Einfügen Das Bearbeiten der Reservierungsplanung wird durch das Kopieren von Daten von einem zum anderen Tag vereinfacht. 1. Drücken Sie die Taste (WÖCHENTLICH), um Modus A oder B auszuwählen. 2.
- Seite 27 WOCHEN-TIMER-BETRIEB Schritt 3: Kopieren und Abbrechen des Reservierungsplans ■ Löschen der WÖCHENTLICHEN TIMER-Daten. [Löschen einer Programmnummerreservierung] 1. Drücken Sie die Taste (WÖCHENTLICH), um Modus A oder B auszuwählen. 2. Drücken Sie die Taste (WÖCHENTLICH) drei Sekunden lang, um mit der Bear- beitung des Reservierungsplans zu beginnen.
- Seite 28 WOCHEN-TIMER-BETRIEB Schritt 3: Kopieren und Abbrechen des Reservierungsplans [Löschen einer Tagesreservierung] 1. Drücken Sie die Taste (WÖCHENTLICH), um Modus A oder B auszuwählen. 2. Drücken Sie die Taste (WÖCHENTLICH) drei Sekunden lang, um mit der Bearbeitung des Reservierungsplans zu beginnen. 3.
- Seite 29 INFO-FUNKTION Durch Drücken der (INFO)-Taste werden die Umgebungstemperatur der Fernbedienung und der monatliche Stromverbrauch ● auf der Fernbedienung angezeigt. Richten Sie die Fernbedienung nach dem Austauschen der Batterien auf das Innengerät, und drücken Sie die (INFO)-Taste. ● Der aktuelle Kalender und die Uhrzeit des Innengeräts werden übertragen. Um Informationen vom Innengerät zu erhalten, muss die Entfernung zwischen der Fernbedienung und dem Empfänger der ●...
-
Seite 30: Betriebsmodussperre
BETRIEBSMODUSSPERRE Die Fernbedienung kann zum Sperren des Modus HEIZEN (einschließlich LÜFTER), KÜHLEN (einschließlich LÜFTER) und ENTFEUCHTEN (einschließlich LÜFTER) eingestellt werden. ■ Methode zum Sperren des Modus HEIZEN (einschließlich VENTILATOR) Drücken Sie gleichzeitig die Tasten (ECO) und (POWERFUL) ca. fünf Sekunden lang, wenn die Fernbedienung ausgeschaltet ist. - Seite 31 Hinweis Im Folgenden sehen Sie die empfohlenen Temperaturen für die Sicherheitsprüfungen: Kühlbetrieb Heizbetrieb Minimal Maximal Minimal Maximal Trockenkugel (°C) Innen Feuchtkugel (°C) Trockenkugel (°C) Außen Feuchtkugel (°C) TRENNSCHALTER Wenn Sie die Raumklimaanlage nicht verwenden, stellen Sie den Trennschalter auf „AUS“. –...
-
Seite 32: Idealer Betrieb
IDEALER BETRIEB Angemessene Raumtemperatur Vorhänge oder Jalousien anbringen Sie können Warnung damit Zu kühle Tempera- verhindern, turen sind gesundheits- dass Hitze schädlich und ver- durch die brauchen viel Strom. Fenster in das Zimmer gelangt. Lüftung Effektive Nutzung des Timers Verwenden Sie nachts den Ausschalt- Vorsicht oder Einschalt-Timer und stellen Sie Ihre Räume sollten regelmäßig gelüftet... -
Seite 33: Informationen Für Den Benutzer
INFORMATIONEN FÜR DEN BENUTZER Klimaanlage und Wärmequellen im selben Raum Vorsicht Wenn die Temperatur im Raum die Kühlleistung der Klimaanlage übersteigt (z. B. wenn sich mehrere Personen Raum aufhalten, zusätzliche Heizgeräte verwendet werden usw.), kann die voreingestellte Raumtemperatur nicht erreicht werden. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird Wenn das Innengerät für einen längeren Zeitraum nicht betrieben wird, unterbrechen Sie... -
Seite 34: Anbringen Der Luftreinigungsfilter
ANBRINGEN DER LUFTREINIGUNGSFILTER VORSICHT Wenn die Filterlampe leuchtet, muss das Gerät gereinigt und gewartet werden. Stellen Sie vor dem Reinigen sicher, dass das Gerät ausgeschaltet ist und die Stromversorgung getrennt wurde. Öffnen der Frontblende Heben Sie die Frontblende an. Halten Sie sie dabei an beiden Seiten mit den Händen. -
Seite 35: Wartung
WARTUNG VORSICHT Wenn die Filterlampe leuchtet, muss das Gerät gereinigt und gewartet werden. Stellen Sie vor dem Reinigen sicher, dass das Gerät ausgeschaltet ist und die Stromversorgung getrennt wurde. VORFILTER Reinigen Sie den VorÀ lter, da er Staub aus der Raumluft entfernt. Ist der VorÀ lter mit Staub zugesetzt, wird das Luftvolumen reduziert und die Kühlleistung beeinträchtigt. - Seite 36 Abwaschbare Frontblende Entfernen Sie die Frontblende und reinigen Sie sie mit sauberem Wasser. Waschen Sie sie mit einem weichen Schwamm ab. Nach der Verwendung eines neutralen Reinigungs mittels spülen Sie sie gründlich mit sauberem Wasser. Wenn die Frontblende nicht entfernt wird, wischen Sie sie mit einem weichen, trockenen Tuch ab.
-
Seite 37: Regelmässige Inspektion
VORSICHT Reinigung und Wartung dürfen nur von qualiÀ ziertem Wartungspersonal ausgeführt werden. Stellen Sie vor dem Reinigen sicher, dass das Gerät ausgeschaltet ist und die Stromversorgung getrennt wurde. WARTUNG VOR LÄNGEREN NUTZUNGSPAUSEN Betreiben Sie das Gerät an einem Schönwettertag in der Betriebsart (KÜHLEN) mit 32 °C Temperatureinstellung und Lüfterdrehzahl HOCH, um das Gerät vollständig zu trocknen. -
Seite 38: Kundendienst Und Garantie
KUNDENDIENST UND GARANTIE WENN SIE SICH AN DEN KUNDENDIENST WENDEN, ÜBERPRÜFEN SIE DIE FOLGENDEN PUNKTE. ZUSTAND FOLGENDE PUNKTE ÜBERPRÜFEN Fernbedienung überträgt Müssen die Batterien ersetzt werden? keine Signale. Sind die Batterien richtig eingesetzt (Polarität korrekt)? (Anzeige der Fernbedie- nung ist dunkel oder leer.) Ist die Sicherung in Ordnung? Ist die Spannung äußerst hoch oder niedrig? Das Gerät funktioniert nicht. - Seite 39 NOTIZEN ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
