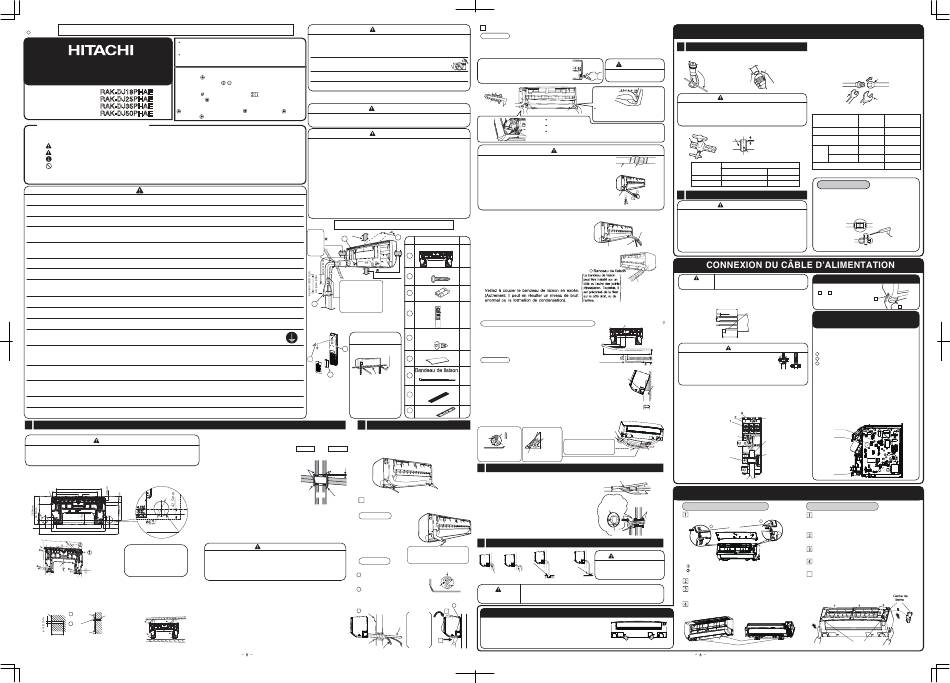

PERSONNEL DE MAINTENANCE UNIQUEMENT
FR
2
Avant de commencer, lisez attentivement la procé-
dure d'installation.
L'agent commercial est tenu d'informer les clients
UNITÉ INTÉRIEURE sur la procédure d'installation.
Outils nécessaires pour l'installation
MANUEL D'INSTALLATION
(Le signe
produit R410A,R32)
Tournevis • Mètre ruban • Couteau • Scie • Perceuse
RAK-DJ18PHAE
électrique
RAK-DJ25PHAE
MODÈLE 19, 22 mm)
RAK-DJ35PHAE • Mastic • Ruban adhésif • Pinces • Outil d'évasement
Adaptateur de pompe à vide Vanne manifold
RAK-DJ50PHAE
de charge
CONSIGNES DE SÉCURITÉ
•
Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
•
Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute particulière
au symbole suivant.
ATTENTION ....... L'utilisation de méthodes d'installation incorrectes peut causer de graves blessures ou causer la mort.
ATTENTION ....... Une installation incorrecte peut avoir de graves conséquences.
Vérifiez que le fil de terre est connecté.
Ce symbole affiché dans les figures indique une interdiction.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le type d'emploi et d'entretien approprié pour
l'appareil tel que décrit dans le guide de l'utilisateur. Veuillez demander à votre client de conserver ce manuel d'installation avec le guide de
l'utilisateur.
ATTENTION
• Contactez votre agent commercial ou un technicien qualifié pour procéder à l'installation de votre unité. Si vous le faisiez
vous-même, vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
• Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un risque
de fuite d'eau, d'électrocution ou d'incendie.
• Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se décrocher
et entraîner de graves conséquences.
Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le manuel
•
d'installation. Utilisez des câbles approuvés dans votre pays. Veillez à utiliser le circuit spécifié. L'utilisation de fil de mauvaise
qualité ou un travail inadéquat peut provoquer un court-circuit et un incendie.
• Veillez à utiliser les câbles adéquats pour la connexion des unités intérieures et extérieures. Vérifiez le serrage des raccords après avoir
inséré les conducteurs de chaque câble dans les bornes correspondantes afin d'éviter qu'une force externe s'applique à la section du
raccord de la plaque à borne. Tout branchement incorrect ou mauvais contact peut provoquer une surchauffe, puis un incendie.
• Veillez à n'utiliser que les composants spécifiés pour les travaux d'installation. Dans le cas contraire, l' appareil peut se décrocher,
ou il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie ou une forte vibration peut se faire ressentir.
• Veillez à installer les tuyaux conformément au gaz R32 utilisé. Dans le cas contraire, les tuyaux de cuivre pourraient se
fissurer ou présenter des défauts.
• Lors de l'installation ou du transfert d'un climatiseur dans un autre endroit, veillez à éviter que de l'air autre que le réfrigérant spécifié
(R32) pénètre dans le cycle frigorifique. En cas de pénétration d'un autre type d'air, le niveau de pression du cycle frigorifique peut
augmenter anormalement et entraîner une rupture ou des blessures.
• En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se déclarait,
le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
• Une fois les travaux d'installation terminés, vérifiez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce dernier
pourrait entrer en contact avec un radiateur soufflant ou un chauffage d'appoint présent dans la pièce, et générer des gaz toxiques.
• Toute modification non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialisé ou
un électricien qualifié. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
Veillez à connecter le fil de terre entre le fil d'alimentation et l'unité extérieure et entre
•
l'unité extérieure et l'unité intérieure. Ne connectez pas la ligne de terre à une tuyauterie de gaz ou d'eau, à un paraton-
nerre ou à la ligne de terre du téléphone. Une mauvaise mise à la terre peut présenter un risque d'électrocution.
•
À la fin du recueil du frigorigène (pompage à vide), arrêtez le compresseur et retirez la tuyauterie frigorifique.
Si vous retirez le tuyau de réfrigérant alors que le compresseur marche toujours et que le robinet de service est ouvert, de l'air est
aspiré et une accumulation brutale de la pression dans le système du cycle de réfrigération est susceptible de provoquer une
rupture, voire des blessures.
• Pendant l'installation, assurez-vous d'installer le tuyau de réfrigérant avant de démarrer le compresseur.
Si le tuyau de réfrigérant n'est pas installé et si le compresseur fonctionne avec le robinet de service ouvert, de l'air est aspiré et
le niveau de pression du cycle frigorifique peut augmenter anormalement et entraîner une rupture ou des blessures.
•
Les câbles électriques ne doivent en aucun cas être modifiés ou ajoutés.
Utilisez un disjoncteur exclusif. Dans le cas contraire, une électrocution ou un incendie pourraient survenir en cas de défaillance
du raccordement ou de l'isolation, ou de surintensité.
• Assurez-vous que les câbles électriques sont correctement raccordés à la borne et que le panneau du bornier se ferme solidement.
Dans le cas contraire, une surchauffe au niveau du contact de la borne, une électrocution ou un incendie pourraient survenir.
• Assurez-vous de l'absence de poussière sur tous les points de connexion des câbles électriques et fixez-les solidement.
Dans le cas contraire, une électrocution ou un incendie pourraient survenir.
1 Installation du support mural, perforation du mur et installation du tube de protection
Perforation du mur et installation du tube de protection
ATTENTION
•
•
L'évacuation du bac de condensats situé à l'intérieur de l'unité intérieure peut s'effectuer
par la gauche. Pour cette raison, le support mural doit être fixé horizontalement ou
légèrement incliné vers le côté du tuyau d'évacuation. Dans le cas contraire, les conden-
sats déborderaient du bac. •
Montage direct sur le mur
•
• Pour fixer le support, utilisez des poutrelles dissimulées dans le mur.
Contour visible de
450mm
l'unité extérieure
445mm
220mm 15mm •
123mm
123mm
32,5mm
•
22mm
60mm 85mm 440mm 65mm 80mm
534mm Tuyau d'évacuation
780mm
Niveler
Vis pour le support mural
Vissez le support aux points
Support
indiqués, si possible à proximité
mural
des crochets supérieur et
inférieur qui supportent l'unité
intérieure. Utilisez au moins 4
Ligne
vis pour fixer le support mural.
Poids
Orifice dans le mur
Procédure d'installation et précautions
• Fixation du support mural.
1. Percez des orifices dans le mur. 2. Placez des chevilles dans 3. Fixez le support au mur
(comme illustré ci-dessous) les orifices. à l'aide de vis 4,1 x 32.
(comme indiqué sur la figure
(comme indiqué ci-dessous)
Mur ci-dessous).
1 Support
Cheville
Plafond
mural
(à se procurer
Vis
2 localement)
Mur
32 mm
ATTENTION
• Un disjoncteur doit être installé dans le boîtier de distribution domestique pour les
câbles d'alimentation connectés directement à l'unité extérieure. Dans le cas
d'autres installations, un interrupteur principal avec un intervalle de contact égal ou
supérieur à 3 mm doit être installé. En l'absence de disjoncteur, une électrocution
peut survenir.
• N'utilisez pas l'unité à proximité d'un emplacement comportant une source
de gaz inflammable.
Dans le cas contraire, l'unité extérieure risque de prendre feu en cas de fuite de gaz.
• Vérifiez que le flux d'eau est continu lorsque vous installez le tuyau d'évacuation. Une
indique les outils à usage exclusif pour le
installation inappropriée peut endommager votre mobilier.
•
Un cordon d'alimentation conforme à IEC doit être utilisé. Type de cordon
d'alimentation : NYM.
CHOIX DE L'EMPLACEMENT DE MONTAGE
65 mm • Clé Allen • ( 4 mm) • Clé (14, 17,
Détecteur de fuites de gaz • Coupe-tube
(Veuillez prendre en compte les considérations suivantes et demander l'approbation du client avant toute installation.)
ATTENTION
Flexible
Pompe à vide
• L'appareil doit être monté à un endroit stable, sans vibration, susceptible de
fournir un support adéquat.
ATTENTION
• L'installation doit se faire à l'écart de toute source de chaleur et de tout obstacle
gênant la sortie d'air.
• Les espaces libres nécessaires en haut, à droite et à gauche de l'appareil sont
indiqués sur la figure ci-dessous
• L'emplacement doit tenir compte du raccordement avec l'unité extérieure et des
tuyauteries d'évacuation des condensats.
• Aucun risque de fuite de gaz inflammable à proximité, et aucune source de vapeur
ou de fumée d'huile à proximité.
• Afin d'éviter les interférences sonores, placez l'unité intérieure et sa télécom-
mande à au moins 1 m de tout poste de radio et téléviseur.
• Afin d'éviter toute erreur de transmission de signal avec la télécommande, placez
celle-ci le plus à l'écart possible d'appareils haute fréquence et de dispositifs sans fil.
• L' appareil doit être installé à une hauteur minimale de 2300 mm au-dessus du sol.
• La distance entre la sortie d'air et l'alarme incendie doit être d'au moins 1 500 mm et il
ne doit y avoir aucune alarme incendie à l'avant de l'unité intérieure.
Illustration de l'installation de l'unité intérieure.
A s s u r e z
plus de 50 mm
-vous de
bien rem- plus de 1
plir le moin-
50 mm
dre espace
vide avec
du mastic.
plus de 50 mm
2300 mm minimum
La tuyauterie intérieure
doit être isolée avec le
tuyau d'isolation fourni
avec l'appareil. (Si
l'isolant est insuffisant,
6
utilisez un produit du
commerce.)
Direction de
la tuyauterie
En arrière depuis la
4
gauche
5
3
Connexion
Il existe 6 directions possibles
pour les tuyaux, à savoir
arrière, arrière depuis
gauche, horizontale depuis la
droite, horizontale depuis la
gauche, verticale vers le bas
depuis la droite, verticale vers
le bas depuis la gauche.
2 Installation de l'unité intérieure
Découpage de la bague du couvercle inférieure
•
Lors de l'installation de la tuyauterie depuis la droite, la
gauche, le bas, utilisez un couteau pour découper les
Percez un trou de 65 mm de diamètre dans le
Intérieur Extérieur
orifices comme le montre l'illustration. Éliminez les
mur, légèrement incliné vers le côté extérieur.
aspérités des bords des orifices à l'aide d'une lime.
Percez le mur en formant un léger angle.
Étanchéisation
Étanchéisation
avec
Découpez le tube de protection en fonction
avec
du mastic
2 ~ 5 mm
de l'épaisseur du mur. du mastic
L'espace vide créé à l'intérieur du manchon
du tube de protection doit être entièrement
rempli de mastic afin d'éviter la pénétration
d'eau de pluie dans la pièce.
Tube de
Vérifiez que le flux d'eau est continu lorsque
protection
MUR
Manchon de
vous installez le tuyau d'évacuation. Une TUYAUTERIE DEPUIS LA DROITE (ARRIÈRE,
1
du tuyau
installation inappropriée peut endommager VERS LE BAS, HORIZONTALE)
de protection
votre mobilier.
Un cordon d'alimentation conforme à IEC doit Préparation
être utilisé. Type de cordon d'alimentation : NYM.
• Branchez le câble de
connexion.
• Débranchez le tuyau, le câble
de connexion et le tuyau
ATTENTION d'évacuation.
Veillez à ce que le câble ne touche aucune partie métallique dans le
mur. Utilisez le tube de protection comme passe-câbles à travers les
Installation
cavités du mur pour éviter tout dommage éventuel par les rongeurs.
À moins d'une parfaite étanchéité, tout air fortement chargé en
• Insérez le tuyau dans l'orifice du mur.
humidité provenant de l'extérieur pourrait produire une condensa-
La partie supérieure de l'unité
1
tion.
intérieure s'accroche au support
mural.
2 La projection
inférieure de l'unité intérieure
s'encastre dans le support mural.
1 Support mural
Tuyau de
réfrigérant
Tube de
protection Tuyau
d'évacuation
TUYAUTERIE DEPUIS LA GAUCHE (ARRIÈRE, VERS LE BAS, HORIZONTALE)
2
Préparation
Changement du tuyau d'évacuation et installation.
• Changez l'emplacement du tuyau et du bouchon d'évacuation lors de l'installation de la tuyauterie
depuis la gauche, comme le montre la figure ci-dessous. Assurez-vous de bien enfoncer le bouchon
d'évacuation jusqu'à ce que le matériau d'isolation se replie sur lui-même.
• Veuillez utiliser des pinces pour extraire le
bouchon d'évacuation.
(C'est la manière la plus simple de retirer le
bouchon d'évacuation).
Trou d'évacuation
Clé hexagonale
Bouchon de Tuyau de
(4 mm de diamètre)
vidange vidange
Retirez le capot inférieur
Insérez fermement et au maximum le bouchon de vidange.
Utilisez une clé hexagonale (4 mm de diamètre) pour insérer le bouch
Clé hexagonale
Trou
(4 mm de (C'est la manière la plus simple de poser le bouchon d'évacuation.)
d'évacuation
d iamètr ) e
ATTENTION
• Le ruban adhésif utilisé pour fixer l'isolant ne doit pas
être trop serré, afin d'éviter d'endommager l'isolation
thermique et de provoquer une condensation.
• Tentez de tirer la partie inférieure de l'unité intérieure
vers vous pour vérifier la fixation au support mural. Une
installation incorrecte peut être à l'origine de vibrations et
de bruits.
• Pliez le tuyau tout en maintenant enfoncée la partie
inférieure du support de tuyauterie avec les mains.
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
• Le tuyau réfrigérant doit être réglé de façon à pénétrer
dans le trou du mur et doit être disponible pour
Nom des composants de l'unité intérieure d'autres raccordements.
2 • Le raccord entre 2 tuyaux doit être recouvert d'isolant
nº Élément Qté
prévu à cet effet. Puis, les tuyaux doivent être
Support mural entourés d'une gaine isolante.
• Raccordez le câble de connexion une fois le capot
1
1 inférieur retiré.
(Reportez-vous à la section "Branchement du cordon
d'alimentation")
Vis pour le support • Une fois les réglages effectués, faites passer le câble
mural 5
2 de connexion et les tuyaux dans l'espacement
disponible sous l'appareil. Utilisez le support pour
les maintenir serrés.
Pile AAA
•
2
3
Télécommande RACCORDEMENT DE LA TUYAUTERIE DE GAZ FRIGOR-
1
IGÈNE LORS DE L'INSTALLATION DE L'UNITÉ INTÉRIEURE
4
My Mode
Préparation de l'installation des tuyaux de réfrigérant
• Les tuyaux de réfrigérant et le câble de connexion sont unis.
Vis du support
5 de la télécommande 1
Feuille d'isolant
1 Courbez suivant un faible
6
Installation
rayon pour former un arc
Accrochez l'unité intérieure au support mural. Placez la cale
temporaire à l'arrière de l'unité intérieure pour maintenir sa
2
7
partie inférieure soulevée de 15 cm en avant.
• Introduisez le tuyau d'évacuation à travers l'orifice du mur.
• Après raccordement, enveloppez les tuyaux de réfrigérant avec un
Filtre de purification
la
tuyau d'isolation.
de l'air 2
8
• Branchez le câble de connexion après avoir retiré le couvercle inférieur.
(Reportez-vous à la rubrique « Connexion du câble d'alimentation »)
Boîtier en C • Après ajustement, placez le câble de connexion et les tuyaux de
2
9
réfrigérant dans l'espace disponible sous l'unité intérieure.
• La projection de l'unité intérieure doit s'encastrer dans le support
mural.
Orifice dans le mur
Tuyau
Tuyau de réfrigérant
Tuyau
Pour vous faciliter la tâche, tirez
d'évacuation
Câble cet ensemble vers l'avant de
Tuyau
l'appareil pendant le raccorde-
Disposition de l'évacuation, d'isolation ment du tuyau de réfrigérant.
thermique
tuyau orienté vers l'arrière Câble de
depuis la gauche connexion
3 Isolation thermique et finition de la tuyauterie
• Les bornes connectées doivent être entièrement étanchéifiées
avec de l'isolant thermique puis attachées avec du ruban adhésif.
• Ne serrez pas les bornes trop fort.
Orifices
De la condensation pourrait se former en cas d'espace libre ou de
Orifices
serrage trop important.
• Attachez le tuyau et le câble d'alimentation ensemble avec du
ruban adhésif comme illustré sur la figure de l'installation de
l'unité intérieure et du groupe extérieur.
• Pour améliorer l'isolation thermique et éviter la condensation,
enveloppez la partie externe du tuyau d'évacuation et le tuyau
avec un tuyau isolant.
• Assurez-vous de bien remplir le moindre espace vide avec du
mastic.
4 Installation du tuyau d'évacuation
Les câbles de connexion, les
tuyauteries et le tuyau d'évacuation
des condensats doivent être attachés
ensemble avec du ruban adhésif.
Rigole
Accumulation
de condensat
Orifice dans le mur
Accumulation
Coude vers
de condensat
Tuyau le haut
Tuyau
Câble Vous êtes libre de choisir le côté (gauche ou droit) de l'installation du tuyau
de la partie d'évacuation
d'évacuation. Pendant l'installation, vérifiez la continuité du flux des conden-
Disposition de l'évacuatio
ATTENTION sats de l'unité intérieure. (Toute négligence pourrait entraîner des fuites
du tuyau orienté vers
d'eau.)
l'arrière
1
Support
mural
1
DÉMONTAGE DE L'UNITÉ INTÉRIEURE
Soulevez
• Appuyez sur les marques [PUSH] en bas de l'unité
l'unité vers
intérieure et tirez le panneau inférieur vers vous. Les
le haut, puis
crochets se libèrent alors de la partie fixe.
poussez vers
(Les marques [PUSH] sont indiquées par les 2 flèches
le bas.
2
de la figure ci-contre.)
Câble de
Projection
connexion
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT ET ÉLIMINATION D'AIR
1 Préparation du tuyau
• Utilisez un coupe-tube pour couper le tuyau en cuivre et retirer les
ébarbures.
ATTENTION
Coupe-tube
Si le bouchon n'est pas suffisam-
ment inséré, des fuites d'eau
pourraient survenir.
Tuyau en cuivre
ATTENTION
• Le retrait des ébarbures et du contour irrégulier peuvent
Introduisez profondément le tuyau jusqu'à ce que
provoquer des fuites.
la section isolante de l'extrémité du tuyau de
• Placez le côté à couper vers le bas pendant le découpage pour
vidange recouvre la saillie de l'unité intérieure.
éviter la pénétration de copeaux de cuivre à l'intérieur du tuyau.
• Avant d'effectuer l'évasement, insérez le raccord conique.
o n d é ' a v u c a o i t . n
Matrice Matrice
E
Tuyau en cuivre
Diamètre A (mm) Clé polygonale rigide
Tuyau Ruban adhésif
extérieur (Ø) Outil pour R410A,R32 Outil pour R22
très serré
6,35 (1/4") 0 - 0,5
9,52 (3/8") 0 - 0,5
2 Raccord de tuyau
Support
de tuyau
Résultat de la transfor- ATTENTION
mation après avoir plié
le tuyau vers le bas.
• Pour le retrait du raccord conique d'une unité intérieure, retirez
tout d'abord l'écrou situé du côté du plus petit diamètre, sinon le
bouchon étanche situé du côté du plus grand diamètre s'échap-
Tuyau de
perait. Évitez toute pénétration d'eau à l'intérieur de la tuyauterie.
vidange
• Assurez-vous de serrer le raccord conique au couple spécifié à
l'aide d'une clé dynamométrique.
Si le raccord conique est trop serré, il peut se fendre au bout
Tuyau Câble de connexion d'une longue période et provoquer une fuite de frigorigène.
7
• CET APPAREIL DOIT ÊTRE RELIÉ
ATTENTION
Gaine isolante (doit À LA TERRE.
être entourée de
ruban vinyle tous Détail de la coupe du câble de raccordement
les 120 mm)
Unité intérieure
70 mm
Vert et jaune
10 mm (terre)
Câbles
1
Les extrémités des tuyaux de réfrigérant sont dénudés
2
situées à des endroits repérés par e symbole « ».
3
10 mm
Câble de connexion
45 mm
ATTENTION
1100 mm
moins
• Laissez un espace au niveau du câble de raccor-
de 5 mm
dement pour faciliter l'entretien et assurez-vous
de le fixer avec la bande.
• Fixez le câble de raccordement le long de la partie revêtue du
Projection câble à l'aide de la bande. N'exercez pas de pression sur le câble,
cela pourrait provoquer une surchauffe ou un incendie.
Crochet
Câblage de l'unité intérieure
• Pour le câblage de l'unité intérieure, vous avez besoin de retirer
le panneau avant, le panneau inférieur situé sous l'unité et le
panneau du bornier.
• Retirez le couvercle de la plaque à bornes et vissez le câble.
environ 15 cm
Tube de protection
Tuyau d'évacuation
Borne de
Câble de
Partie
connexion
raccordée
Après avoir retiré les vis et le
panneau du bornier, branchez
les câbles de connexion puis
fixez à nouveau le panneau du
bornier avec des vis.
Matériau isolant pour le
raccordement des tuyaux
COMMENT RETIRER OU FIXER LE COUVERCLE AVANT
Manchon de
tube de Comment ôter le panneau avant
protection
Mastic
Enlever le panneau avant
1
2
Bras
Poussez
Déplacer
Mastic
ATTENTION
Veillez à ce que le flexible d'évacu-
Desserrez le bras droit tout en le poussant vers l'intérieur.
ation soit ne soit ni desserré, ni
Faites glisser le panneau avant vers la droite, comme illustré.
plié ou qu'il soit en bon état
comme illustré à gauche. Puis, retirez-le tout en le tirant vers l'avant.
Otez les filtres.
Une fois les 3 vis retirées, enlever le couvercle du boîtier
électrique,
tirez le centre du capot avant vers vous et relâchez
les griffes.
Tirez les faces latérales (parties inférieures) du capot avant
vers vous, comme illustré, et ôtez le capot.
Crochet
Position des marques [PUSH]
• Veuillez procéder soigneusement lorsque vous
pliez le tuyau de cuivre.
Vissez manuellement les vis en ajustant le centre.
Utilisez ensuite une clé dynamométrique pour
serrer le raccordement.
Raccord conique
Clé
Clé
dynamométrique
Diamètre extérieur Couple N·m
du tube(ø) (kgf·cm)
Côte petit diametre 6,35 (1/4") 13,7-18,6 (140 - 190)
• Veuillez utiliser
e x c l u s i v e m e n t Côte grand diametre 9,52 (3/8") 34,3-44,1 (350 - 450)
l'outil prévu pour le
Bouchon
frigorigène R410A, Côte petit diametre
6,35 (1/4") 19,6-24,5 (200 - 250)
sur tête
R32.
Côte grand diametre 9,52 (3/8") 19,6-24,5 (200 - 250)
de valve
Bouchon sur mécanisme de valve
12,3-15,7 (125 - 160)
1,0
1,0
Test de fuite de gaz
Utilisez un détecteur de fuite de gaz pour vérifier
l'étanchéité de la connexion du raccord conique,
comme illustré sur la figure ci-dessous. En cas
de fuite de gaz, serrez plus à fond la connexion
jusqu'à une parfaite étanchéité.
Méthode pour extraire le panneau inférieur
• Tirez au niveau des points
1 et 2 dans les directions
indiquées par les flèches
2
pour retirer le couvercle.
1
Connexion des pièces en option
(Adaptateur RAC du H-LINK, contact sec,
télécommande filaire)
• Pour le câblage à la CCI de commande, vous avez
besoin de démonter le panneau avant et le couvercle
du boîtier électrique.
Chaque emplacement pour le branchement est
représenté ci-dessous.
1 Contact sec : CN6
2 Adaptateur RAC du H-LINK : CN7B
Télécommande filaire : CN20
3
• Veuillez consultez les manuels à votre disposition pour
chaque pièce en option pour obtenir plus de détails sur
le branchement.
• Veuillez consulter le manuel d'entretien pour savoir
comment effectuer les réglages à partir de la
télécommande.
• Reportez-vous au manuel d'installation pour savoir
comment retirer et refixer le panneau avant.
• Attention à ne pas endommager les câbles de sortie
avec les bords de plaque lors de la connexion des
pièces en option.
• Veuillez tester le fonctionnement après la connexion.
CN20
CN7B
Câble de
connexion
Collier pour câble
CN6
Fixation du capot avant
Après avoir replacé le capot avant sur l'appareil, attachez
fermement trois griffes sur sa partie supérieure. Puis, appuyez
au centre du capot avant pour verrouiller les griffes.
Remettre le couvercle du boîtier électrique.
Serrez les 3 vis.
Installez le filtre.
5 Faites glisser les axes des bras droit et gauche du panneau
frontal le long des rails pour les insérer au maximum dans les
orifices. Après avoir vérifié que les axes sont correctement
insérés, fermez le panneau.
Crochet
Crochet Crochet
Vis
Vis
