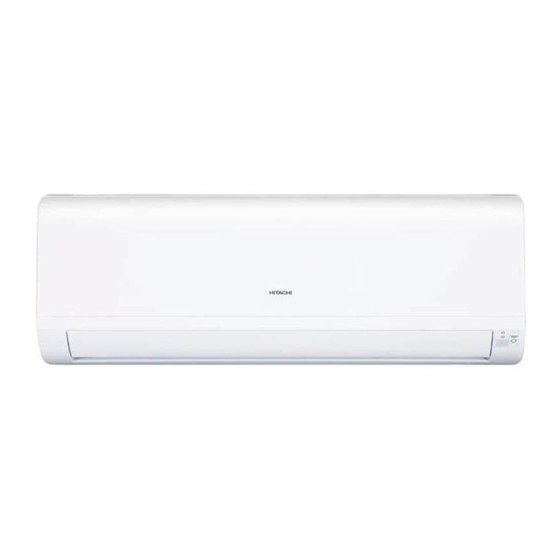

Hitachi RAK-25PSEW Bedienungsanleitung

Split/innen/aussengeraet
Vorschau ausblenden Andere Handbücher für RAK-25PSEW:

Werbung

INNENGERÄT/AUSSENGERÄT
R32
INNENGERÄT
RAK-25PSEW
RAK-35PSEW
RAK-50PSEW
RAK-25PSES
RAK-35PSES
RAK-50PSES
RAR-6NE2
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, um eine optimale Geräteleistung und einen langjährigen
störungsfreien Betrieb sicherzustellen.
Diese Raumklimaanlage dient nur der gängigen Nutzung durch Endverbraucher.
Sie ist nicht geeignet für den Schutz, die Konservierung oder die Haltbarmachung von Nahrungsmitteln, Tieren,
Pflanzen, Präzisionsmaschinen, Kunstwerken, Medikamenten o. ä.
SPLIT-KLIMAANLAGE
MODELL
RAK-25PSEW/RAC-25WSE
RAK-35PSEW/RAC-35WSE
RAK-50PSEW/RAC-50WSE
RAK-25PSES/RAC-25WSE
RAK-35PSES/RAC-35WSE
RAK-50PSES/RAC-50WSE
- 19 -
AUSSENGERÄT
RAC-25WSE
RAC-35WSE
RAC-50 WSE
Seite
19
~
3
6

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hitachi RAK-25PSEW

  • Seite 1 SPLIT-KLIMAANLAGE INNENGERÄT/AUSSENGERÄT MODELL RAK-25PSEW/RAC-25WSE RAK-35PSEW/RAC-35WSE RAK-50PSEW/RAC-50WSE RAK-25PSES/RAC-25WSE RAK-35PSES/RAC-35WSE RAK-50PSES/RAC-50WSE INNENGERÄT AUSSENGERÄT RAC-25WSE RAK-25PSEW RAC-35WSE RAK-35PSEW RAK-50PSEW RAK-25PSES RAK-35PSES RAK-50PSES RAR-6NE2 RAC-50 WSE Bedienungsanleitung Seite Lesen Sie diese Bedienungsanleitung vollständig durch, um eine optimale Geräteleistung und einen langjährigen störungsfreien Betrieb sicherzustellen.
  • Seite 2 SICHERHEITSHINWEISE Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor eses Gerät ist mit R32 gefüllt Sie das Gerät in Betrieb nehmen, um eine ordnungsgemäße Verwendung sicherzustellen. Warnung ” und “ Vorsicht ” gekennzeichnete Hinweise. Wenn mit Warnung gekennzeich- Achten Sie besonders auf mit “ nete Hinweise nicht strengstens beachtet werden, kann dies schwere oder tödliche Verletzungen zur Folge haben.
  • Seite 3 VORSICHTSMASSNAHMEN FÜR DEN BETRIEB • Das Produkt muss entsprechend der Herstellerspezifikation bedient werden und ist für keine sonstigen Verwendungszwecke vorgesehen. VERBOT • Versuchen Sie nicht, das Gerät mit nassen Händen zu bedienen – es besteht Lebensgefahr. NICHT BEFEUCHTEN • Wenn Sie das Gerät bei gleichzeitigem Gebrauch von Brennstoffen be- treiben, lüften Sie den Raum regelmäßig, um eine ausreichende Sauer- SICHERHEITS- stoffzufuhr zu gewährleisten.
  • Seite 4: Bezeichnungen Und Funktionen Der Einzelnen Teile

    BETRIEBSBEREICH Betriebsart Kühl-/Entfeuchterbetrieb Heizbetrieb Außentemperatur -10 bis 43 °C -20 bis 24 °C BEZEICHNUNGEN UND FUNKTIONEN DER EINZELNEN TEILE INNENGERÄT Frontblende (Siehe Seite 26) ECO-Sensor Horizontaler Deflektor / Vertikaler Deflektor (Luftauslass) Fernbedienung Sendet ein Betriebssignal an das Innengerät zur Steuerung des gesamten Geräts.
  • Seite 5 KÜHLBETRIEB ANZEIGEN AM INNENGERÄT Dieses Symbol leuchtet während des Kühlbetriebs auf. HEIZBETRIEB Dieses Symbol leuchtet während des Heizbetriebs auf. Sie blinkt während des Heizbetriebs in den folgenden Fällen. (1) Während des Vorheizens LÜFTERBETRIEB Für die Dauer von ca. 2 bis 3 Minuten Dieses Symbol leuchtet nach dem Start des Geräts.
  • Seite 6: Betriebsprüfung Der Filterreinigungseinheit

    BETRIEBSPRÜFUNG DER FILTERREINIGUNGSEINHEIT Betriebsprüfung nach Einschalten der Stromversorgung Führen Sie eine Betriebsprüfung der Filterreinigungseinheit durch. • Nach dem Einschalten der Stromversorgung (d. h. nach dem Einschalten des Trennschalters oder nach einem Stromausfall) führt die Reinigungseinheit einen Zyklus an Vorwärts- und Rückwärtsbewegungen durch. •...
  • Seite 7: Wartung

    WARTUNG WARNUNG • Schalten Sie das Gerät vor dem Reinigen mit der Fernbedienung aus und schalten Sie den Trennschalter aus. VORSICHT • Bringen Sie das Gerät nicht mit Wasser in Kontakt, da sonst die Gefahr von Stromschlägen besteht. • Wenden Sie sich zwecks Innenreinigung der Klimaanlage an Ihren Fachhändler. •...
  • Seite 8 WARTUNG (Fortsetzung) Wartung des feinmaschigen Edelstahlfilters Es ist keine tägliche Wartung erforderlich. Dennoch sollte eine feinmaschigen Edelstahlfilters Reinigung durchgeführt werden, wenn aus der Betriebsumgebung stammender Schmutz auf dem Filter erkennbar ist. Schalten Sie das Gerät mit der Fernbedienung aus und schalten Sie den Trennschalter aus. Öffnen Sie die Frontblende.
  • Seite 9 Entfernen Sie die Frontblende. Drücken 1 Drücken Sie das Ende des rechten Arms nach außen, um die Lasche zu lösen. 2 Bewegen Sie den linken Arm nach außen, um die Lasche zu lösen, und ziehen Sie die Blende dann in Ihre Richtung. Nehmen Sie den feinmaschigen Edelstahlfilter heraus.
  • Seite 10 Wartung des feinmaschigen Edelstahlfilters (Fortsetzung) Setzen Sie den feinmaschigen Edelstahlfilter wieder ein. • Richten Sie den Filter an der Oberkante des Innengeräts aus und schieben Sie ihn dann an seinen Platz. (Die Form der rechten und linken Filter ist identisch.) •...
  • Seite 11 WARTUNG (Fortsetzung) Wartung des Staubabscheiders Es ist keine tägliche Wartung erforderlich. Dennoch sollte eine Reinigung durchgeführt werden, wenn aus der Betriebsumgebung stammender Schmutz auf dem Staubabscheiders erkennbar ist. Eine gewisse Staubmenge gelangt möglicherweise nicht in den Staubbehälter und kann sich auf der Rückseite des Staubabscheiders ablagern.
  • Seite 12: Der Betriebsmechanismus

    DER BETRIEBSMECHANISMUS BEZEICHNUNGEN UND FUNKTIONEN DER EINZELNEN TEILE (Siehe seite 22) Heizfunktion • Das Wärmepumpensystem dieser Raumklimaanlage nimmt externe Wärme auf und befördert sie in einen Raum, der beheizt werden soll. Wenn die Umgebungstemperatur sinkt, nimmt auch die Heizleistung ab. In einem solchen Fall erhöhen der Wechselrichter die Drehzahl des Kompressors, um dadurch eine Abnahme der Heizleistung zu verhindern.
  • Seite 13: Ideale Betriebsbedingungen

    IDEALE BETRIEBSBEDINGUNGEN 1. Unabhängig von der Wirtschaftlichkeit ist die Einstellung einer durchschnittlichen Raumtemperatur wahrscheinlich am besten für Sie geeignet. • Ein übermäßiger Kühl- oder Heizbetrieb ist aus gesundheitlichen Gründen nicht empfehlenswert. Außerdem kann dies die Stromrechnung in die Höhe treiben. •...
  • Seite 14: Fehlerbehebung

    FEHLERBEHEBUNG FILTERREINIGUNG Nach dem Einschalten der Stromversorgung (d. h. nach dem Einschalten des Trennschalters oder • Hierbei handelt es sich um eine Betriebsprüfung der Filterreinigungseinheit. nach einem Stromausfall) wird eine Filterreinigung durchgeführt. • Während der Filterreinigung oder binnen 5 Minuten nach einer Filterreinigung kann keine erneute Filterreinigung gestartet werden.
  • Seite 15 FEHLERBEHEBUNG (Fortsetzung) PRÜFEN SIE VOR INBETRIEBNAHME FOLGENDE PUNKTE Signale werden • Müssen die Batterien ersetzt werden? nicht empfangen. (Anzeige der • Sind die Batterien richtig eingesetzt (Polarität korrekt)? Fernbedienung ist dunkel oder leer.) • Ist die Sicherung durchgebrannt, oder wurde der Trennschalter ausgelöst? Das Gerät läuft •...
  • Seite 16 FEHLERBEHEBUNG (Fortsetzung) FOLGENDE VORKOMMNISSE STELLEN KEINE FEHLFUNKTION DAR Erzeugt von Partikeln von Rauch, Nahrung, Koszmetikprodukten, usw., die in der Gerüche Raumluft anwesend sind und an der Einheit haften. Während des Heizbetriebs Dadurch wird angezeigt, dass Vorheizen oder Entfrosten durchgeführt wird. Die Anzeige HEIZEN blinkt.
  • Seite 17 FEHLERBEHEBUNG (Fortsetzung) SETZEN SIE SICH IN FOLGENDEN FÄLLEN UMGEHEND MIT IHREM FACHHÄNDLER IN VERBINDUNG Wenn eines der unten genannten Vorkommnisse auch dann noch auftritt, wenn Sie die auf den Seiten 32 bis 34 beschriebenen Verfahren zur Fehlerbehebung durchgeführt haben, ziehen Sie den Netzstecker (oder schalten Sie den Trennschalter aus) und wenden Sie sich unverzüglich an Ihren Fachhändler.
  • Seite 18: Regelmässige Inspektion

    REGELMÄSSIGE INSPEKTION PRÜFEN SIE HALBJÄHRLICH ODER JÄHRLICH NACHFOLGENDE PUNKTE. WENDEN SIE SICH AN IHREN HÄNDLER ODER AN DEN WARTUNGSDIENST, WENN SIE HILFE BENÖTIGEN. Ist das Erdungskabel des Geräts korrekt angeschlossen? Stellen Sie sicher, dass das Erdungskabel korrekt angeschlossen ist. • Ein nicht angeschlossenes oder fehlerhaftes Erdungskabel kann zu WARNUNG Fehlfunktionen oder Stromschlägen führen.
