Montage des Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage".
2. Verwenden Sie die vier vom Monitorfuß entfernten oder die angegebenen Schrauben, um den Tragarm am Monitor zu
befestigen (Abbildung F.1).
Vorsicht: Verwenden Sie NUR die Schrauben (4 Stück), die vom Monitorfuß entfernt wurden, oder die angegebenen
Schrauben (Abbildung F.1), um weder den Monitor noch den Monitorfuß zu beschädigen.
Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des
Monitors ausreichend stabil ist. Der LCD-Monitor sollte nur auf einem zugelassenen Arm montiert werden, der
beispielsweise mit einem TUEV GS-Zeichen versehen ist.
Federring
Unterlegscheibe
Zusätzliche VESA-Bohrungen für eine niedrigere Position des Monitors
Vier zusätzliche VESA-Bohrungen für Benutzer, die eine niedrigere Position des Monitors wünschen, als es mit dem Monitorfuß
im Auslieferungszustand möglich ist. Der Monitorfuß kann mit den 4 Schrauben wieder an den unteren VESA-Bohrungen
befestigt werden.
HINWEIS: 1. Die Neigefunktion des Monitors funktioniert möglicherweise nicht einwandfrei, wenn die Befestigung über die
unteren VESA-Bohrungen erfolgt.
2. Die Schwenkfunktion des Monitors sollte nicht verwendet werden, wenn die Befestigung über die unteren VESA-
Bohrungen erfolgt.
4 Schrauben (M4)
Maximale Tiefe:
12 mm (E224Wi)
10 mm (E243WMi)
12 mm
100 mm
100 mm
Gewicht des LCD-Monitors komplett: 3,9 kg (E224Wi)

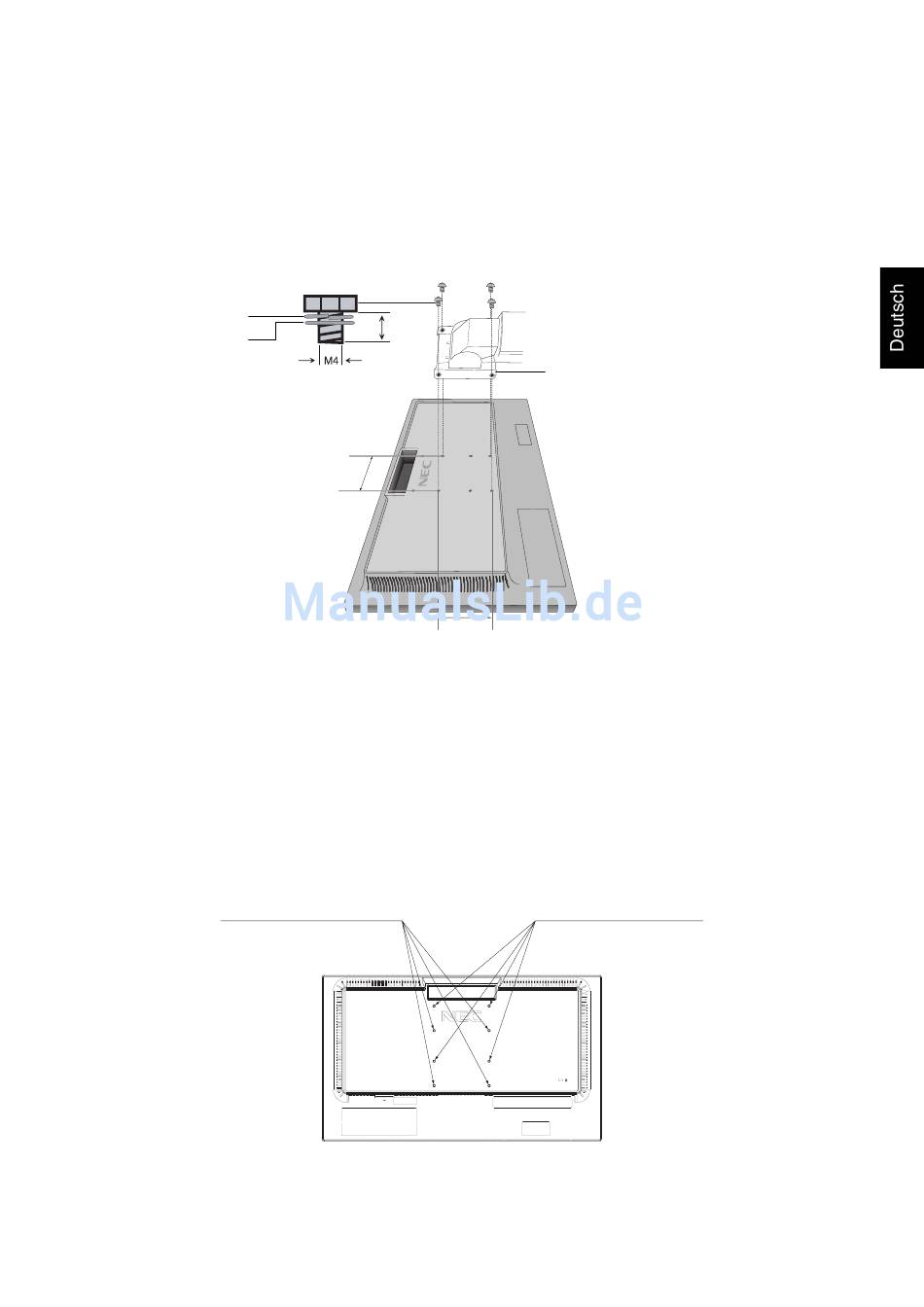

Abbildung F.1
Deutsch-11
Stärke der Halterung (Arm)
2,0 ~ 3,2 mm
4,3 kg (E243WMi)
4 zusätzliche
VESA-Bohrungen
