NEC MultiSync E243WMi Bedienungsanleitung Seite 9

Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:
HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen" (Seite 4) zu lesen.
Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des LCD-Monitors ab.
1. Schalten Sie Ihren Computer aus.
2. Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafi kkarte in
Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest.
Für PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-Signalkabels mit dem
Anschluss in Ihrem System (Abbildung A.2).
Für Mac: Schließen Sie einen Macintosh-Kabeladapter an den Computer an und verbinden Sie dann das Mini-D-SUB-Kabel
(15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung A.3).
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem
System (Abbildung A.4).

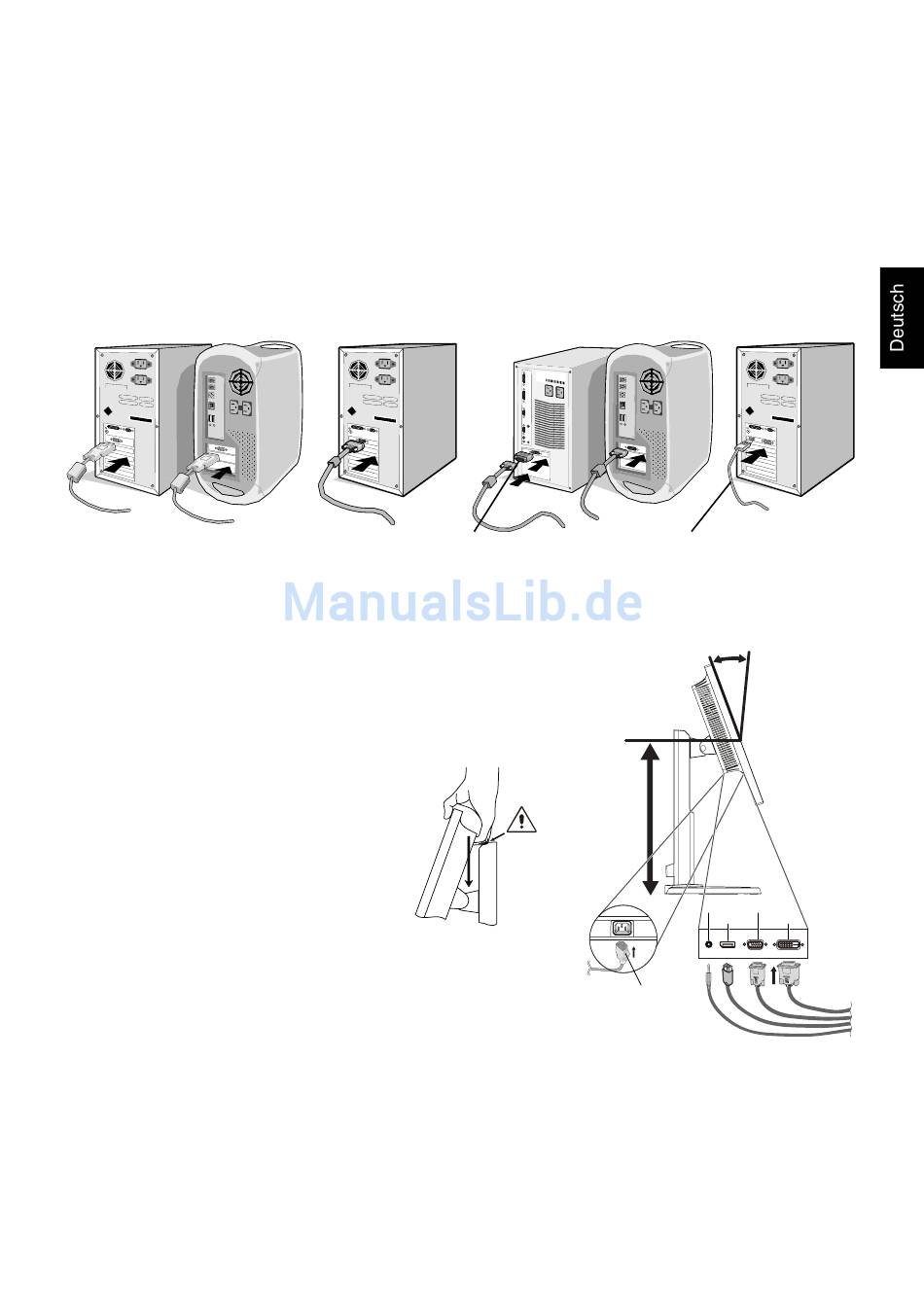

Abbildung A.1
HINWEIS: 1. Bitte verwenden Sie ein DisplayPort-Kabel mit DisplayPort Logo.
2. Halten Sie beim Trennen des DisplayPort-Kabels die obere Taste gedrückt, um die Sperre zu lösen.
3. Der DisplayPort-Anschluss versorgt die angeschlossene Komponente nicht mit Strom.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von
20 Grad und heben Sie ihn in die höchste Position.
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1).
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen
von Komponenten des LCD-Moduls und einer Verkürzung der Lebensdauer
des Moduls führen.
VORSICHT: Fassen Sie den Monitor zur Höhenverstellung
auf beiden Seiten an, und heben oder senken
Sie ihn auf die gewünschte Höhe. Beim
Absenken des Monitors mit dem Griff
besteht Quetschgefahr für Ihre Finger.
Macintosh-
Abbildung A.2
Kabeladapter
Deutsch-7
DisplayPort-
Abbildung A.3
Kabel
20° Neigung
Höchste
Fußposition
Audioeingang* Audioeingang*
DisplayPort
Netzkabel
Abbildung C.1
* Nur E243WMi.
Abbildung A.4
D-SUB
DVI
