Verrohrung - Wolf SEM-2 Montageanleitung

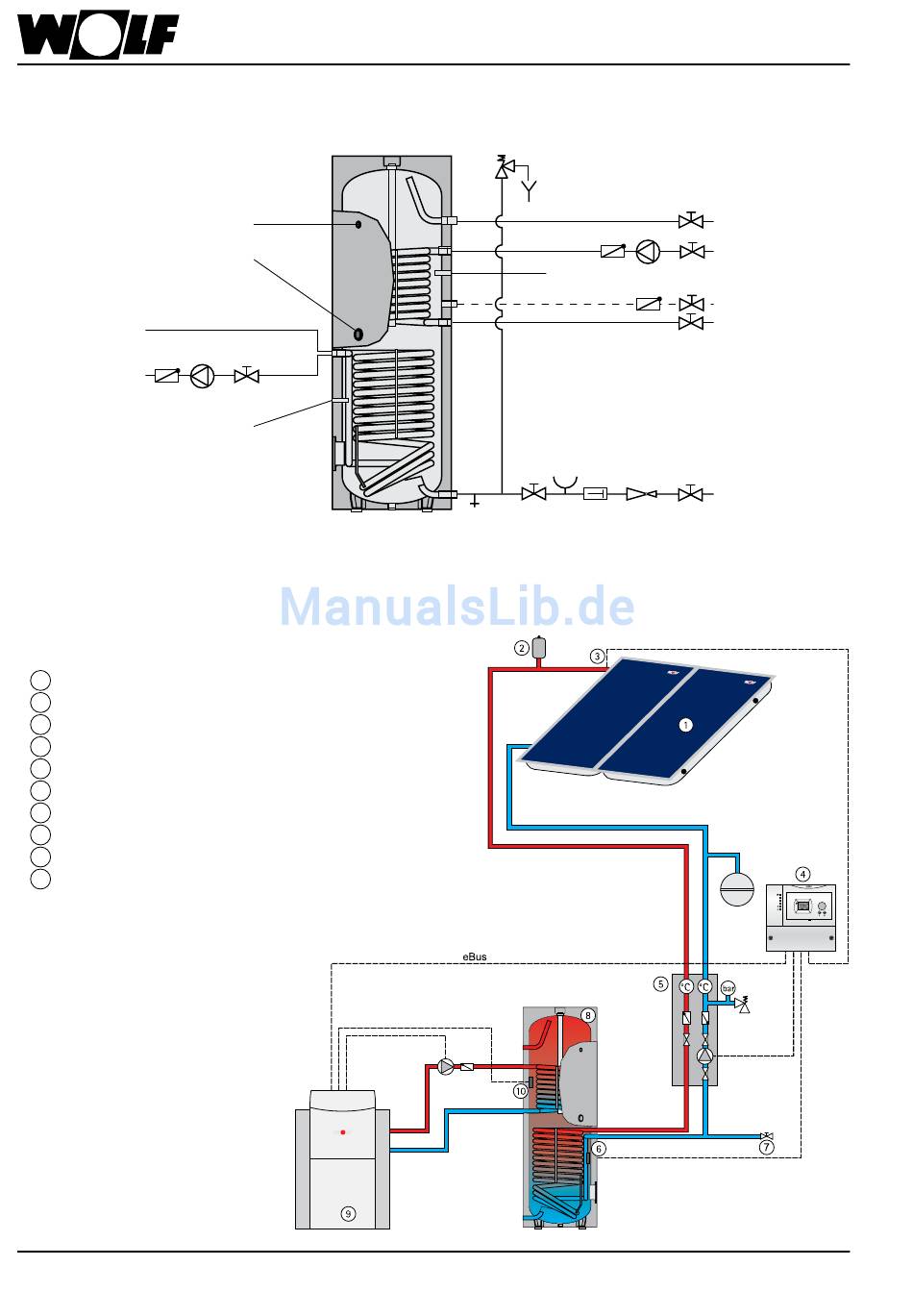

Anschluß Solarspeicher SEM-2
an Heizkessel und Kollektorfeld
Tauchhülse Thermometer
Elektrozusatzheizung
Solarvorlauf
Solarrücklauf
Speicherfühler Solar
Anlagenschema
1 Kollektorfeld
2 Entlüftungstopf
3 Kollektorfühler
4 Solarmodul
5 Solarpumpenruppe
6 Speicherfühler Solar
7 Füll- und Entleerungshahn
8 Solarspeicher SEM-2
9 Heizkessel
10 Speicherfühler Heizung
4

Verrohrung

Speicherfühler Heizung
Warmwasseranschluß
Heizungsvorlauf
Zirkulation
Heizungsrücklauf
Kaltwasseranschluß
nach DIN 1988
3062505_201507
