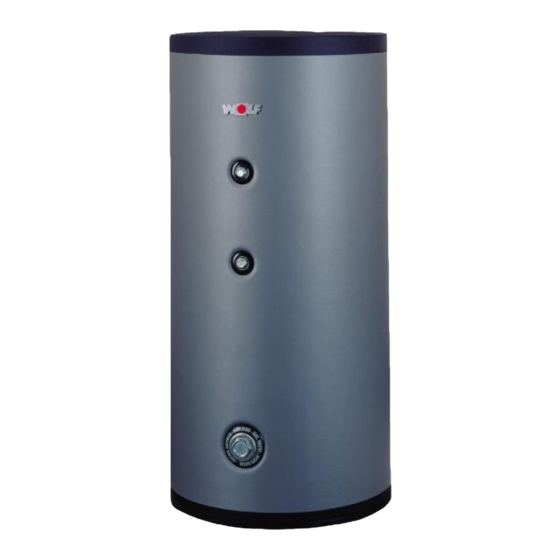

Montageanleitung Fremdstromanode
Fa. Magontec für Standspeicher SE-2

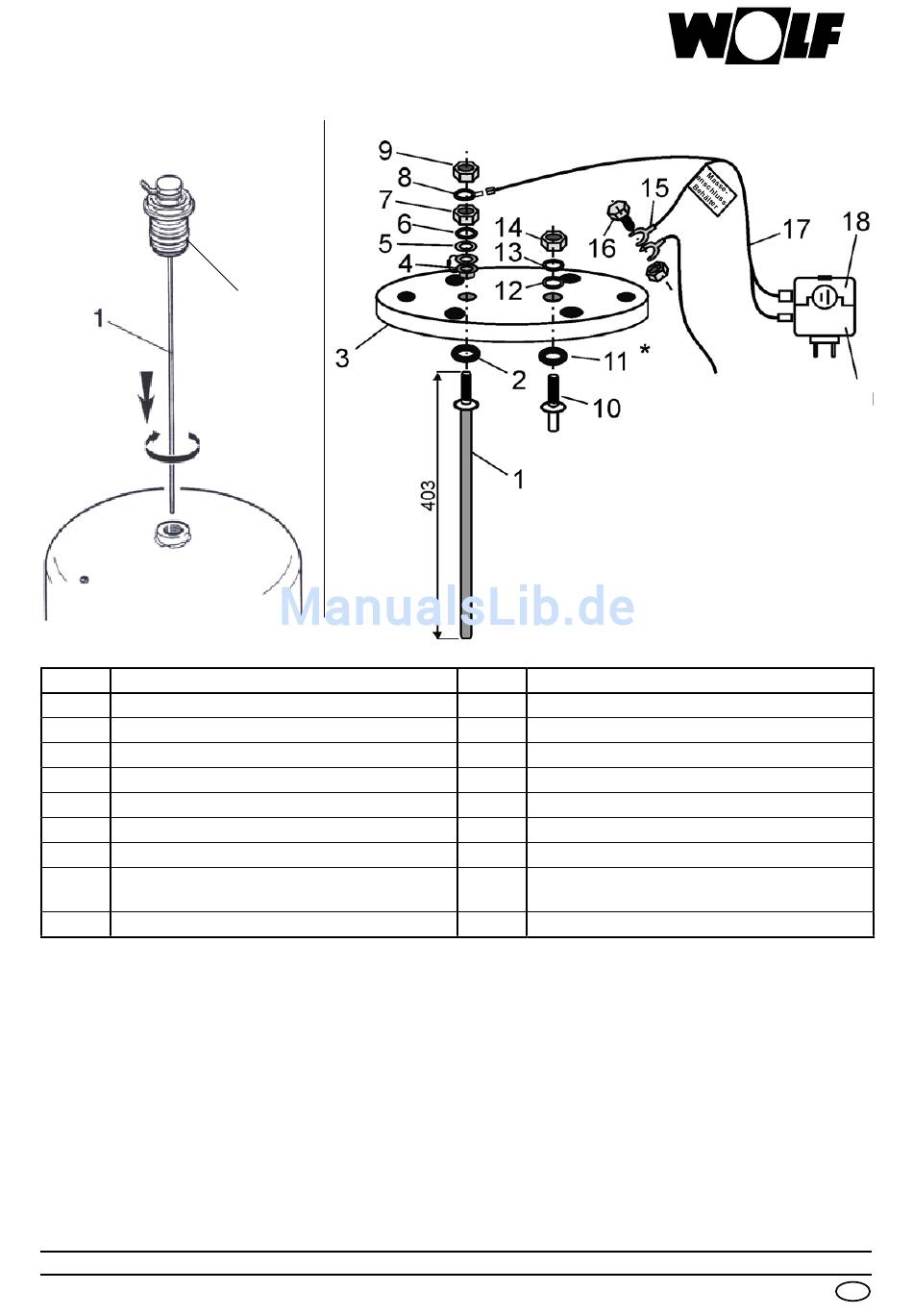

a) Muffenmontage
(Verkabelung wie unter b)
1¼" Stopfen
Pos. Benennung / Bemerkung
1 Inertanode
2 Dichtung Material PE-X
3 Behälterdeckel
4 Isolierhülse mit Diodenelement
5 Unterlegscheibe für M8
6 Zahnscheibe für M8
7 Sechskantmutter M8; (Anz. 8 Nm)
8 Zahnscheibe M8 mit Anschlussfahne für
Flachstecker
9 Sechskantmutter M8; (Anz. 8 Nm)
- Technische Daten und Funktionshinweise entnehmen Sie der Anleitung, die der Fremdstromanode beiliegt!
- Bei Standspeicher mit vormals zwei Opferanoden muss die zweite Öffnung mit beiliegendem Gewindebolzen
Pos.10 abgedichtet werden.
- Masse-Kabelschuh mittels Schraube Pos. 15 mit dem Massekabel des Standspeichers verbinden.
Achtung: Der Korrosionsschutz ist nur bei einwandfrei elektrisch leitender Verbindung gewährleistet. Fremdstrom-
anode auch während Stillstandzeiten (Urlaub) nicht außer Betrieb setzen.
Wolf GmbH · D-84048 Mainburg · Postfach 1380 · Telefon +498751/74-0 · Telefax +498751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr. 3043610_201409
a) Lochmontage (1¼" Stopfen demontieren)
C
* Achtung:
Nur die gelieferte Originaldichtung
verwenden, da ansonsten eine ein-
wandfreie Funktion der Fremdstrom-
anode nicht gewährleistet werden
kann.
Pos. Benennung / Bemerkung
10 Gewindebolzen M8
11 Dichtung Material PE-X
12 Unterlegscheibe für M8
13 Zahnscheibe für M8
14 Sechskantmutter M8; (Anz. 8 Nm)
15 Masse-Kabelschuh von Potentiostat
16 Sechskantschraube M5 mit Mutter
17 Anschlusskabel für Potentiostat
18 Potentiostat mit Kontrolleuchte
Massekabel
Typ: 19
Standspeicher
C
