Wolf SEM-2 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Warmwasserspeicher
  5. SEM-2
  6. Montageanleitung

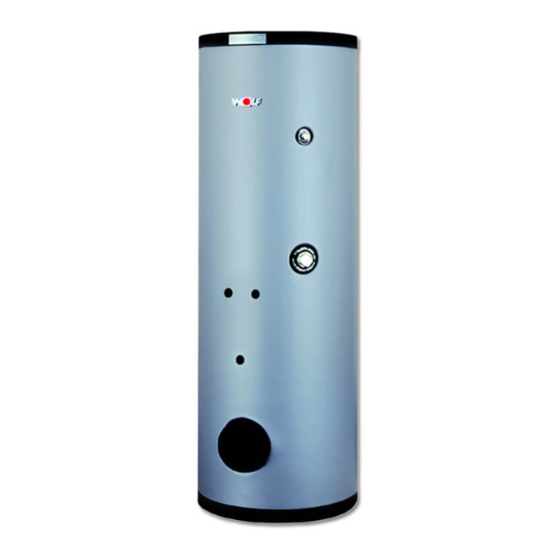

Wolf SEM-2 Montageanleitung

Solarspeicher
Vorschau ausblenden Andere Handbücher für SEM-2:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

DE
GB
IT
ES
FR
BE
NL
BE
DK
PL
HU
SK
CZ
GR
Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de
Art.-Nr.: 3062505_201507 Änderungen vorbehalten!
Montageanleitung
Solarspeicher SEM-2
Seite 2 - 9
Assembly Instructions
Solar tank SEM-2
Page 10 - 18
Istruzioni di montaggio
Bollitore solare SEM-2
Pagina 19 - 27
Instrucciones de montaje
Acumulador solar SEM-2
Página 28 - 36
Instructions de montage
Chauffe-eau solaire SEM-2
Page 37 - 45
Montageaanwijzingen
Zonneboiler SEM-2
Pagina 46 - 54
Montagevejledning
Solvarmebeholder SEM-2
Side 55 - 63
Instrukcja montażu
Zasobnik solarny SEM-2
Strona 64 - 72
Szerelési Utasítás
SEM-2 szolár melegvíz-tároló
leírás a 73 - 81 oldalon
Montážny návod
Solárny ohrievač vody SEM-2
Strana 82 - 90
Montážní návod
Solární ohřívač vody SEM-2
Strana 91 - 99
Οδηγίες συναρμολόγησης
Ηλιακό μποϊλερ SEM-2
Σελίδες 100 - 108
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf SEM-2

Inhaltszusammenfassung für Wolf SEM-2

  • Seite 1 Montážní návod Solární ohřívač vody SEM-2 Strana 91 - 99 Οδηγίες συναρμολόγησης Ηλιακό μποϊλερ SEM-2 Σελίδες 100 - 108 Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

  • Seite 2: Inhaltsverzeichnis

    Achtung Schäden und Funktionsstörungen am Gerät zu verhindern. Solarspeicher SEM-2 Solarspeicher Typ SEM-2 aus Stahl S235JR mit Gütenachweis (mit seitlichem Flansch). Korrosionsschutz durch Doppelschicht-Emaillierung von Behälterinnenwand und Heizschlange nach DIN 4753 Teil 3. Zusätzlicher Korrosionsschutz durch Magnesium- Schutzanode, bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar.

  • Seite 3: Technische Daten

    Technische Daten SEM-2 Speicherinhalt Ltr. Speicherdauerleistung 80/60-10/45°C (Heizung) kW - Ltr./h 20 - 490 20 - 490 Leistungskennzahl (Heizung) NL60 Kaltwasseranschluss A mm Rücklauf Heizung B mm Zirkulation C mm 1077 1092 Speicherfühler Heizung D mm 1154 1204 Vorlauf Heizung...

  • Seite 4: Verrohrung

    Verrohrung Anschluß Solarspeicher SEM-2 an Heizkessel und Kollektorfeld Warmwasseranschluß Tauchhülse Thermometer Heizungsvorlauf Elektrozusatzheizung Speicherfühler Heizung Zirkulation Heizungsrücklauf Solarvorlauf Solarrücklauf Speicherfühler Solar Kaltwasseranschluß nach DIN 1988 Anlagenschema Kollektorfeld Entlüftungstopf Kollektorfühler Solarmodul Solarpumpenruppe Speicherfühler Solar Füll- und Entleerungshahn Solarspeicher SEM-2 Heizkessel Speicherfühler Heizung...

  • Seite 5: Aufstellung / Montage

    Aufstellung / Montage Aufstellung Der Solarspeicher darf nur in einem frostgeschützten Raum aufgestellt werden, an- dernfalls muß bei Frostgefahr der Speicher, sowie alle wasserführenden Armaturen und Anschlußleitungen entleert werden! Eisbildung in der Anlage kann zu Leckagen und Zerstörung des Speichers führen! Beim Entleeren der Anlage kann heißes Wasser austreten und Verletzungen, insbesondere Verbrennungen verursachen! Der Aufstellungsort muß...

  • Seite 6: Regelung Für Ladepumpe

    Regelung für Ladepumpe Witterungsgeführte Heizungsregelung Elektronischen Speichertemperaturfühler der Heizungsregelung in die obere Tauchhül- (Heizungsregelung mit integriertem se für Speicherfühler Heizung stecken und mit Fühlerhalter befestigen. Bei Speichern Speichertemperaturregler und Spei- mit Fühlerkanal, Fühler senkrecht nach unten, bis Anschlag einschieben. Gewünschte chertemperaturfühler) Speichertemperatur am Speichertemperaturregler der Heizungsregelung einstellen.

  • Seite 7: Inbetriebnahme - Wartung

    Inbetriebnahme - Wartung Inbetriebnahme Die Aufstellung und erste Inbetriebnahme darf nur durch eine anerkannte Installations- firma erfolgen. Nach der Montage Rohre und Speicher gründlich durchspülen, Speicher mit Wasser füllen. Warmwasserzapfhahn öffnen bis Wasser ausläuft und Sicherheitsventil durch Anlüften überprüfen. Vor Inbetriebnahme Speicher unbedingt füllen und entlüften! Achtung: Max.

  • Seite 8: Durchflusswiderstände

    Durchflusswiderstände Solarseitiger Durchflusswiderstand Solarwendel (unten) SEM-2-300 SEM-2-400 1000 1500 2000 2500 3000 3500 4000 4500 Solarflüssigkeitdurchsatz [l/h] Heizwasserseitiger Durchflusswiderstand Heizwendel (oben) SEM-2-300 SEM-2-400 1000 1500 2000 2500 3000 3500 4000 4500 Heizwasserdurchsatz [l/h] 3062505_201507...

  • Seite 9: Konformitätserklärung

    Aussteller: Wolf GmbH Anschrift: Industriestraße 1, D-84048 Mainburg Produkt: Solarspeicher SEM-2 Das oben beschriebene Produkt ist konform mit den Anforderungen der folgenden Dokumente: DIN EN 12897:2006-09 Gemäß den Bestimmungen der folgenden Richtlinien 2009/125/EG (ErP-Richtlinie) wird das Produkt wie folgt gekennzeichnet: Mainburg, 15.07.2015...

  • Seite 73: Szerelési Utasítás

    Szerelési Utasítás SEM-2 szolár melegvíz-tároló leírás a 73 - 81 oldalon Wolf GmbH · Postfach 1380 · D-84048 Mainburg · Tel. +49-8751/74-0 · Fax +49-8751/741600 · Internet: www.wolf-heiztechnik.de Art.-Nr.: 3062505_201507 Änderungen vorbehalten!

Inhaltsverzeichnis
