Abb. 5/Fig. 5
3BA0062-00 • 2016-05-12 • Rev. 02
4.
Inbetriebnahme
Compressor Unit CU 100 A
• Netzschalter auf 0 stellen.
• Vorfilter (Abb. 1/Pos. 13) auf den Vakuuman-
schluss (VAC) der Pumpeneinheit CU 100 A
fest aufstecken.

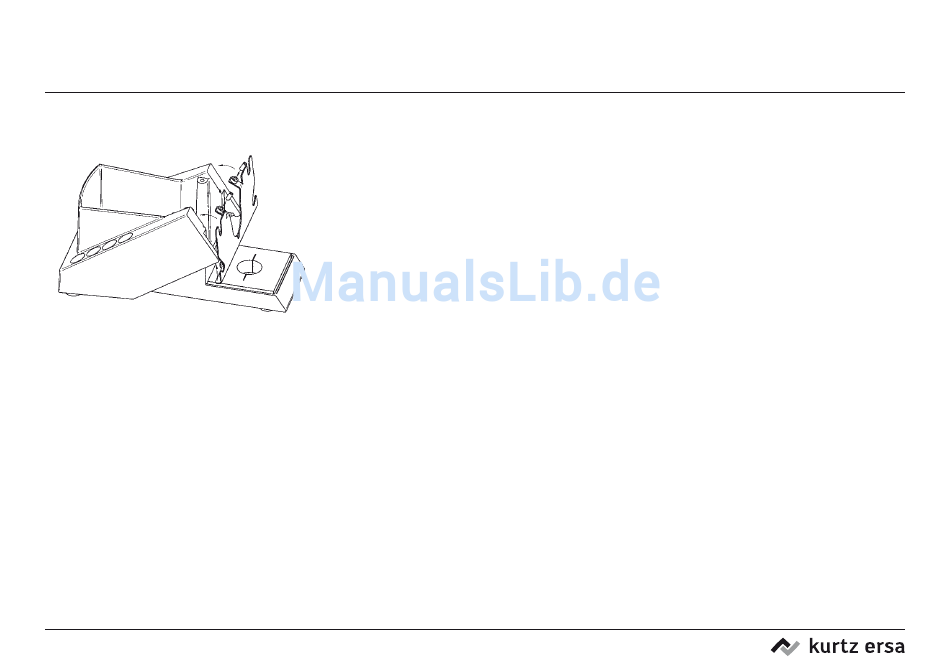

Ablageständer A 44
• Ablageblech von unten einhaken, mit leichter
Drehbewegung so anlegen, dass die Gewin-
debuchsen über den Befestigungsbohrun-
gen liegen, dann die Gewindestifte bündig
einschrauben.
• Viskoseschwamm mit destilliertem Wasser
gut anfeuchten.
12
Commissioning
Compressor Unit CU 100 A
• Set the power switch to 0.
• Firmly connect the prefilter (fig. 1/no.13) onto
the vacuum connection (VAC) of the CU 100 A
pump unit.
Holder A 44
• Hook the holder plate from below and put it
with a slight slowing movement so that the
insert nuts are over the fastening holes, then
screw in the enclosed screws.
• Dampen the viscose sponge well with distilled
water.
