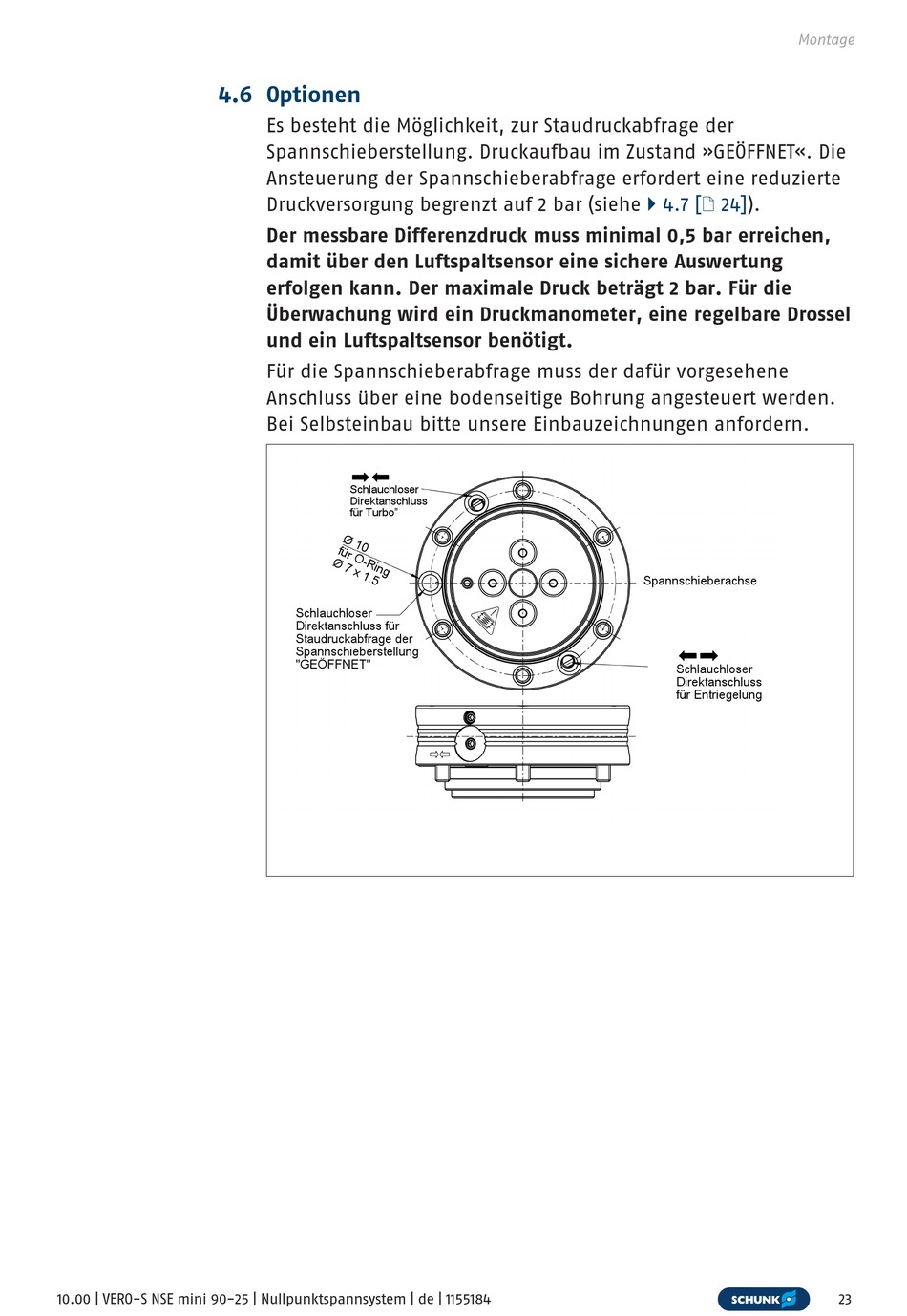

4.6 Optionen
10.00 | VERO-S NSE mini 90-25 | Nullpunktspannsystem | de | 1155184
Es besteht die Möglichkeit, zur Staudruckabfrage der
Spannschieberstellung. Druckaufbau im Zustand »GEÖFFNET«. Die
Ansteuerung der Spannschieberabfrage erfordert eine reduzierte
Druckversorgung begrenzt auf 2 bar (siehe
Der messbare Differenzdruck muss minimal 0,5 bar erreichen,
damit über den Luftspaltsensor eine sichere Auswertung
erfolgen kann. Der maximale Druck beträgt 2 bar. Für die
Überwachung wird ein Druckmanometer, eine regelbare Drossel
und ein Luftspaltsensor benötigt.
Für die Spannschieberabfrage muss der dafür vorgesehene
Anschluss über eine bodenseitige Bohrung angesteuert werden.
Bei Selbsteinbau bitte unsere Einbauzeichnungen anfordern.
Schlauchloser
Direktanschluss
für Turbo"
Schlauchloser
Direktanschluss für
Staudruckabfrage der
Spannschieberstellung
"GEÖFFNET"
Montage
} 4.7 [/ 24]).
Spannschieberachse
Schlauchloser
Direktanschluss
für Entriegelung
