Installation
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige
Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie
jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines
Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer
das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat,
darin nachschlagen zu können.
! Prüfen Sie nach dem Auspacken der Kochmulde, dass sie keine
Transportschäden aufweist. Bei auftretenden Problemen wenden Sie sich
bitte an Ihren Händler oder die nächste Kundendienststelle.
! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend
den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe
Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von
Fachpersonal durchzuführen. Jede unsachgemäße Installation kann
Menschen und Tiere gefährden oder Sachschaden verursachen.
! Halten Sie das Gerät von der Stromversorgung getrennt, bis der Einbau
durchgeführt wurde.
! Diese Anleitung ist nur für die Länder gültig, deren Symbole auf dem
Typenschild (unter der Kochmulde) angeführt sind.
• Achten Sie vor der Installation darauf, dass:
- Die gegebenheiten der lokalen gasversorgung (gasart und gasdruck)
mit den einstellungen der kochmulde vereinbar sind (siehe typschild
und düsentabelle).
- Die außenseiten der an die kochmulde angrenzenden einbaumöbel oder
geräte müssen gemäß örtlicher vorschriften hitzebeständig sein.
- Dieses gerät ist nicht an eine rauchabzugsvorrichtung angeschlossen.
Esmuss entsprechend den gültigen installationsvorschriften aufgestellt
werden. Besondere beachtung ist den entsprechenden anforderungen
für eine belüftung zu schenken.
- Verbrennungsprodukte sind mit hilfe von speziellen abzugshauben oder
mit elektrischen wand- und/oder fensterlüftern nach außen abzuführen.
• Eine intensive, lang anhaltende Nutzung des Geräts kann eine zusätzliche
Lüftung erforderlich machen, beispielsweise das Öffnen eines Fensters
oder Herstellung eines stärkeren Luftzugs durch Erhöhen der Leistung
der mechanischen Absaugung, sofern eine solche vorhanden ist.

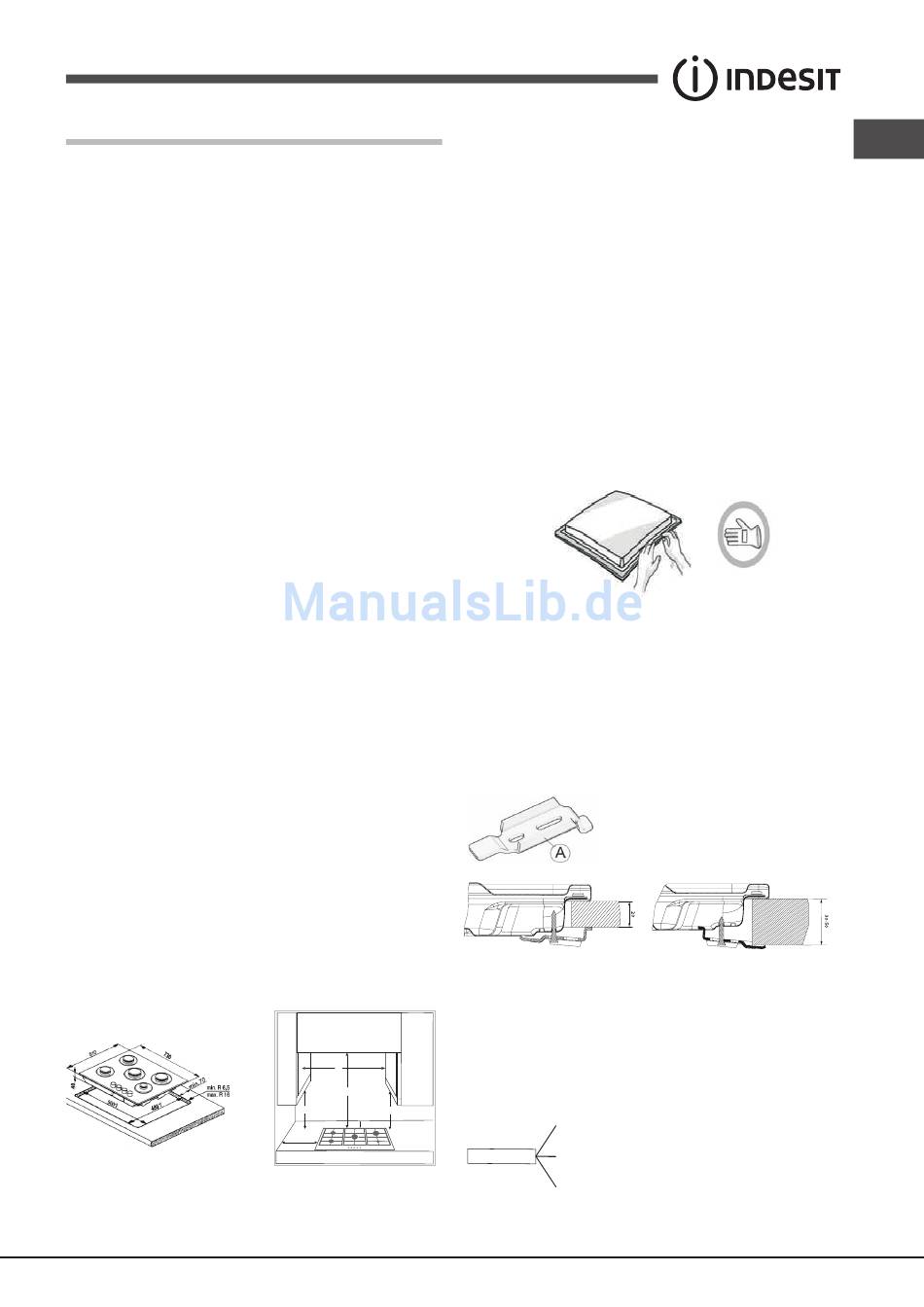

Einbau
Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende
Vorsichtsmaßregeln zu beachten:
ANMERKUNG: Liegt der Abstand „A" zwischen den Einbauteilen zwischen
600 mm und 730 mm, muss die Höhe „B" mindestens 530 mm betragen. Ist der
A
750mm
B
B
50mm
100mm
Abstand „A" zwischen den Einbauteilen größer als die Breite der Kochmulde,
muss die Höhe „B" mindestens 400 mm betragen.
Bei der Installation einer Abzugshaube über der Kochfläche entnehmen
Sie den korrekten Abstand bitte der Gebrauchsanleitung der Abzugshaube.
• Diese Kochmulde kann in eine Arbeitsplatte mit einer Stärke von 20
bis 50 mm eingelassen werden.
• Ist unter der Kochmulde kein Backofen vorgesehen, muss dort ein
Trennboden angebracht werden, der mindestens ebenso so groß
wie die Aussparung der Arbeitsplatte ist. Der Trennboden muss die
Aussparung komplett abschließen und ist in einem Höchstabstand
von 150 mm unterhalb der Oberseite der Arbeitsplatte zu installieren;
der Abstand von der Unterseite der Kochmulde muss dabei jedoch
mindestens 20 mm betragen. Falls Sie einen Backofen unter der
Kochmulde installieren möchten, verwenden Sie nur ein mit einem
Kühlsystem ausgestattetes Whirlpool-Produkt. Der Hersteller ist von
jeder Haftung freigestellt, wenn unter der Kochmulde ein Backofen
einer anderen Marke eingebaut wird.
• Setzen Sie nach sorgfältiger Reinigung der Oberfläche der Kochmulde das
beiliegende Dichtungsprofil ein, wie in der Abbildung gezeigt wird.
Setzen Sie die Kochmulde in die Aussparung ein, die Sie entsprechend der
Maßangaben in der Anleitung in der Arbeitsplatte angebracht haben.
ANMERKUNG: Das Stromkabel muss lang genug sein, um die Kochmulde
von der Arbeitsplatte abheben zu können.
Verwenden Sie zur Befestigung der Kochmulde die beiliegenden Klammern
(A). Setzen Sie die Klammern in die durch den Pfeil angezeigten Bohrungen ein
und befestigen Sie dieselben mit den für die Stärke der Arbeitsplatte geeigneten
Schrauben (siehe die folgenden Abbildungen).
Top 20 mm
Elektroanschluss
! Diese Arbeit darf nur von einem qualifizierten Elektriker durchgeführt
werden.
Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb
mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite
der Kochmulde) angegebenen Versorgungsspannung und -frequenz
ausgelegt.
Der Erdleiter des Kabels ist gelb/grün. Wird
L
die Kochmulde über einem Einbaubackofen
Erde
installiert, müssen der Elektroanschluss
(gelb/grün)
der Kochmulde sowie der des Backofens
N
getrennt voneinander vorgenommen werden.
Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das
Herausziehen des Backofens erleichtert.
BE
Top 30-50 mm
