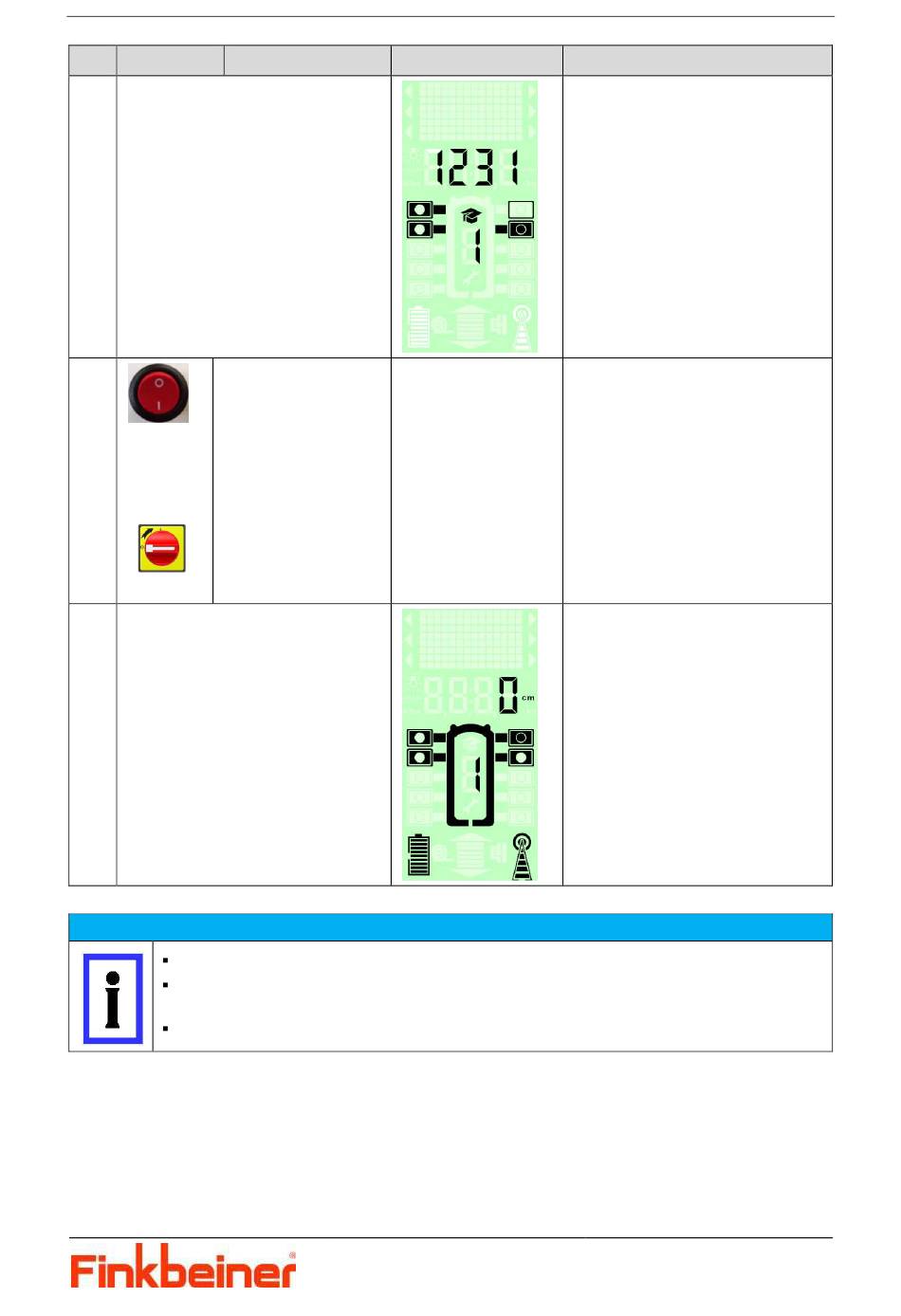

Symbolik
Beschreibung
9
Wiederhole Schritte 2 bis 5
Hebebock A2:
Kippschalter +
+
10
Hauptschalter
einschalten
11
Wiederhole Schritte 2 bis 5
Alle Hebeböcke einer Hebeanlage müssen die selbe Kennziffer haben.
Wird an einem beliebigen Hebebock der Konfigurationsmodus aufgerufen, wird
diese Kennziffer gelöscht und der Hebebock muss neu konfiguriert werden.
Bei jedem Konfigurationsvorgang wird eine neue, zufällige Kennziffer vergeben.
6.4.1.2 Beispiel: Erweiterung einer Hebeanlage um 2 weitere Hebeböcke
Eine Hebeanlage mit 4 Hebeböcken (siehe voriges Beispiel) soll um 2 Hebeböcke erweitert werden:
1) Markieren Sie die 2 zusätzlichen Hebeböcke mit Aufklebern „C1" und „C2".
2) Positionieren Sie die 2 zusätzlichen Hebeböcke an der 3. Achse des Fahrzeuges.
3) Gehen Sie analog zum vorherigen Kapitel vor und konfigurieren Sie 6 anstatt 4 Hebeböcke.
Aufstellung und Inbetriebnahme
Displayanzeige
HINWEIS
Walter Finkbeiner GmbH
Alte Poststraße 9/11
72250 Freudenstadt / Germany
www.finkbeiner.eu
Bemerkungen
Hebebock B2 definiert:
Bedientableau aus Hebebock B2
ausstecken, Brückenstecker ein-
stecken
Zu Hebebock A2 gehen, Brü-
ckenstecker ausstecken und
Bedientableau einstecken
Hebebock A2 definiert
Bedientableau aus Hebebock A2
ausstecken, Brückenstecker ein-
stecken und Bedientableau wie-
der in Hebebock A1 einstecken
Hebeanlage mit 4 Hebeböcken
betriebsbereit
EHB10xxDC-204DE
S. 33 von 92
