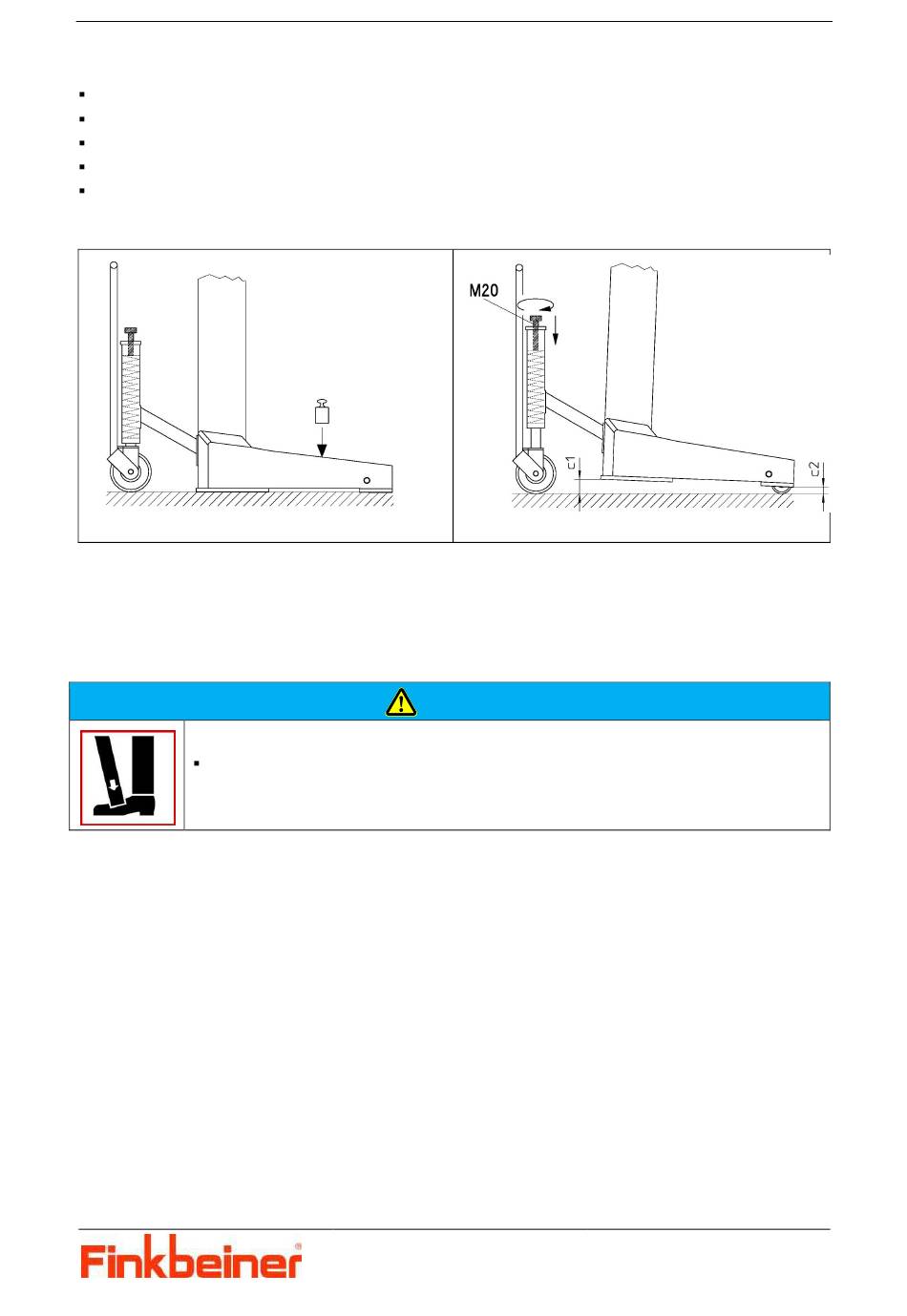

4.1.2 Federfahrwerk (nur EHB1005)
Mit der Sechskantschraube (SW30) lässt sich die Bodenfreiheit einstellen.
Das Lenkfahrwerk senkt sich bei Belastung des Hebebocks automatisch ab.
Hebebock muss unter Last vollständig auf dem Boden aufsitzen.
Bodenfreiheit grundsätzlich so klein wie möglich einstellen.
Steht die Lenkdeichsel senkrecht, ist die integrierte Feststellbremse aktiv, der Hebebock kann
nicht wegrollen.
Hebebock abgesenkt
1) Drehen Sie die Sechskantschraube (SW30) so lange im Uhrzeigersinn, bis sich der Hebebock hin-
ten anhebt und frei verfahren lässt.
2) Schwenken Sie zum Verfahren des Hebebockes die Lenkdeichsel nach hinten; stellen Sie nach
dem Verfahren des Hebebockes die Lenkdeichsel wieder senkrecht.
Quetschgefahr beim Absenken des Fahrwerks
Beim Absenken Füße nicht unter dem Grundrahmen einklemmen.
Aufbau und Funktion
Hebebock angehoben
VORSICHT
Walter Finkbeiner GmbH
Alte Poststraße 9/11
72250 Freudenstadt / Germany
www.finkbeiner.eu
S. 21 von 92
EHB10xxDC-204DE
