Hachette AUDI RALLYE QUATTRO A2 Bauanleitung
Hinterer abschnitt der spritzwand
Quicklinks
BAUANLEITUNG
HINTERER ABSCHNITT DER
SPRITZWAND
In dieser Bauphase setzen Sie die Arbeit an den Bauteilen der Spritzwand mit der
Montage einiger Teile an der hinteren Wand fort.

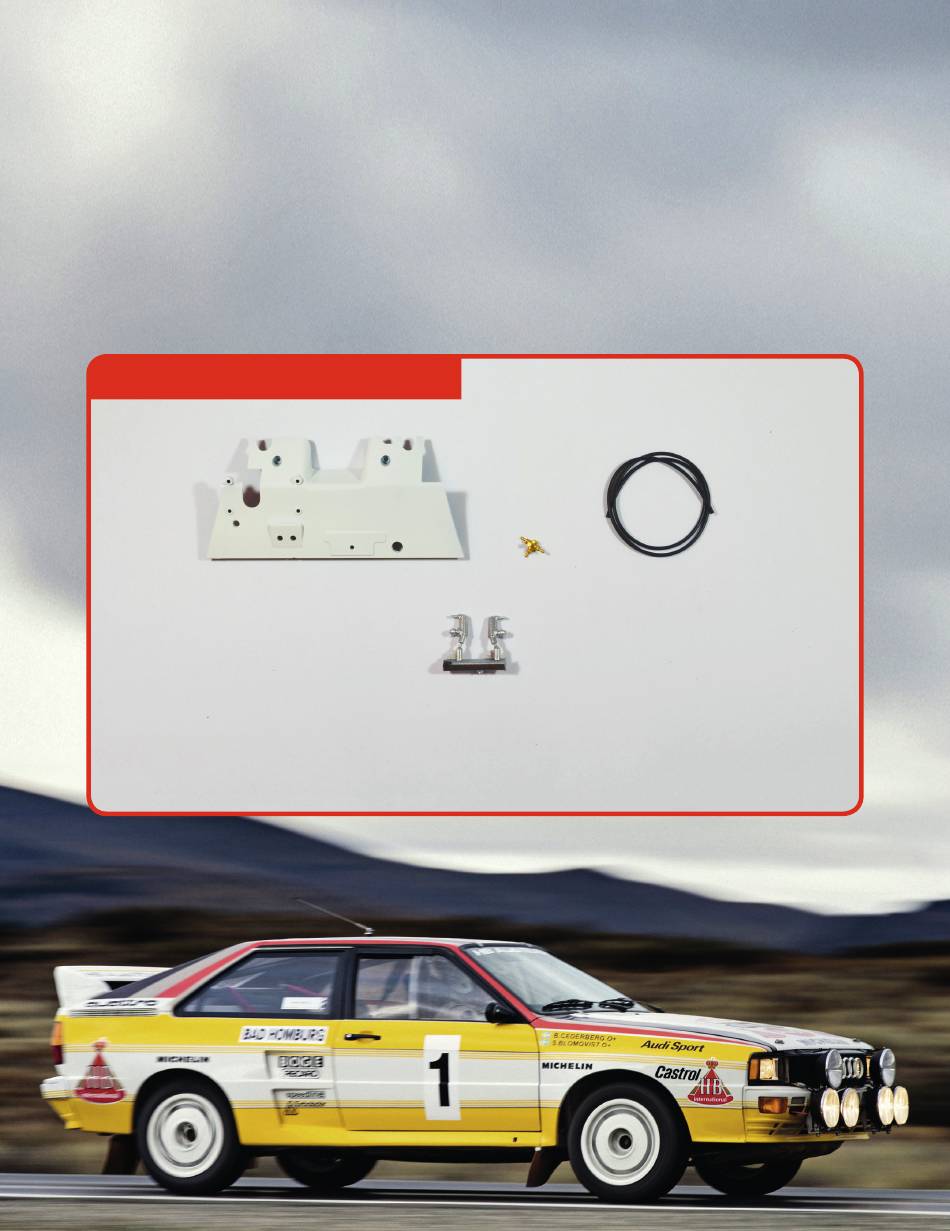

BAUTEILE IM ÜBERBLICK:
62A
62A
Hinterer Abschnitt der
Spritzwand
62B
Verbindungsstück
62C
Schlauch
8
62B
62D
62E
62D
Linker Hauptbremszylinder
62E
Rechter Hauptbremszylinder
62C
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG HINTERER ABSCHNITT DER SPRITZWAND In dieser Bauphase setzen Sie die Arbeit an den Bauteilen der Spritzwand mit der Montage einiger Teile an der hinteren Wand fort. BAUTEILE IM ÜBERBLICK: Hinterer Abschnitt der Linker Hauptbremszylinder Spritzwand Rechter Hauptbremszylinder Verbindungsstück Schlauch...
- Seite 2 BAUANLEITUNG 26 mm Schneiden Sie den Schlauch 61E, den Sie in der Bauphase 61 erhalten haben, in zwei Hälften: So erhalten Sie zwei Segmente von je 26 mm Länge. Trennen Sie den rechten Hauptbrems zylinder (auf dem Anguss mit dem Buchstaben „R“...
- Seite 3 BAUANLEITUNG Trennen Sie den linken Hauptbremszylinder (auf dem Anguss mit dem Buchstaben „L“ gekenn- zeichnet) vom Anguss, stecken Sie das andere Schlauchsegment auf seinen orthogonalen Stift und setzen Sie den Hauptbremszylinder in das entsprechende Loch in der Wand ein. 145 mm (x2) 145 mm 145 mm 55 mm...
- Seite 4 BAUANLEITUNG Montieren Sie das Verbindungsstück in das dafür vorgesehenen Loch der Wand. Richten Sie das Teil wie gezeigt aus und stecken Sie das freie Ende des 55 mm langen Schlauchsegments auf den freien Stift des linken Hauptbremszylin- ders 62D. 55 mm DAS ERGEBNIS So sieht die hintere Spritzwand aus, nachdem...
