BAUANLEITUNG
DIE RIEMENSCHEIBEN
In dieser Ausgabe bringen Sie die Riemenscheiben an der Vorderseite des Motor-
blocks an.

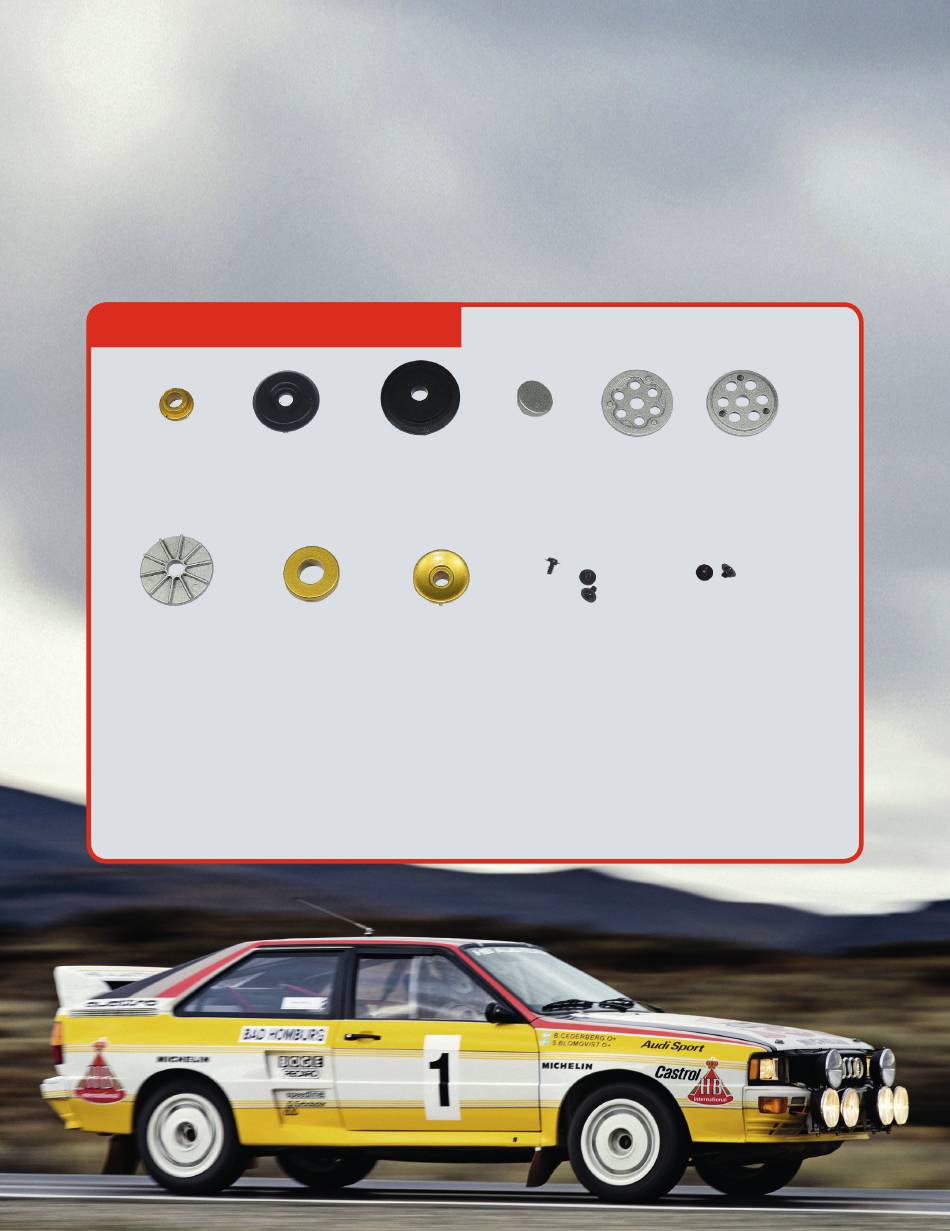

BAUTEILE IM ÜBERBLICK:
10A
10G
10A
Untere Riemenscheibe 1
10B
Untere Riemenscheibe 2
10C
Untere Riemenscheibe 3
10D
Spannrolle
10E
Riemenscheibe der Kurbel-
welle 1
8
10B
10C
10H
10I
10F
Riemenscheibe der Kurbel-
welle 2
10G
Riemenscheibe der Licht-
maschine 1
10H
Riemenscheibe der Licht-
maschine 2
10D
10E
ABP
10I
Riemenscheibe der Licht-
maschine 3
Schrauben
ABP
drei Schrauben (1.4 x 3 x 4 mm)
ALM
zwei Schrauben (1.4 x 3 x 4 mm)
10F
ALM
