Hachette AUDI RALLYE QUATTRO A2 Bauanleitung
Spritzwand, pedale und tasten
Quicklinks
BAUANLEITUNG
SPRITZWAND, PEDALE UND
TASTEN
In dieser Bauphase arbeiten Sie an der Spritzwand und verbinden sie mit dem
Armaturenbrett.

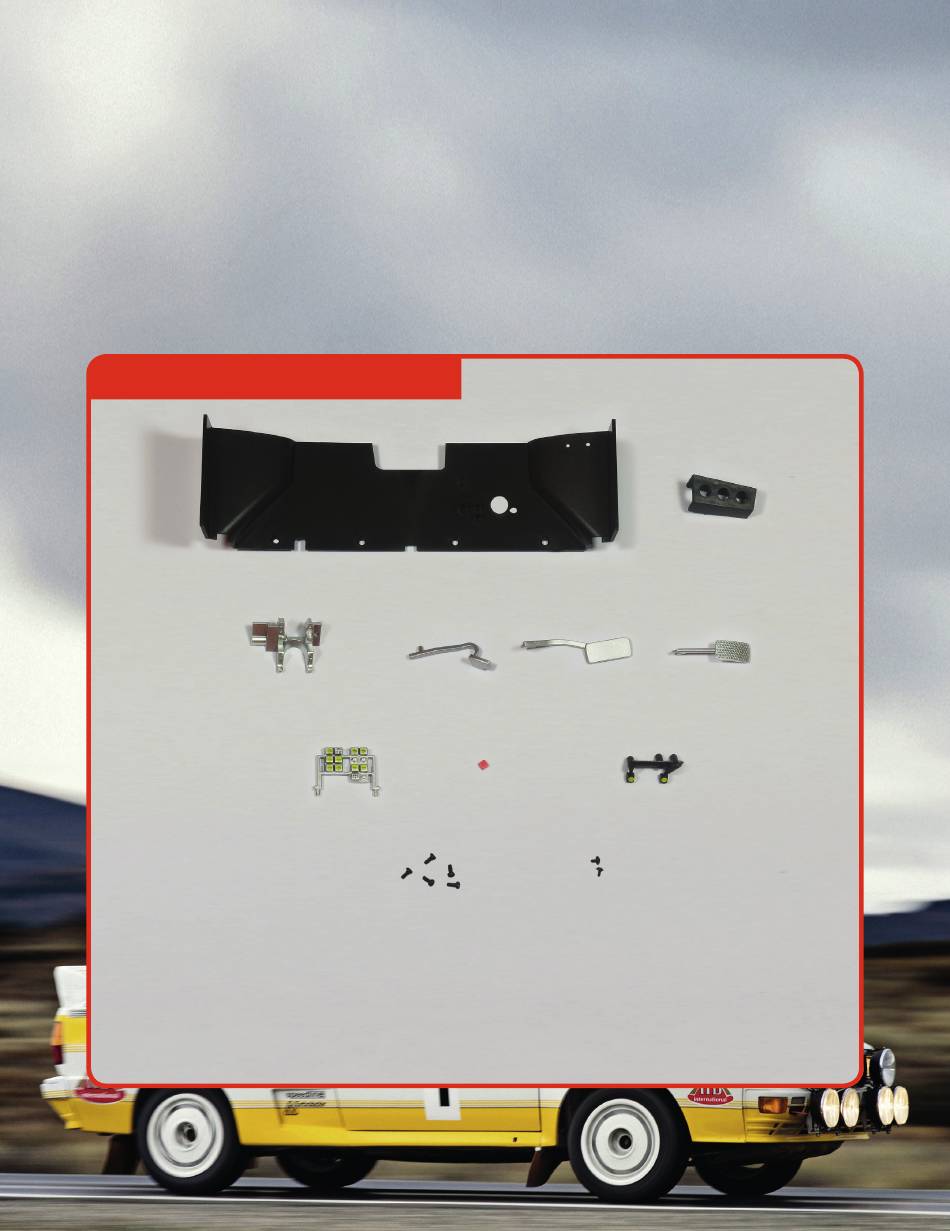

BAUTEILE IM ÜBERBLICK:
60C
60A
Spritzwand
60B
Fußstützen
60C
Halterung für das Kupp-
lungspedal
60D
Kupplungspedal
60E
Bremspedal
8
60A
60D
60G
60H
CP
60F
Gaspedal
60G
Tastenfeld
60H
Rote Taste
60I
Tasten für den Blinker und
den Scheiben wischer
60B
60E
60F
60I
ABP
Schrauben
CP
fünf Schrauben (2 x 4 mm)
ABP
zwei Schrauben (1.4 x 3 x
4 mm)
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG SPRITZWAND, PEDALE UND TASTEN In dieser Bauphase arbeiten Sie an der Spritzwand und verbinden sie mit dem Armaturenbrett. BAUTEILE IM ÜBERBLICK: Spritzwand Gaspedal Schrauben Fußstützen Tastenfeld fünf Schrauben (2 x 4 mm) Halterung für das Kupp- Rote Taste zwei Schrauben (1.4 x 3 x lungspedal Tasten für den Blinker und 4 mm)
- Seite 2 BAUANLEITUNG Fügen Sie die Fußstütze 60B, das Bremspedal und das Gaspedal an den jeweils vorgesehenen Stellen an der Spritzwand ein. Stecken Sie den Stift des Kupplungs- pedals in das Loch der Halterung 60C. Montieren Sie die Halterung mit dem Pedal an die Spritzwand und befes- tigen Sie sie von der Rückseite her mit einer Schraube ABP.
- Seite 3 BAUANLEITUNG Trennen Sie die beiden Tasten mit Hilfe eines Teppichmessers von dem Rahmen. Bringen Sie beide auf dem Tastenfeld in den auf dem Foto links unten markierten Positionen an. Setzen Sie dann auch die rote Taste an der vorgese- henen Stelle des Tastenfeldes ein. Nehmen Sie jetzt das Armaturenbrett Ihres Modells wieder zur Hand und montieren Sie das Tastenfeld auf der unteren Platte 59A, wobei Sie die Teile wie auf dem Foto gezeigt ausrichten.
- Seite 4 BAUANLEITUNG Bringen Sie die Spritzwand an der Bau- gruppe des Armaturen- bretts an, indem Sie sie wie gezeigt ausrichten und die vier Löcher der Spritzwand mit den entsprechenden gebohr- ten Stiften des Armatu- renbretts verbinden. Befestigen Sie sie, indem Sie vier Schrauben den markierten Löchern anziehen.
