BAUANLEITUNG
DAS RESERVERAD
In dieser Bauphase werden Sie das Reserverad Ihres Modells zusammenbauen
und anbringen.

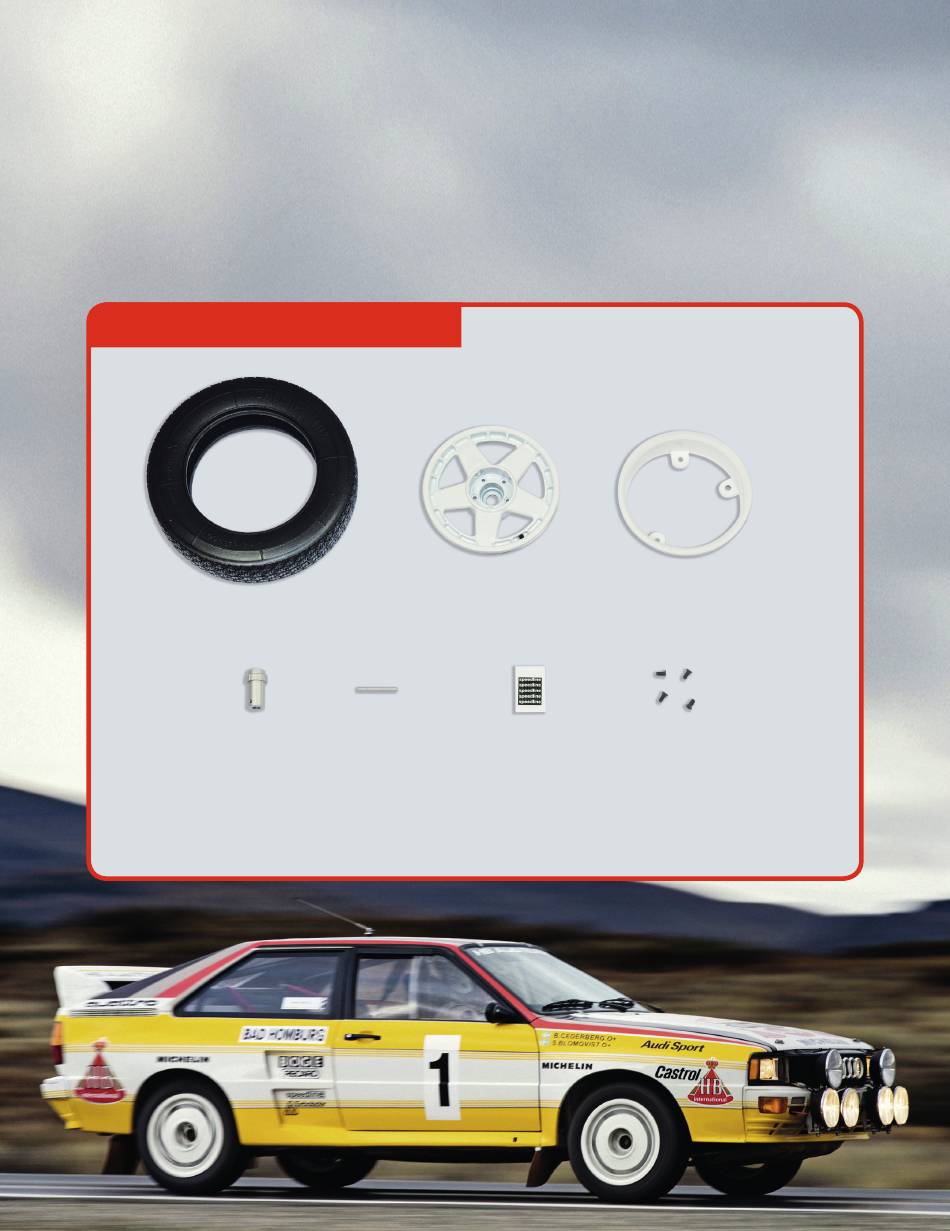

BAUTEILE IM ÜBERBLICK:
37A
37D
37A
Reifen
37B
Äußere Felge
37C
Innere Felge
37D
Verriegelungsstift
8
37B
37E
37F
37E
Hebel
37F
Aufkleber (x5)
37C
AMM
Schrauben
AMM
vier Schrauben (2 x 4 mm)
Verwandte Anleitungen für Hachette Audi Rallye Quattro A2
Inhaltszusammenfassung für Hachette Audi Rallye Quattro A2
- Seite 1 BAUANLEITUNG DAS RESERVERAD In dieser Bauphase werden Sie das Reserverad Ihres Modells zusammenbauen und anbringen. BAUTEILE IM ÜBERBLICK: Reifen Hebel Schrauben Äußere Felge Aufkleber (x5) vier Schrauben (2 x 4 mm) Innere Felge Verriegelungsstift...
- Seite 2 BAUANLEITUNG Verbinden Sie die äußere Felge dem Reifen und richten Sie die Teile wie auf dem Foto gezeigt aus. Drehen Sie die Baugruppe auf den Kopf, um auch die innere Felge zu montieren, wobei die Löcher für die Schrauben mit den entsprechenden gebohrten Zapfen der äußeren Felge überein- stimmen müssen.
- Seite 3 BAUANLEITUNG Nehmen Sie jetzt die Bodenplatte Ihres Modells wieder zur Hand und wiederholen Sie Schritt 2, um die restlichen Aufkleber auf die jeweiligen Speichen der äußeren vier Radfelgen zu kleben (ein Aufkleber pro Felge). Legen Sie das Reserverad in die Reserveradmulde, indem Sie es auf den hervorstehenden Stift des Kofferraumquerträgers setzen.
- Seite 4 BAUANLEITUNG Stecken Sie ein Ende des Hebels in das seitliche Loch des Sperrbolzens 37D, ohne ihn auf der gegenüberliegenden Seite herauszudrücken. Stecken Sie den Stift anschließend in die Mitte des Reserverads. DAS ERGEBNIS So sieht die Bodenplatte Ihres Modells am Ende dieser Bauphase aus.
