BAUANLEITUNG
DIE HINTERE SCHOTTWAND
In dieser Bauphase verbinden Sie die hintere Schottwand mit dem Boden des
Innenraums.

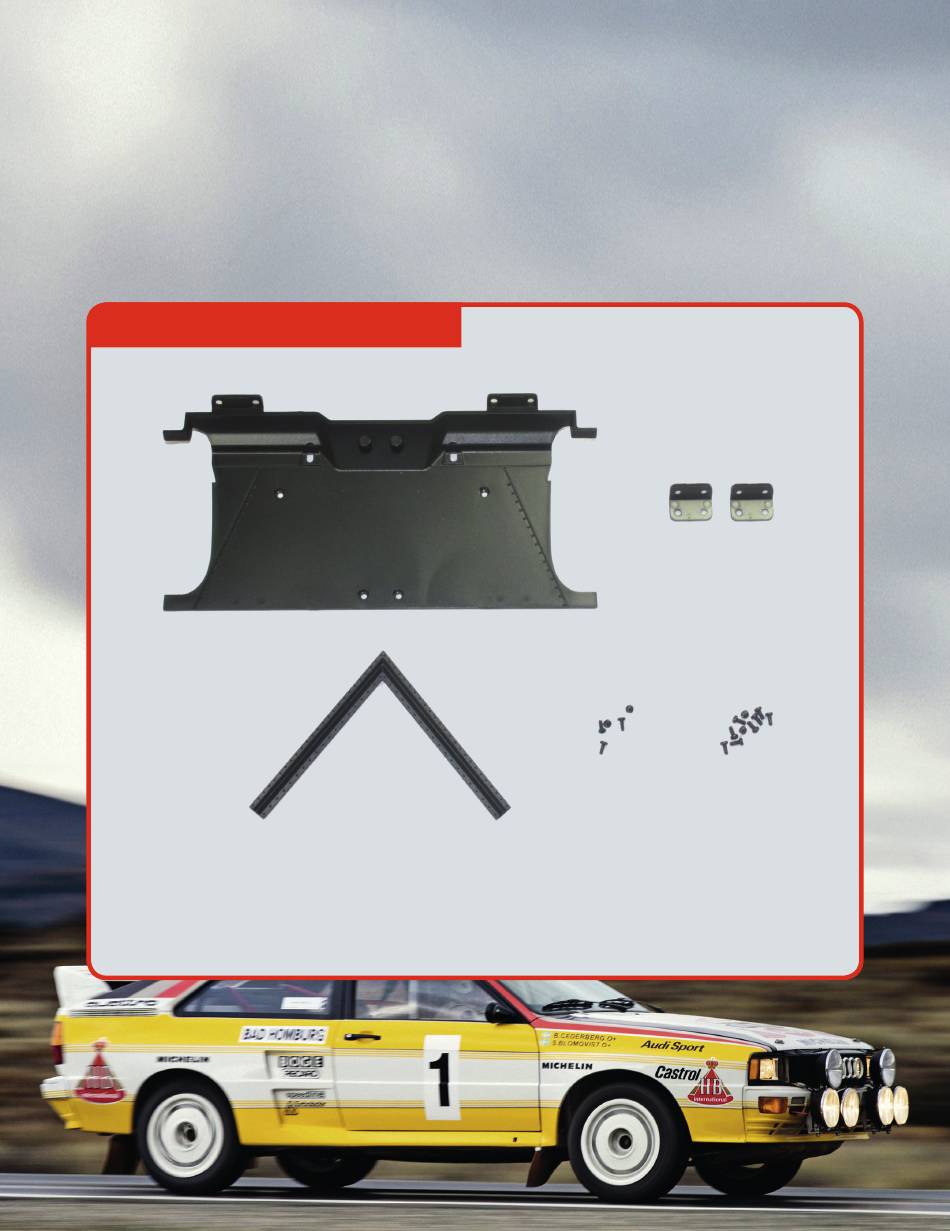

BAUTEILE IM ÜBERBLICK:
48A
Hintere Schottwand des
Innenraums
48B
Halterungen (x2)
48C
V-Träger
8
48A
48C
Schrauben
AP
fünf Schrauben (1.7 x 4 mm)
CP
zehn Schrauben (2 x 4 mm)
48B
AP
CP
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG DIE HINTERE SCHOTTWAND In dieser Bauphase verbinden Sie die hintere Schottwand mit dem Boden des Innenraums. BAUTEILE IM ÜBERBLICK: Hintere Schottwand des Schrauben Innenraums fünf Schrauben (1.7 x 4 mm) zehn Schrauben (2 x 4 mm) Halterungen (x2) V-Träger...
- Seite 2 BAUANLEITUNG Bringen Sie den V-Träger an der Oberseite der Schottwand an, indem Sie die Teile wie gezeigt ausrichten. Befestigen Sie die Teile mit vier Schrauben in den angegebenen Löchern, die Sie an der Unterseite der Schottwand festziehen.
- Seite 3 BAUANLEITUNG Bringen Sie die beiden Halterungen in den entsprechenden Aussparungen an der Oberkante der unteren Stirnseite der Schottwand an. Vergewissern Sie sich, dass sie wie auf dem Foto gezeigt ausgerich- tet sind und befestigen Sie sie mit vier Schrauben (zwei pro Halterung).
- Seite 4 BAUANLEITUNG Heben Sie nun den Boden des Innenraums an und setzen Sie die hintere Schottwand an der markier- ten Stelle ein. Richten Sie die Teile wie abgebildet aus, sodass die vier Aussparungen an der Schottwand mit den entsprechenden gebohrten Stiften an der Unterseite des Bodens übereinstimmen.
