BAUANLEITUNG
KABEL UND ZÜNDKERZEN
In dieser Bauphase bringen Sie einige Detailelemente am oberen Abschnitt der
Spritzwand an und installieren die Zündkerzen am Motor.

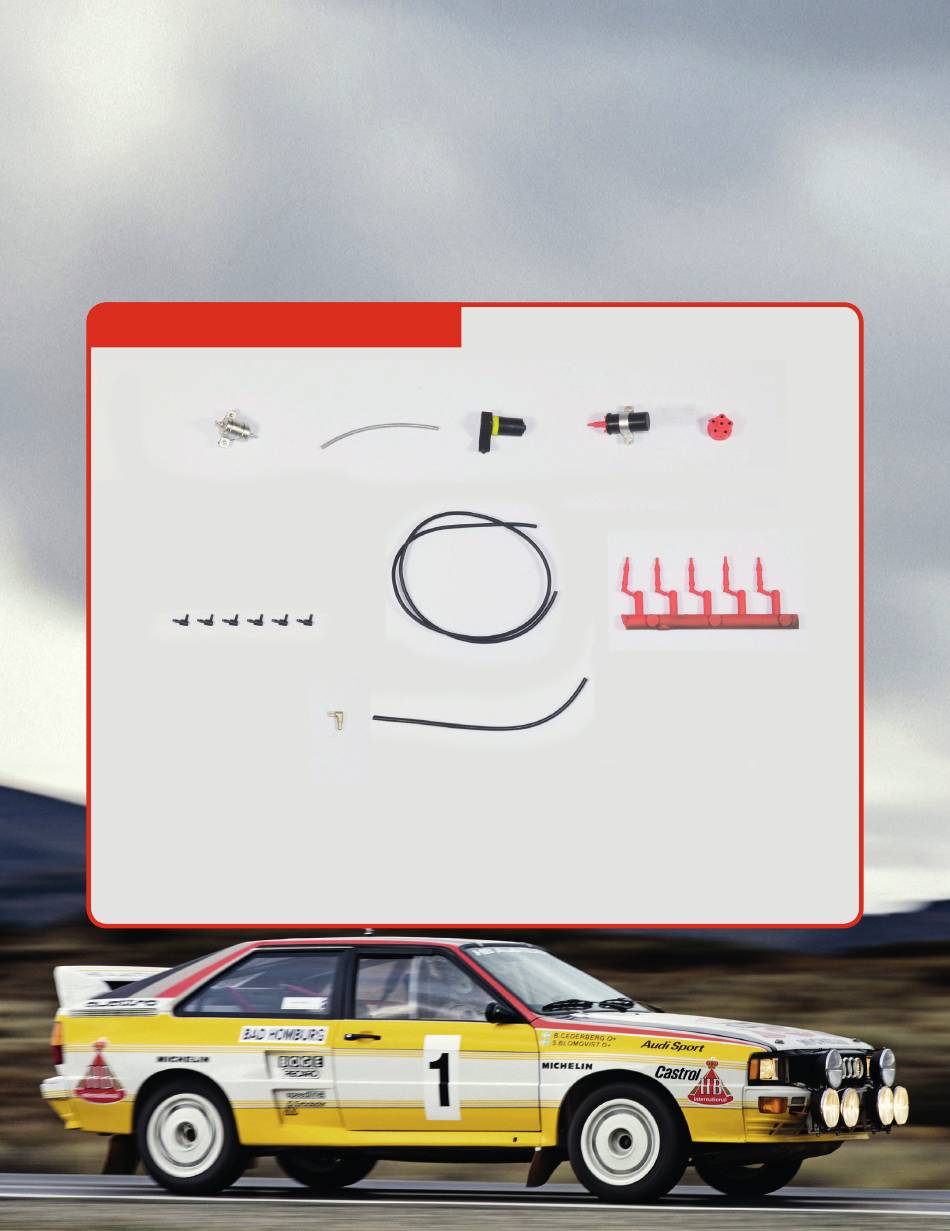

BAUTEILE IM ÜBERBLICK:
66A
66F
66A
Einspritzspule
66B
Graues Kabel
66C
Scheibenwischermotor
66D
Verteilerspule
8
66B
66C
66G
66I
66J
66E
Verteilerkappe
66F
Verteilerstopfen (x6)
66G
Schwarzes Kabel
66H
Zündkerzen (x5)
66D
66E
66H
66I
Anschluss für den Entlüf-
tungsschlauch
66J
Entlüftungsschlauch für den
Zylinderkopfdeckel
