BAUANLEITUNG
DER HINTERE
QUERSTABILISATOR
In dieser Ausgabe montieren Sie den hinteren Querstabilisator Ihres Modells.

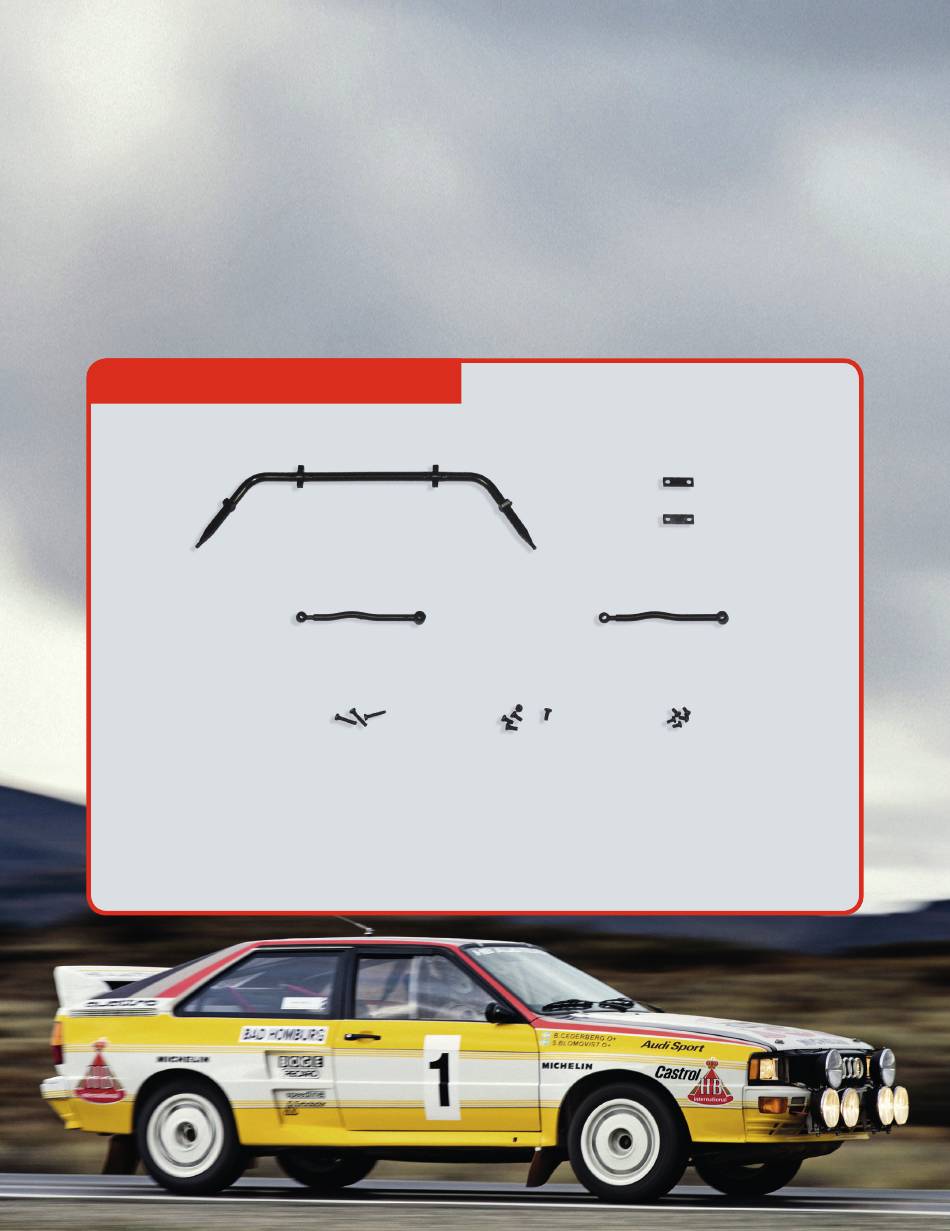

BAUTEILE IM ÜBERBLICK:
26A
Hinterer Querstabilisator
26B
Unterlegscheiben (x2)
26C
Rechter Querlenker
26D
Linker Querlenker
8
26A
26C
AIP
CM
Schrauben
AIP
drei Schrauben (2 x 8 mm)
CM
fünf Schrauben (2 x 4 mm)
SM
fünf Schrauben (1.7 x 3 mm)
26B
26D
SM
