Der zweite sitzrahmen
Quicklinks
BAUANLEITUNG
DER ZWEITE SITZRAHMEN
In dieser Bauphase schließen Sie das Anbringen der Gurte des ersten Sitzes ab
und beginnen mit der Arbeit am zweiten Sitz.

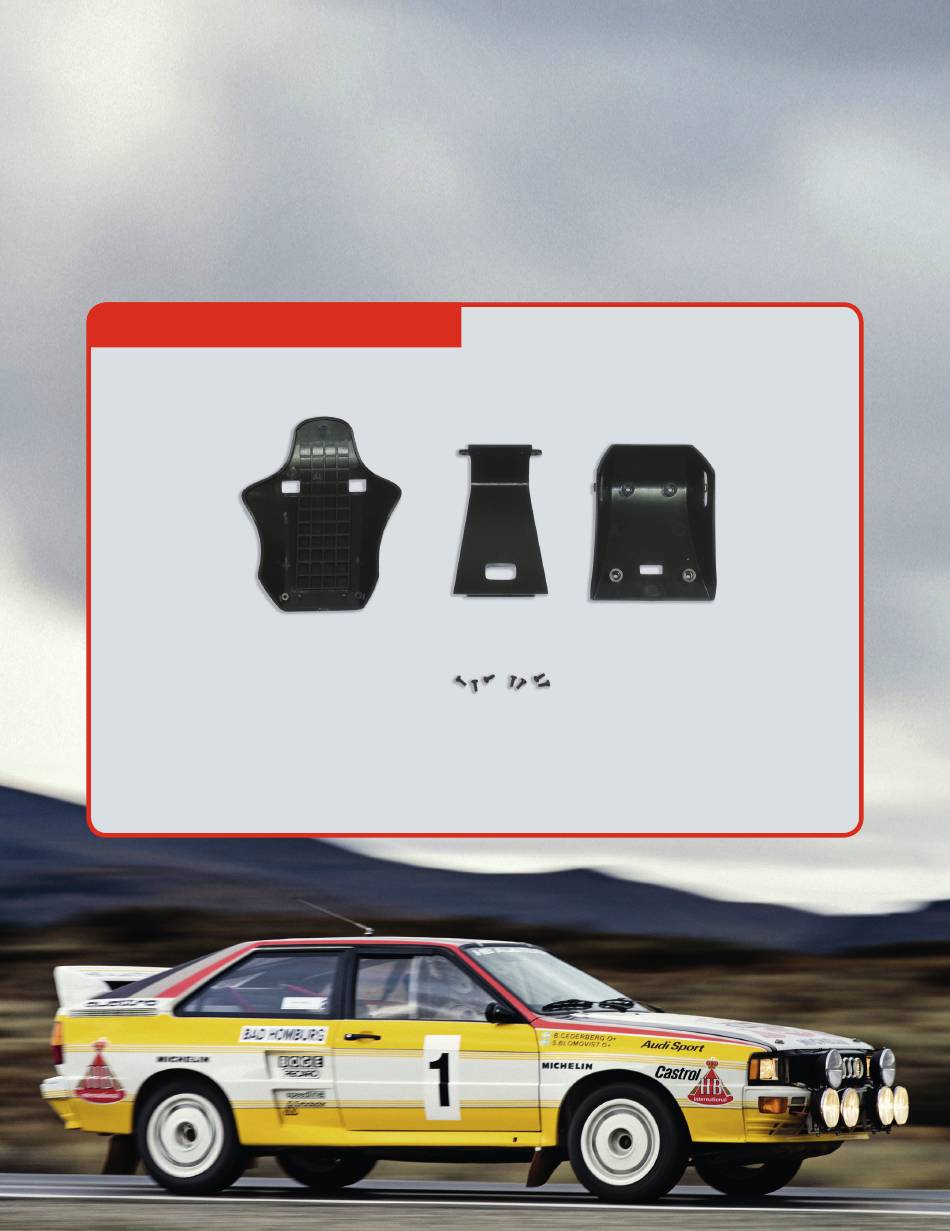

BAUTEILE IM ÜBERBLICK:
41A
Rahmen der Rückenlehne
41B
Verbindungselement
41C
Sitzrahmen
8
41A
41B
AP
Schrauben
AP
sieben Schrauben (1.7 x 4 mm)
41C
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG DER ZWEITE SITZRAHMEN In dieser Bauphase schließen Sie das Anbringen der Gurte des ersten Sitzes ab und beginnen mit der Arbeit am zweiten Sitz. BAUTEILE IM ÜBERBLICK: Rahmen der Rückenlehne Schrauben Verbindungselement sieben Schrauben (1.7 x 4 mm) Sitzrahmen...
- Seite 2 BAUANLEITUNG Nehmen Sie die Sicherheitsgurte des ersten Sitzes und die übrig gebliebenen Bauteile von Bauphase 40 zur Hand. Führen Sie die freien Enden der mittleren Gurte durch die Schlitze der Spannungsregler 40C, wie auf dem ersten Foto gezeigt. Stecken Sie die Enden, die auf dem Foto der oberen Gurte zu sehen sind, in die Spannungsregler und fixieren Sie sie mit zwei 6 mm langen Abschnitten des breiten doppelseitigen Klebebands, das Sie in der Bauphase 40 erhalten haben.
- Seite 3 BAUANLEITUNG Nehmen Sie den Sitz, den Sie in den Bauphasen 38 und 39 zusam- mengebaut haben, wieder zur Hand und platzieren Sie die Sicherheitsgur- te wie gezeigt. Fädeln Sie die freien Enden der oberen Gurte durch die Ösen der Schlaufen 40D, die etwa 1 cm von der Rückenlehne entfernt sind, und durch die Ösen der beiden verbleibenden Haken 40B.
- Seite 4 BAUANLEITUNG Setzen Sie die Bauteile des zweiten Sitzes zusammen, wie in Bauphase 38 beschrieben. Befestigen Sie das Verbindungselement mit zwei Schrauben vom Typ am Rahmen der Rückenlehne 41A. Verbin- den Sie dann den Sitzrahmen mit der Baugruppe und sichern Sie ihn mit vier weiteren Schrauben vom Typ AP.
