BAUANLEITUNG
DER OBERE ABSCHNITT DER
SPRITZWAND
In dieser Bauphase montieren Sie mehrere Elemente im oberen Abschnitt der
Spritzwand.

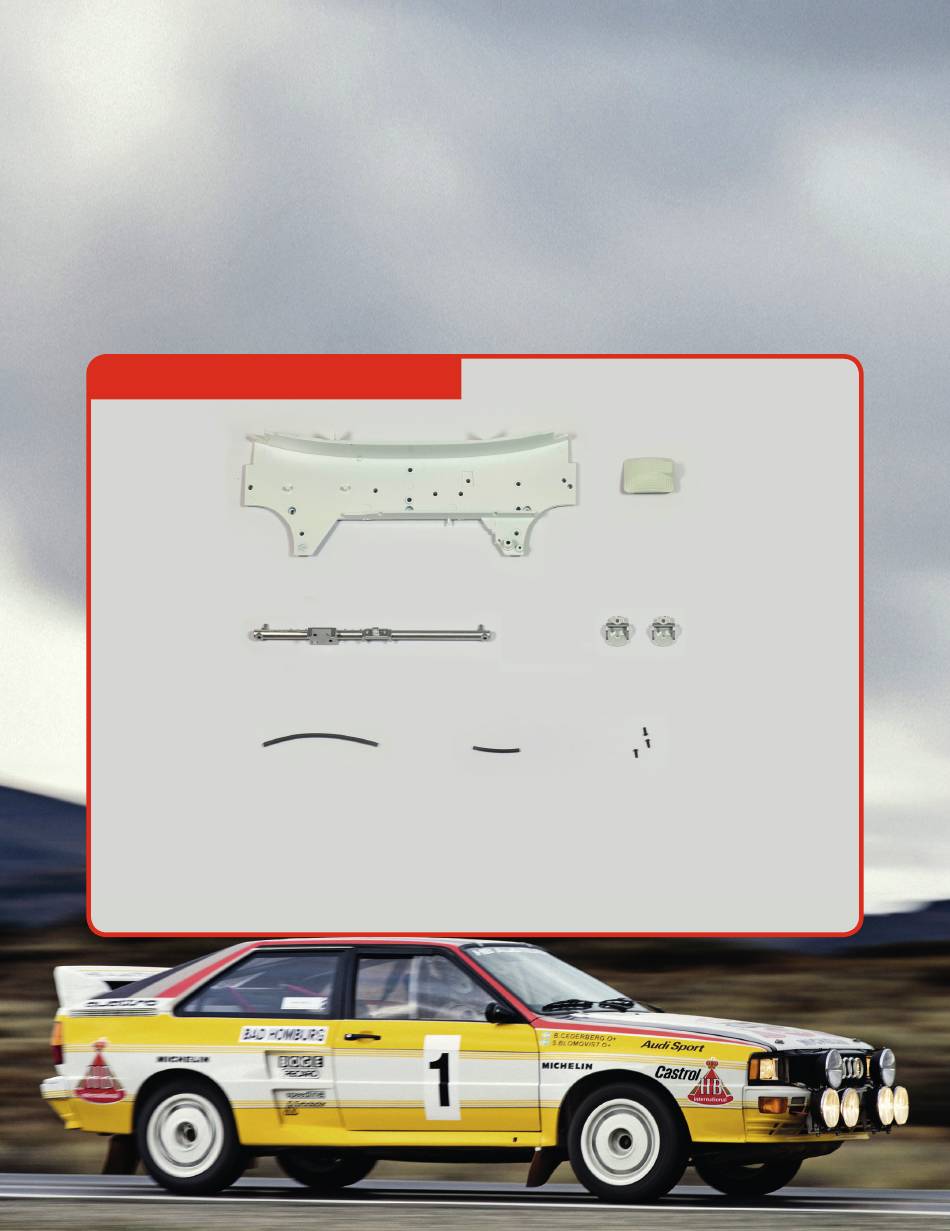

BAUTEILE IM ÜBERBLICK:
61A
61A
Oberer Abschnitt der
Spritzwand
61B
Mittelelement der
Spritzwand
8
61C
61E
61F
61C
Querstange
61D
Halterungen (x2)
61E
Langer Schlauch
61F
Kurzer Schlauch
61B
61D
MP
Schrauben
MP
drei Schrauben (1.2 x 3 mm)
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG DER OBERE ABSCHNITT DER SPRITZWAND In dieser Bauphase montieren Sie mehrere Elemente im oberen Abschnitt der Spritzwand. BAUTEILE IM ÜBERBLICK: Oberer Abschnitt der Querstange Schrauben Spritzwand Halterungen (x2) drei Schrauben (1.2 x 3 mm) Mittelelement der Langer Schlauch Spritzwand Kurzer Schlauch...
- Seite 2 BAUANLEITUNG Bringen Sie eine Halterung an einer der Querstangen an, indem Sie die Teile wie gezeigt ausrichten. Befestigen Sie Halterung und Querstange mit einer Schraube MP.
- Seite 3 BAUANLEITUNG Bringen Sie auf die gleiche Weise die zweite Halterung am anderen Ende der Querstange an und befestigen Sie sie mit einer Schraube MP. Stecken Sie das kurze Rohr auf den Stift der Spritzwand, wie auf dem Foto gezeigt.
- Seite 4 BAUANLEITUNG Verbinden Sie die Quer- stange mit der Wand, indem Sie die Stifte der Querstange in die Löcher der Wand stecken. Richten Sie die Teile wie auf dem Foto gezeigt aus und üben Sie leichten Druck aus, um sie zu befestigen. DAS ERGEBNIS So sieht der obere Ab- schnitt der Spritzwand...
