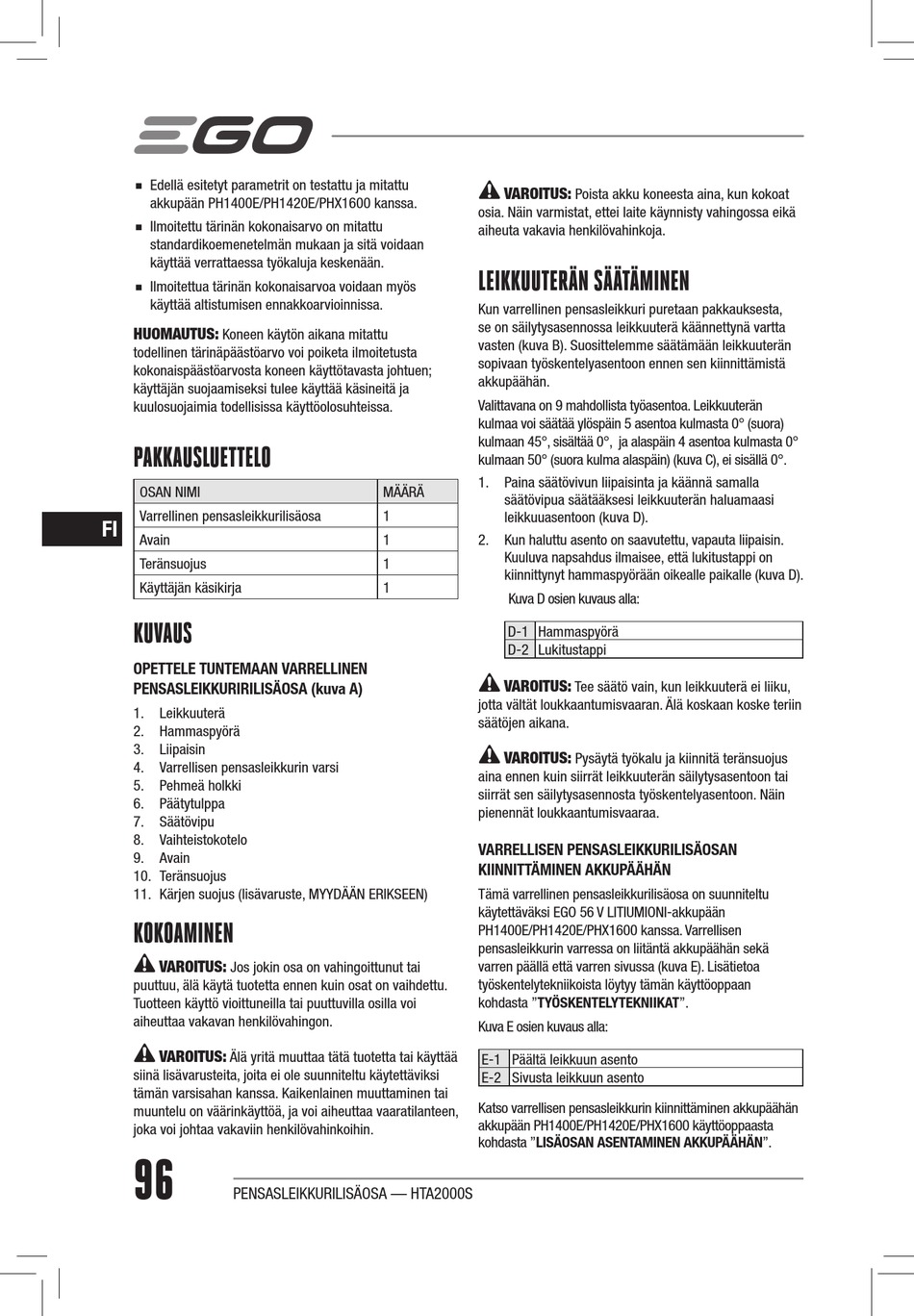

Ego Power+ HTA2000S Bedienungsanleitung Seite 96

◾
Edellä esitetyt parametrit on testattu ja mitattu
akkupään PH1400E/PH1420E/PHX1600 kanssa.
◾
Ilmoitettu tärinän kokonaisarvo on mitattu
standardikoemenetelmän mukaan ja sitä voidaan
käyttää verrattaessa työkaluja keskenään.
◾
Ilmoitettua tärinän kokonaisarvoa voidaan myös
käyttää altistumisen ennakkoarvioinnissa.
HUOMAUTUS:
Koneen käytön aikana mitattu
todellinen tärinäpäästöarvo voi poiketa ilmoitetusta
kokonaispäästöarvosta koneen käyttötavasta johtuen;
käyttäjän suojaamiseksi tulee käyttää käsineitä ja
kuulosuojaimia todellisissa käyttöolosuhteissa.
PAKKAUSLUETTELO
OSAN NIMI
Varrellinen pensasleikkurilisäosa
FI
Avain
Teränsuojus
Käyttäjän käsikirja
KUVAUS
OPETTELE TUNTEMAAN VARRELLINEN
PENSASLEIKKURIRILISÄOSA (kuva A)
1. Leikkuuterä
2. Hammaspyörä
3. Liipaisin
4. Varrellisen pensasleikkurin varsi
5. Pehmeä holkki
6. Päätytulppa
7. Säätövipu
8. Vaihteistokotelo
9. Avain
10. Teränsuojus
11. Kärjen suojus (lisävaruste, MYYDÄÄN ERIKSEEN)
KOKOAMINEN
VAROITUS:
Jos jokin osa on vahingoittunut tai
puuttuu, älä käytä tuotetta ennen kuin osat on vaihdettu.
Tuotteen käyttö vioittuneilla tai puuttuvilla osilla voi
aiheuttaa vakavan henkilövahingon.
VAROITUS:
Älä yritä muuttaa tätä tuotetta tai käyttää
siinä lisävarusteita, joita ei ole suunniteltu käytettäviksi
tämän varsisahan kanssa. Kaikenlainen muuttaminen tai
muuntelu on väärinkäyttöä, ja voi aiheuttaa vaaratilanteen,
joka voi johtaa vakaviin henkilövahinkoihin.
96
PENSASLEIKKURILISÄOSA — HTA2000S
VAROITUS:
osia. Näin varmistat, ettei laite käynnisty vahingossa eikä
aiheuta vakavia henkilövahinkoja.
LEIKKUUTERÄN SÄÄTÄMINEN
Kun varrellinen pensasleikkuri puretaan pakkauksesta,
se on säilytysasennossa leikkuuterä käännettynä vartta
vasten (kuva B). Suosittelemme säätämään leikkuuterän
sopivaan työskentelyasentoon ennen sen kiinnittämistä
akkupäähän.
Valittavana on 9 mahdollista työasentoa. Leikkuuterän
kulmaa voi säätää ylöspäin 5 asentoa kulmasta 0° (suora)
kulmaan 45°, sisältää 0°, ja alaspäin 4 asentoa kulmasta 0°
kulmaan 50° (suora kulma alaspäin) (kuva C), ei sisällä 0°.
1. Paina säätövivun liipaisinta ja käännä samalla
MÄÄRÄ
säätövipua säätääksesi leikkuuterän haluamaasi
1
leikkuuasentoon (kuva D).
1 2. Kun haluttu asento on saavutettu, vapauta liipaisin.
Kuuluva napsahdus ilmaisee, että lukitustappi on
1
kiinnittynyt hammaspyörään oikealle paikalle (kuva D).
1
Kuva D osien kuvaus alla:
D-1 Hammaspyörä
D-2 Lukitustappi
VAROITUS:
jotta vältät loukkaantumisvaaran. Älä koskaan koske teriin
säätöjen aikana.
VAROITUS:
aina ennen kuin siirrät leikkuuterän säilytysasentoon tai
siirrät sen säilytysasennosta työskentelyasentoon. Näin
pienennät loukkaantumisvaaraa.
VARRELLISEN PENSASLEIKKURILISÄOSAN
KIINNITTÄMINEN AKKUPÄÄHÄN
Tämä varrellinen pensasleikkurilisäosa on suunniteltu
käytettäväksi EGO 56 V LITIUMIONI-akkupään
PH1400E/PH1420E/PHX1600 kanssa. Varrellisen
pensasleikkurin varressa on liitäntä akkupäähän sekä
varren päällä että varren sivussa (kuva E). Lisätietoa
työskentelytekniikoista löytyy tämän käyttöoppaan
kohdasta "TYÖSKENTELYTEKNIIKAT".
Kuva E osien kuvaus alla:
E-1 Päältä leikkuun asento
E-2 Sivusta leikkuun asento
Katso varrellisen pensasleikkurin kiinnittäminen akkupäähän
akkupään PH1400E/PH1420E/PHX1600 käyttöoppaasta
kohdasta "LISÄOSAN ASENTAMINEN AKKUPÄÄHÄN".
Poista akku koneesta aina, kun kokoat
Tee säätö vain, kun leikkuuterä ei liiku,
Pysäytä työkalu ja kiinnitä teränsuojus
