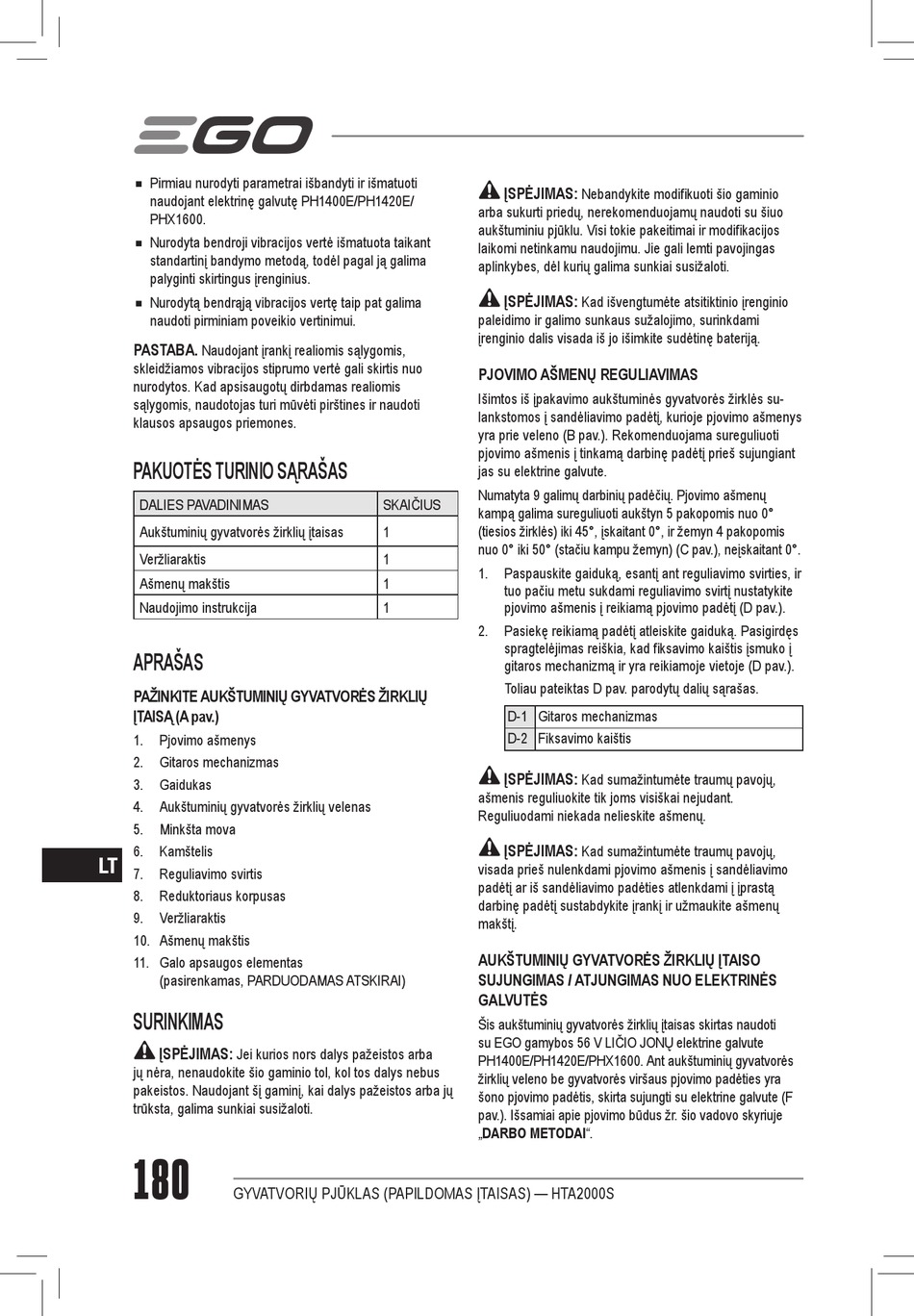

Pirmiau nurodyti parametrai išbandyti ir išmatuoti
naudojant elektrinę galvutę PH1400E/PH1420E/
PHX1600.
◾
Nurodyta bendroji vibracijos vertė išmatuota taikant
standartinį bandymo metodą, todėl pagal ją galima
palyginti skirtingus įrenginius.
◾
Nurodytą bendrąją vibracijos vertę taip pat galima
naudoti pirminiam poveikio vertinimui.
PASTABA.
Naudojant įrankį realiomis sąlygomis,
skleidžiamos vibracijos stiprumo vertė gali skirtis nuo
nurodytos. Kad apsisaugotų dirbdamas realiomis
sąlygomis, naudotojas turi mūvėti pirštines ir naudoti
klausos apsaugos priemones.
PAKUOTĖS TURINIO SĄRAŠAS
DALIES PAVADINIMAS
Aukštuminių gyvatvorės žirklių įtaisas
Veržliaraktis
Ašmenų makštis
Naudojimo instrukcija
APRAŠAS
PAŽINKITE AUKŠTUMINIŲ GYVATVORĖS ŽIRKLIŲ
ĮTAISĄ (A pav.)
1. Pjovimo ašmenys
2. Gitaros mechanizmas
3. Gaidukas
4. Aukštuminių gyvatvorės žirklių velenas
5. Minkšta mova
6. Kamštelis
LT
7. Reguliavimo svirtis
8. Reduktoriaus korpusas
9. Veržliaraktis
10. Ašmenų makštis
11. Galo apsaugos elementas
(pasirenkamas, PARDUODAMAS ATSKIRAI)
SURINKIMAS
ĮSPĖJIMAS:
Jei kurios nors dalys pažeistos arba
jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus
pakeistos. Naudojant šį gaminį, kai dalys pažeistos arba jų
trūksta, galima sunkiai susižaloti.
180
GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000S
ĮSPĖJIMAS:
arba sukurti priedų, nerekomenduojamų naudoti su šiuo
aukštuminiu pjūklu. Visi tokie pakeitimai ir modifikacijos
laikomi netinkamu naudojimu. Jie gali lemti pavojingas
aplinkybes, dėl kurių galima sunkiai susižaloti.
ĮSPĖJIMAS:
paleidimo ir galimo sunkaus sužalojimo, surinkdami
įrenginio dalis visada iš jo išimkite sudėtinę bateriją.
PJOVIMO AŠMENŲ REGULIAVIMAS
Išimtos iš įpakavimo aukštuminės gyvatvorės žirklės su-
lankstomos į sandėliavimo padėtį, kurioje pjovimo ašmenys
yra prie veleno (B pav.). Rekomenduojama sureguliuoti
pjovimo ašmenis į tinkamą darbinę padėtį prieš sujungiant
jas su elektrine galvute.
Numatyta 9 galimų darbinių padėčių. Pjovimo ašmenų
SKAIČIUS
kampą galima sureguliuoti aukštyn 5 pakopomis nuo 0°
1 (tiesios žirklės) iki 45°, įskaitant 0°, ir žemyn 4 pakopomis
nuo 0° iki 50° (stačiu kampu žemyn) (C pav.), neįskaitant 0°.
1
1. Paspauskite gaiduką, esantį ant reguliavimo svirties, ir
1
tuo pačiu metu sukdami reguliavimo svirtį nustatykite
1 pjovimo ašmenis į reikiamą pjovimo padėtį (D pav.).
2. Pasiekę reikiamą padėtį atleiskite gaiduką. Pasigirdęs
spragtelėjimas reiškia, kad fiksavimo kaištis įsmuko į
gitaros mechanizmą ir yra reikiamoje vietoje (D pav.).
Toliau pateiktas D pav. parodytų dalių sąrašas.
D-1 Gitaros mechanizmas
D-2 Fiksavimo kaištis
ĮSPĖJIMAS:
ašmenis reguliuokite tik joms visiškai nejudant.
Reguliuodami niekada nelieskite ašmenų.
ĮSPĖJIMAS:
visada prieš nulenkdami pjovimo ašmenis į sandėliavimo
padėtį ar iš sandėliavimo padėties atlenkdami į įprastą
darbinę padėtį sustabdykite įrankį ir užmaukite ašmenų
makštį.
AUKŠTUMINIŲ GYVATVORĖS ŽIRKLIŲ ĮTAISO
SUJUNGIMAS / ATJUNGIMAS NUO ELEKTRINĖS
GALVUTĖS
Šis aukštuminių gyvatvorės žirklių įtaisas skirtas naudoti
su EGO gamybos 56 V LIČIO JONŲ elektrine galvute
PH1400E/PH1420E/PHX1600. Ant aukštuminių gyvatvorės
žirklių veleno be gyvatvorės viršaus pjovimo padėties yra
šono pjovimo padėtis, skirta sujungti su elektrine galvute (F
pav.). Išsamiai apie pjovimo būdus žr. šio vadovo skyriuje
„DARBO METODAI".
Nebandykite modifikuoti šio gaminio
Kad išvengtumėte atsitiktinio įrenginio
Kad sumažintumėte traumų pavojų,
Kad sumažintumėte traumų pavojų,
