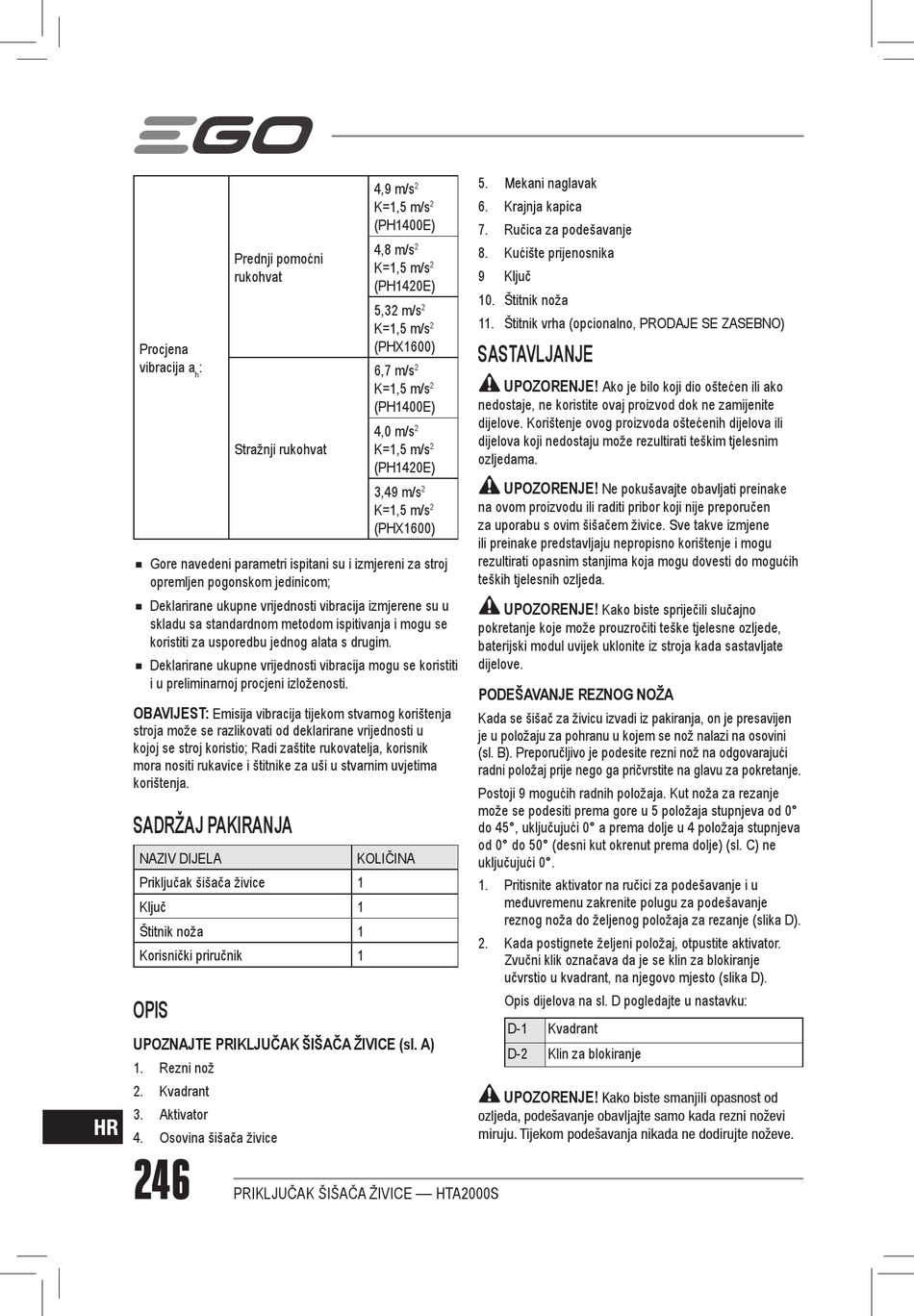

Ego Power+ HTA2000S Bedienungsanleitung Seite 246

Prednji pomoćni
rukohvat
Procjena
vibracija a :
h
Stražnji rukohvat
◾
Gore navedeni parametri ispitani su i izmjereni za stroj
opremljen pogonskom jedinicom;
◾
Deklarirane ukupne vrijednosti vibracija izmjerene su u
skladu sa standardnom metodom ispitivanja i mogu se
koristiti za usporedbu jednog alata s drugim.
◾
Deklarirane ukupne vrijednosti vibracija mogu se koristiti
i u preliminarnoj procjeni izloženosti.
OBAVIJEST:
Emisija vibracija tijekom stvarnog korištenja
stroja može se razlikovati od deklarirane vrijednosti u
kojoj se stroj koristio; Radi zaštite rukovatelja, korisnik
mora nositi rukavice i štitnike za uši u stvarnim uvjetima
korištenja.
SADRŽAJ PAKIRANJA
NAZIV DIJELA
Priključak šišača živice
Ključ
Štitnik noža
Korisnički priručnik
OPIS
UPOZNAJTE PRIKLJUČAK ŠIŠAČA ŽIVICE (sl. A)
1. Rezni nož
2. Kvadrant
3. Aktivator
HR
4. Osovina šišača živice
246
PRIKLJUČAK ŠIŠAČA ŽIVICE — HTA2000S
5. Mekani naglavak
4,9 m/s
2
6. Krajnja kapica
K=1,5 m/s
2
(PH1400E)
7. Ručica za podešavanje
4,8 m/s
2
8. Kućište prijenosnika
K=1,5 m/s
2
9 Ključ
(PH1420E)
10. Štitnik noža
5,32 m/s
2
11. Štitnik vrha (opcionalno, PRODAJE SE ZASEBNO)
K=1,5 m/s
2
(PHX1600) SASTAVLJANJE
6,7 m/s
2
UPOZORENJE!
K=1,5 m/s
2
nedostaje, ne koristite ovaj proizvod dok ne zamijenite
(PH1400E)
dijelove. Korištenje ovog proizvoda oštećenih dijelova ili
4,0 m/s
2
dijelova koji nedostaju može rezultirati teškim tjelesnim
K=1,5 m/s
2
ozljedama.
(PH1420E)
UPOZORENJE!
3,49 m/s
2
na ovom proizvodu ili raditi pribor koji nije preporučen
K=1,5 m/s
2
za uporabu s ovim šišačem živice. Sve takve izmjene
(PHX1600)
ili preinake predstavljaju nepropisno korištenje i mogu
rezultirati opasnim stanjima koja mogu dovesti do mogućih
teških tjelesnih ozljeda.
UPOZORENJE!
pokretanje koje može prouzročiti teške tjelesne ozljede,
baterijski modul uvijek uklonite iz stroja kada sastavljate
dijelove.
PODEŠAVANJE REZNOG NOŽA
Kada se šišač za živicu izvadi iz pakiranja, on je presavijen
je u položaju za pohranu u kojem se nož nalazi na osovini
(sl. B). Preporučljivo je podesite rezni nož na odgovarajući
radni položaj prije nego ga pričvrstite na glavu za pokretanje.
Postoji 9 mogućih radnih položaja. Kut noža za rezanje
može se podesiti prema gore u 5 položaja stupnjeva od 0°
do 45°, uključujući 0° a prema dolje u 4 položaja stupnjeva
od 0° do 50° (desni kut okrenut prema dolje) (sl. C) ne
KOLIČINA
uključujući 0°.
1
1. Pritisnite aktivator na ručici za podešavanje i u
međuvremenu zakrenite polugu za podešavanje
1
reznog noža do željenog položaja za rezanje (slika D).
1
2. Kada postignete željeni položaj, otpustite aktivator.
1
Zvučni klik označava da je se klin za blokiranje
učvrstio u kvadrant, na njegovo mjesto (slika D).
Opis dijelova na sl. D pogledajte u nastavku:
D-1
D-2
UPOZORENJE!
ozljeda, podešavanje obavljajte samo kada rezni noževi
miruju. Tijekom podešavanja nikada ne dodirujte noževe.
Ako je bilo koji dio oštećen ili ako
Ne pokušavajte obavljati preinake
Kako biste spriječili slučajno
Kvadrant
Klin za blokiranje
Kako biste smanjili opasnost od
