Durchflussmessgerät Proline Promag W

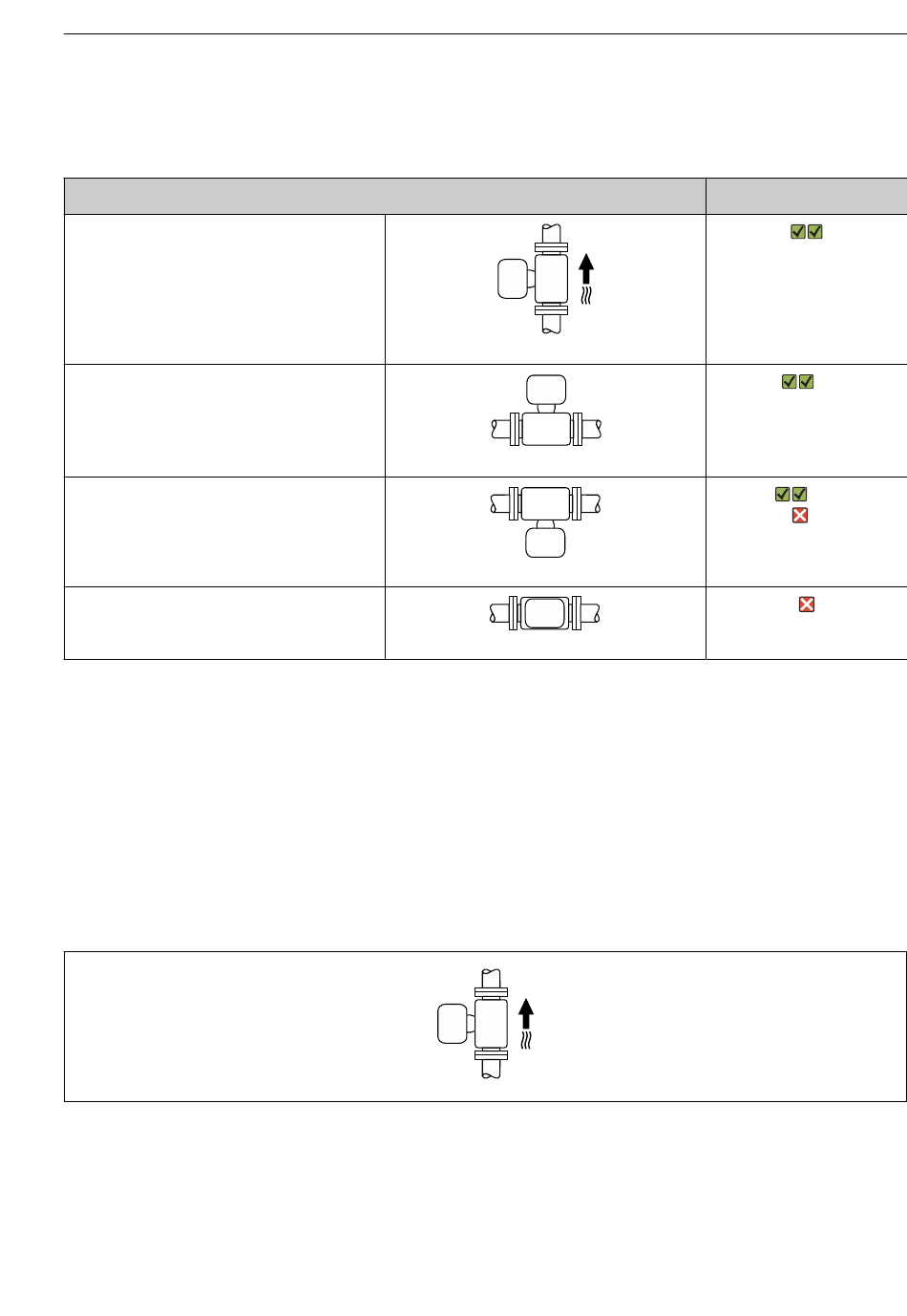

Einbaulage
Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchflussrich-
tung einzubauen.
Vertikale Einbaulage
Horizontale Einbaulage Messumformer
oben
Horizontale Einbaulage Messumformer
unten
Horizontale Einbaulage Messumformer
seitlich
1) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
2) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu vermeiden,
das Gerät mit dem Messumformerteil nach unten gerichtet einbauen.
4) Bei eingeschalteter Leerrohrüberwachung: Leerrohrüberwachung funktioniert nur, wenn das Messumformerge-
häuse nach oben gerichtet ist.
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Leerrohrüberwachung.
Endress+Hauser
Einbaulage Empfehlung
A0015591
1)
A0015589
2) 3)
4)
A0015590
A0015592
Montage
A0015591
