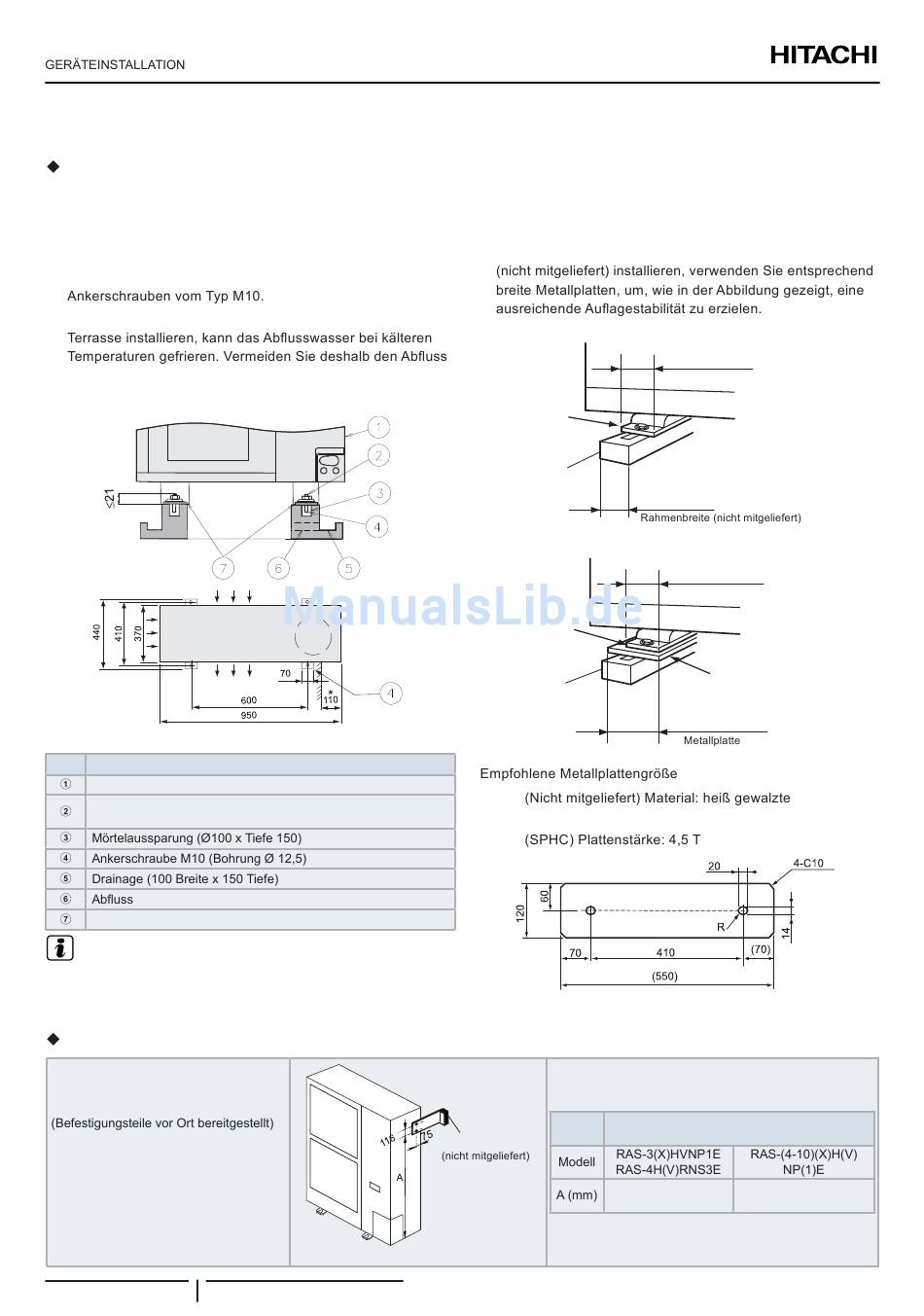

7.1.2 Voraussetzungen für den Installationsort
Betonfundament
1 Das Fundament kann ebenerdig sein; empfohlen werden
100-300 mm über Bodenniveau.
2 Installieren Sie eine Wasserablaufdrainage um die
Fundamentplatte herum.
3 Wenn Sie das Außengerät installieren, befestigen Sie es mit
4 Wenn Sie das Außengerät auf einem Dach oder auf einer
in Bereichen, die oft betreten werden, da sonst Rutschgefahr
besteht.
*
Abstand für untere Rohrleitungen
Nr.
Außengerät
Schneiden Sie diesen Teil der Schraube ab. Andernfalls kann
die Wartungsklappe nur schwer entfernt werden.
Vibrationsdämpfergummi.
H I N W E I S
Wenn die mit einem * markierten Maße eingehalten werden, ist das
Anschließen der Rohre von unten ohne Störungen durch den Untergrund
leicht möglich.
Gerät an der Wand befestigen
Befestigen Sie das Gerät entsprechend
der Abbildung an der Wand.
Der Untergrund muss so beschaffen sein,
dass Verformungen und Störgeräusche
vermieden werden.
Verwenden Sie eine Gummimatte, um
die Übertragung von Schwingungen auf
Gebäudeteile zu vermeiden.
52
PMML0393B rev.1 - 02/2016
Beschreibung
5 Der gesamte Fuß des Außengeräts sollte bei der Installation
auf dem Untergrund stehen. Bei der Verwendung einer
Vibrationsdämpfermatte sollte das Gerät genauso platziert
werden. Wenn Sie das Außengerät auf einem Rahmen
Außengerät
liegt nicht
stabil auf
Rahmen
Außengerät
liegt stabil auf
Rahmen
-
Baustahlplatte
-
Markie-
rung
Gummimaterial
FALSCH
70 mm
Grundplattenbreite des Außengeräts
60mm
RICHTIG
70 mm
Grundplattenbreite des Außengeräts
100mm oder mehr
Abmessungen
529
1109
