PROOF TB
Maße in mm

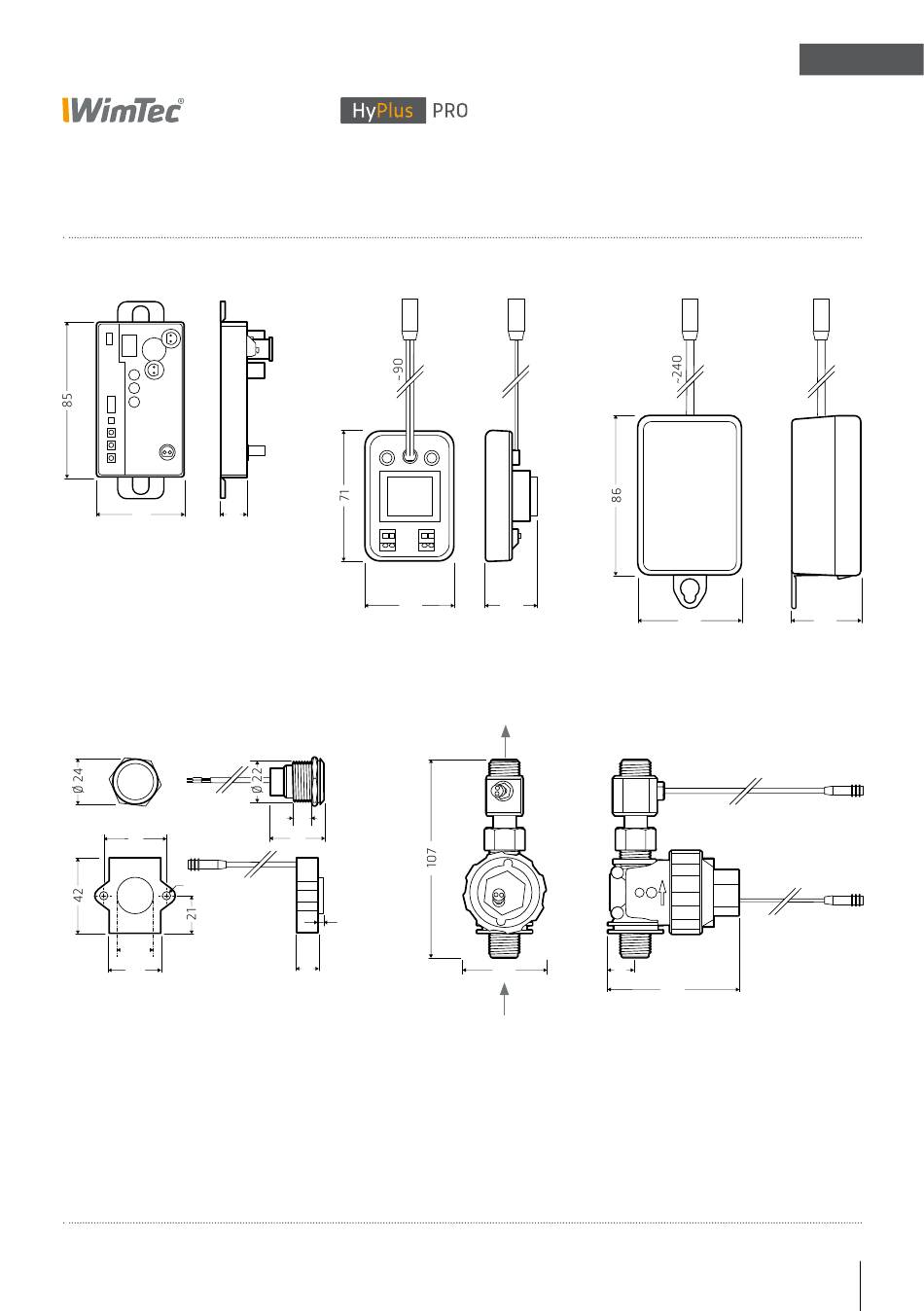

Elektronikmodul:
50
15
Taster | Infrarotsensor:
~600
34
~600
Ø 4,4
Ø 20
29
Montagehinweis: Der Taster sowie der Infrarotsensor sind für einen Einbau in
horizontalen Flächen nicht geeignet.
Der Infrarotsensor wird nur für einen Einsatz im Innenbereich empfohlen. Bei der
Bedienung über den Infrarotsensor mit aktivierter Benutzererkennung ist bei der
Platzierung des Sensors zu beachten, dass sich der Benutzer bei der Wasserent-
nahme im Ansprechbereich der Sensorik befindet (z.B. mittig unter dem Auslauf).
EB-Netzteil:
48
Magnetventil und Temperatursensor:
10
30
3
12
Batteriemodul:
28
Ablauf
G 3/8" AG
45
15
71
Zulauf
G 3/8" AG
DE
55
37
~370
~400
