• Far scorrere la chiave aperta sul dado e far scorrere la chiave sull'albero sottile del
motore. Utilizzare le figure 2 e 3 come riferimento.
• Tenere saldamente la chiave e allentare il dado in senso antiorario con la chiave
aperta.
• Rimuovere il dado, la flangia esterna e il disco di separazione dall'asse del motore.
La flangia interna ha un bordo verticale e si inserisce nel supporto dell'asse del disco
da taglio.
• Fissare sempre la flangia interna sul lato interno (più vicino al motore).

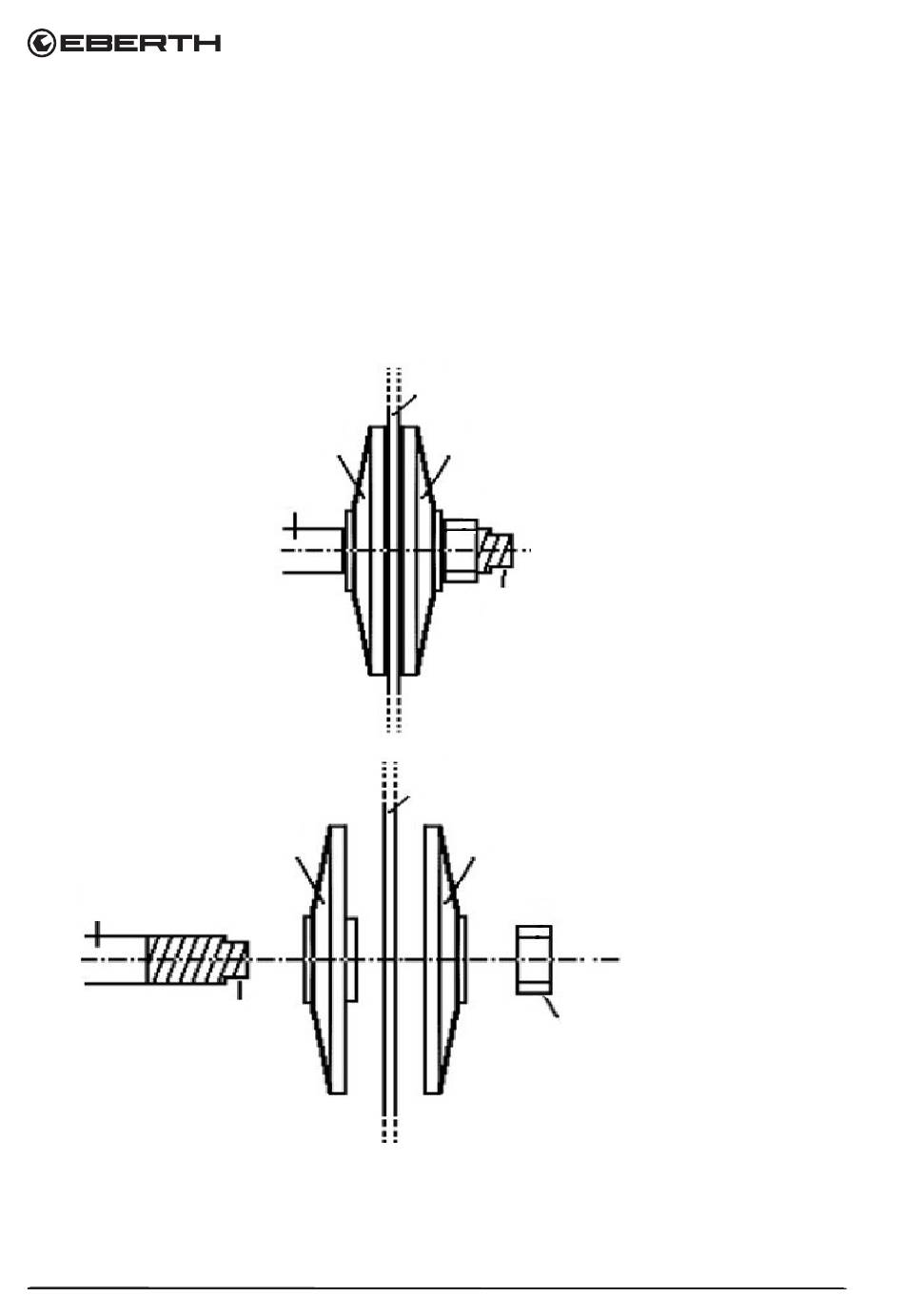

Interno
Flangia della lama
Flangia inter-
na della lama
Asse motore
• Sostituire il disco di falciatura con un altro dello stesso tipo. Non utilizzare mai dischi
da taglio segmentati.
• Il disco di falciatura ruota in senso orario. Inserire il nuovo disco di taglio nel corretto
senso di rotazione.
14
Asse motore
Asse
Lama
Flangia esterna della lama
Asse
Lama
Flangia esterna della lama
Bullone della testa
Figura 3
Figura 4
V. 1.0
IT
