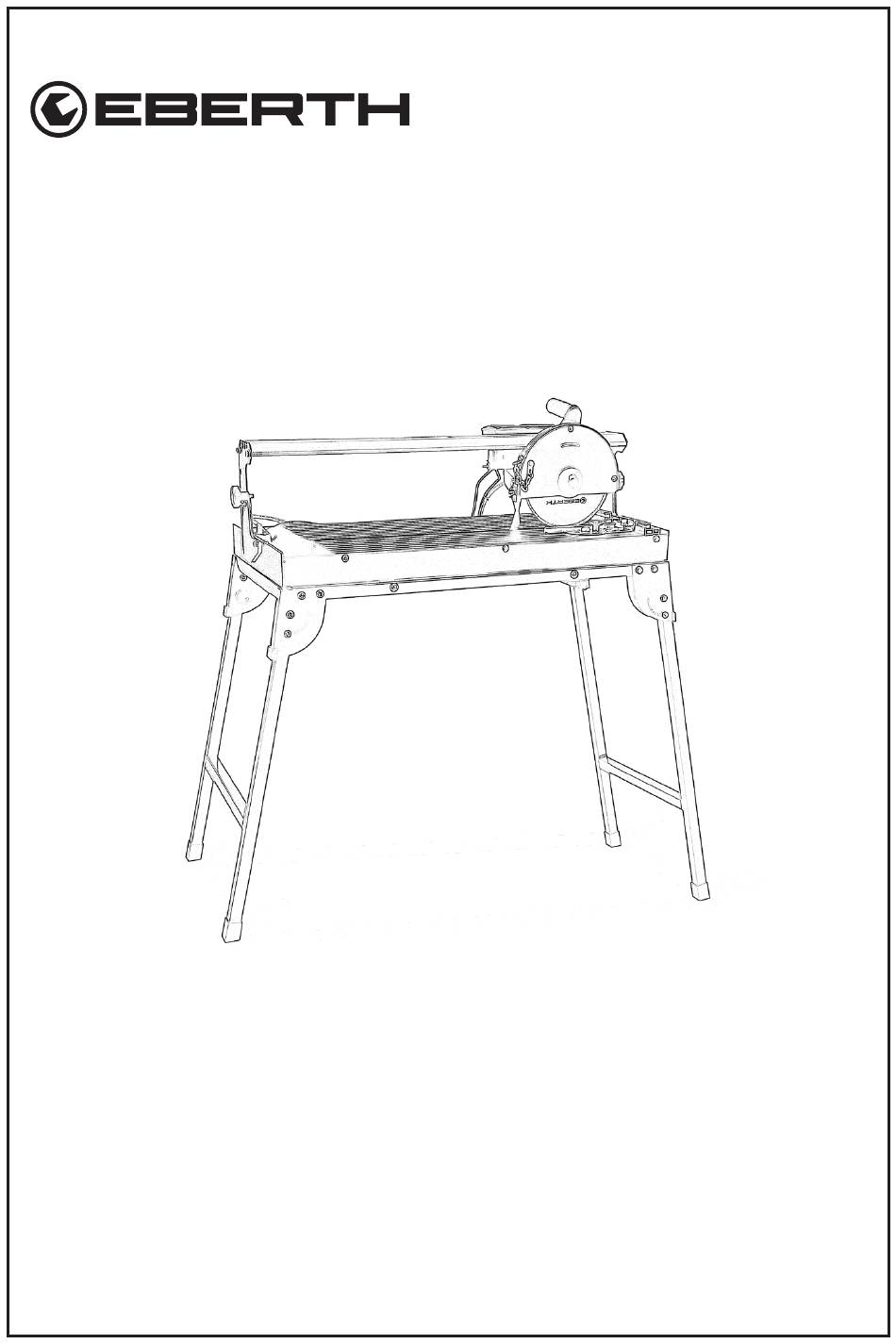

- Seite 1 FLIESENSCHNEIDEMASCHINE FLIESENSCHNEIDEMASCHINE BEDIENUNGSANLEITUNG TC3-EL620 EN FR IT ES NL PL SE...
- Seite 2 Lesen Sie sich die Bedienungsanleitung sorgfältig durch! Die Bedienperson muss zur Gewährleistung der sicheren Handhabung die Bedienungsanleitung lesen und verstehen. Auch Bediener mit Erfahrung mit dem Gerät müssen die Bedienungsanleitung lesen und verstehen. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch lebensgefährlich gefährden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ........................3 Lieferumfang ..........................4 Bestimmungsgemäße Verwendung ...................5 Zeichenerklärung ........................6 Gebots- und Verbotszeichen ....................7 Symbole und Abbildungen ......................7 Allgemeine Sicherheitshinweise ....................8 Sicherheit von Personen ......................8 Arbeitskleidung .........................8 Sicherheit am Arbeitsplatz .......................9 Elektrische Sicherheit ......................10 Unbedingt Netzstecker ziehen vor ..................10 Flüssigkeiten, Stäube und Dämpfe ..................10 Sicherheitshinweise gegen Rückschlag ................ -
Seite 4: Lieferumfang
Lieferumfang Neueste technische Änderungen können von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. Technische Änderungen am Produkt im Rahmen der Verbesserung der Bedienungseigenschaften und der Weiterentwicklung behalten wir uns vor. Sollten Sie Ersatzteile benötigen, verwenden Sie ausschließlich Originalersatzteile! Tabelle 1 Bezeichnung Anzahl Bild... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Betriebssicherheit des Geräts ist nur bei bestimmungsgemäßer Verwendung entspre- chend der Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestimmungs- gemäße Verwendung hinausgehende, andersartige Verwendung des Geräts gilt als nicht bestimmungsgemäß. Das Gerät ist ausschließlich zum Längs- und Querschneiden von Keramik, Marmor, Klinker usw. -
Seite 6: Zeichenerklärung
Zeichenerklärung Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Bedienungsanleitung durch Zeichen gekennzeichnet. Befolgen Sie die Hinweise, um Personen- und Sachschäden zu vermeiden. Warnhinweise Dieses Zeichen macht auf unmittelbar drohende Gefahr auf- merksam, die zu schweren Körperverletzungen oder zum Tod führt. -
Seite 7: Gebots- Und Verbotszeichen
Gebots- und Verbotszeichen Schutzausrüstung tragen! Überprüfen Sie Ihr Gerät bevor Sie es einschalten. Halten Sie die Schutzeinrichtungen an ihrem Platz und in funktions- tüchtigem Zustand. Gerät verändern -verboten! Offenes Feu- er verboten! Symbole und Abbildungen Bitte lesen Sie vor der Benutzung die Bedienungsanleitung! Tipp! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Maschine zu beachten sind. -
Seite 8: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Beachten Sie die Sicherheits- und Warnhinweise auf dem Gerät und leisten Sie den Hinweisen Folge! Neben den Hinweisen in dieser Be- dienungsanleitung müssen die allgemeinen Sicherheits- und Unfall- verhütungsvorschriften des Gesetzgebers berücksichtigt werden. Sicherheit von Personen • Als Erstbenutzer lassen Sie sich von einem Fachmann einweisen. •... -
Seite 9: Sicherheit Am Arbeitsplatz
• Tragen Sie immer Kleidung, die zweckmäßig und eng anliegend, aber nicht hinderlich ist. • Tragen Sie bei allen Arbeiten stets Kleidung auf festem Material. Sicherheit am Arbeitsplatz • Niemals die Sicherheitseinrichtungen am Gerät demontieren oder un- brauchbar machen. • Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. •... -
Seite 10: Elektrische Sicherheit
Elektrische Sicherheit • Gerät nur über einen Fehlerstrom- Schutzschalter anschließen (FI-Schutz- schalter). Besitzt Ihr Stromanschluss keinen Fehlerstromschutzschalter, muss das Gerät über einen PRCD Schutzschalter betrieben werden! • Verwenden Sie niemals beschädigte oder defekte Steckdosen, Netz und Verlängerungskabel. • Der Anschlussstecker des Gerätes muss in die Steckdose passen. Niemals den Anschlussstecker verändern. -
Seite 11: Sicherheitshinweise Gegen Rückschlag
Sicherheitshinweise gegen Rückschlag • Halten Sie das Gerät gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. •... -
Seite 12: Restrisiken
Restrisiken Auch bei Einhaltung aller einschlägigen Sicherheitsbestimmungen und der vom Hersteller genannten bestimmungsgemäßen Verwendung, kann es aufgrund der durch den Verwen- dungszweck bestimmten Konstruktion zu Risiken kommen. • Berührung der Diamantscheibe im nicht abgedeckten Bereich. • Eingreifen in die laufende Diamantscheibe. •... -
Seite 13: Gerätebeschreibung
Gerätebeschreibung Abbildung 1 Tabelle 2 Klappbarer Rahmen 2. Verriegelungsknopf für Rahmen 3. Knob für Einstellung Schnittwinkel 4. Motorschiene 5. EIN/AUS-Schalter 6. Motor Zusatzgriff 8. Trennscheibenabdeckung Laser 10. Anschlag 1 1. Winkelanschlag 12. Wasserwanne 13. Diamantrennscheibe 14. Dämpfer 15. Arbeitstisch V. 1.1... -
Seite 14: Montage
Montage Aus Verpackungsgründen ist diese Maschine nicht komplett montiert. Die zu montierenden Teile befinden sich in der Verpackung. Schließen Sie das Gerät nicht an die Netzsteckdose an, bevor das Gerät zu- sammengebaut ist! • Verwenden Sie zur Montage die Beschreibung des Gerätes als visuelle Hilfe. •... - Seite 15 • Befestigen Sie dann die Wasserpumpe (Abb.3) an dem dafür vorgesehenen Platz in der Wasserwanne. Wasserschlauch Pumpe Kabel Abbildung 3 Die Lieferung erfolgt ohne Anschluss des Wasserschlauchs an die Pumpe. Schließen Sie daher den Wasserschlauch vor der Montage der Pumpe an. Achten Sie dabei darauf, dass beim wieder Einsetzen des Tisches Kabel und Schlauch nicht eingeklemmt werden.
-
Seite 16: Montage Des Zusatzgriffs
Montage des Zusatzgriffs • Montieren Sie den Zusatzgriff mit Schrauben wie in Abbildung 4 gezeigt. Zusatzgriff Motorschiene Schrauben Abbildung 4 Montage des Winkelanschlags • Montieren Sie den Winkelanschlag in der in Abbildung 5 gezeigten Position mit Befestigungsschrauben. Befestigungsschrauben Winkelanschlag Wasserwanne Abbildung 5 V. -
Seite 17: Trennscheibe Wechseln
Trennscheibe wechseln Abbildung 6 Abbildung 7 Tabelle 3 8. Trennscheibenabdeckung 13. Diamanttrennscheibe 16. Außenflansch 17. Flanschmutter (Linksgewinde!) 18. Motorachse 19. Linksgewinde von Motorachse 20. Innenflansch V. 1.1... -
Seite 18: Laser Einstellen
• Schalten Sie den Fliesenschneider aus und ziehen Sie den Netzstecker aus der Steck- dose. Die Trennscheibe kann sich auch nach dem Ausschalten des Geräts weiterdre- hen. Warten Sie daher, bis die Trennscheibe zum Stillstand gekommen ist. • Lösen Sie drei Schrauben der Trennscheibenabdeckung (8) und entfernen Sie diese. •... -
Seite 19: Inbetriebnahme
Inbetriebnahme • Füllen Sie die Wasserwanne mit Wasser bis ca. 5 mm unter die Oberkante der Was- serwanne. Achten Sie darauf, dass die Wasserpumpe vollständig unter Wasser steht und keine Luft zieht. Gerät nie ohne Wasser verwenden! • Stellen Sie den EIN/AUS-Schalter auf AUS und stecken Sie den Netzstecker in die Steckdose. - Seite 20 Die Trennscheibe bleibt nach Abschaltung des Fliesenschneider nicht sofort stehen, sondern läuft noch kurz nach! Um einen Gehrungsschnitt von 90° bis 45° durchzuführen, schwenken Sie das ge- samte Maschinenoberteil mit der Trennscheibe. • Die beiden Griffbefestigungen an der Seite (3) lösen, den gewünschten Winkel ein- stellen und die Sterngriffe wieder festziehen.
-
Seite 21: Reinigung, Pflege Und Wartung
Reinigung, Pflege und Wartung Um einen dauerhaften und ordnungsgemäßen Betrieb gewährleisten zu können, ist eine regelmäßige Reinigung und Wartung des Gerätes notwending. Im Falle eines Defekts ver- suchen Sie keinesfalls das Gerät selbstständig zu reparieren, sondern wenden Sie sich an einen Fachbetrieb oder Ihren Händler. -
Seite 22: Transport
Transport Während des Transports sollten heftige Erschütterungen und Zusammenstöße vermieden werden. Wenn das Produkt längere Zeit nicht benutzt wird, sollte es in einem zugigen, trockenen und kohlensäurefreien Lager untergebracht werden; wenn es vorübergehend gelagert werden muss, sollten Maßnahmen zum Schutz vor Regen und zur Sicherheit ge- troffen werden. -
Seite 23: Fehlersuche
Fehlersuche Tabelle 4 Mögliche Ursache Lösung Fehler Netzspannung fehlt. Leitungen überprüfen. Überprüfen lassen bzw. er- Anschlussleitung defekt. neuern. (Elektrofachkraft) Motor läuft nicht an. Anschlüsse am Motor oder Schalter nicht in Vom Elektrokraft prüfen Ordnung. lassen. Motor oder Schalter defekt. Verlängerungskabel zu Verlängerungskabel mindes- Gerät läuft an, lang oder zu kleiner Quer-... -
Seite 24: Technische Daten
Technische Daten Tabelle 5 MODELL TC3-EL620 Netzspannung 230 V / 50-60 Hz Leistung 800 W Drehzahl 2950 U/min 90°: 30 mm Schnitttiefe 45°: 25 mm Schnittlänge max. 620 mm Schwenkbereich 0 - 45° stufenlos Scheibendurchmesser D200 x D25,4 x2,4 mm Tisch Größe... -
Seite 25: Entsorgung
Vorschriften und nach aktuellen technischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Bedienungsanleitung wurden nach bestem Wissen erstellt. EBERTH räumt gemäß den gesetzlichen Vorschriften, eine Gewährleistung von 24 Monaten ab Kaufdatum ein. Für Gewährleistungsansprüche ist der Kaufbeleg zwingend erforderlich. -
Seite 26: Service
Service Rocket-Tools GmbH Kurfürstendamm 170 10707 Berlin Deutschland. Telefon: 030 69 20 61 870 Email: service@rocket-tools.de Website: www.rocket-tools.de Ersatzteile Beliebte Ersatzteile finden Sie unter folgendem Link auf unserer Website in der Kategorie ,,Ersatzteile“ unter: https://www.rocket-tools.de/Ersatzteile/?mpn=TC3-EL620 V. 1.1... -
Seite 27: Eu- Konformitätserklärung
Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmter Änderung der Geräte verliert diese Erklärung ihre Gültigkeit. Bezeichnung der Geräte: TC3-EL620 TC3-D200 Einschlägige EG-Richtlinien: 2006/42/EN 2014/30/EN... -
Seite 28: Notizen
Notizen V. 1.1... - Seite 29 TILE CUTTING MACHINE TILE CUTTING MACHINE OPERATING INSTRUCTIONS TC3-EL620 FR IT ES NL PL SE...
-
Seite 56: Notes
Notes V. 1.1... - Seite 57 MACHINE A DECOUPER MACHINE A DECOUPER LE CARRELAGE LE CARRELAGE MODE D'EMPLOI TC3-EL620 DE EN IT ES NL PL SE...
-
Seite 84: Notes
Notes V. 1.1... - Seite 85 MACCHINA PER IL TAGLIO MACCHINA PER IL TAGLIO DI PIASTRELLE DI PIASTRELLE ISTRUZIONI PER L'USO TC3-EL620 DE EN FR ES NL PL SE...
- Seite 112 Note V. 1.1...
- Seite 113 MÁQUINA CORTADORA DE MÁQUINA CORTADORA DE AZULEJOS AZULEJOS INSTRUCCIONES DE USO TC3-EL620 DE EN FR IT NL PL SE...
-
Seite 140: Notas
Notas V. 1.1... - Seite 141 TEGELSNIJMACHINE TEGELSNIJMACHINE GEBRUIKSAANWIJZING TC3-EL620 DE EN FR IT ES PL SE...
- Seite 169 MASZYNA DO CIĘCIA PŁYTEK MASZYNA DO CIĘCIA PŁYTEK INSTRUKCJA OBSŁUGI TC3-EL620 DE EN FR IT ES NL...
-
Seite 196: Uwagi
Uwagi V. 1.1... - Seite 197 MASKIN FÖR SKÄRNING AV MASKIN FÖR SKÄRNING AV KAKELPLATTOR KAKELPLATTOR BRUKSANVISNING TC3-EL620 DE EN FR IT ES NL PL...
