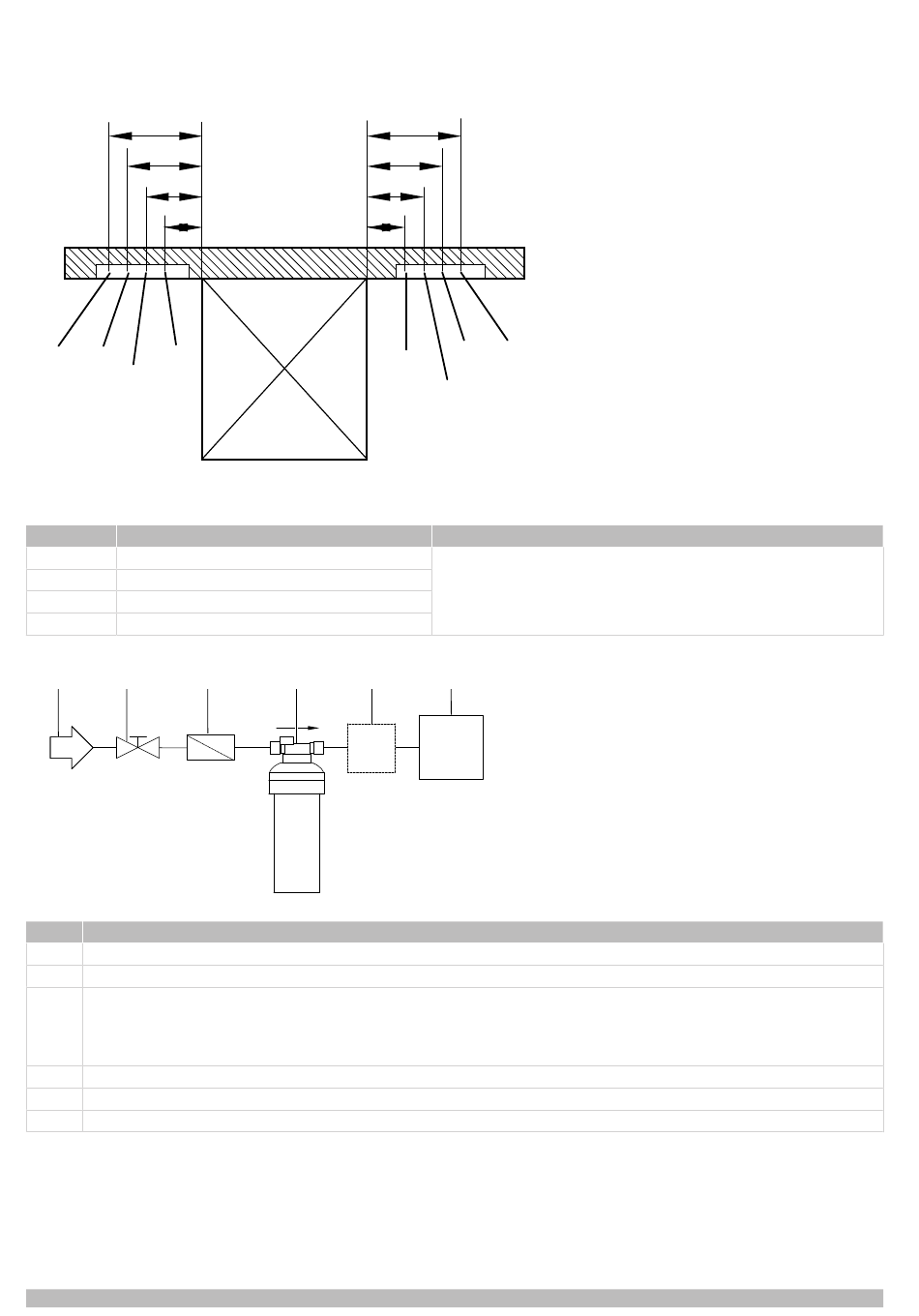

Installationsplan
Vorschlag für die bauseitigen Installationspunkte
400*
300*
200*
100*
TWw
LAN
EZ
A
*) Die genauen Maße müssen unter Berücksichtigung der bauseitigen Gegebenheiten festgelegt werden. Die bauseitigen Anschlüsse
links oder rechts neben der Maschine vorsehen.
Installation und Anschluss der Spülmaschine sind in der Betriebsanleitung beschrieben.
Pos.
Bezeichnung
LAN
Netzwerkdose RJ45 (Option)
EZ
Elektroanschluss
A
Abwasseranschluss
TWw
Frischwasseranschluss
Installationsplan UC Excellence-i(Plus)
1
2
max. 35°C
Nationale Installations- und Betriebsvorschriften sind darüber hinaus zu beachten.
Pos.
Bezeichnung
1
Wasserzulauf (max. 35 °C)
2
Wasserabsperrventil (bauseitig)
3
Schmutzfänger mit integriertem Rückflussverhinderer Typ EB für Flüssigkeiten der Kategorie 2 (im Lieferumfang der Ma-
schine enthalten)
Bei Installationen in Großbritannien muss zusätzlich ein Rückflussverhinderer Typ ED mit WRAS-Zulassung eingebaut wer-
den.
4
Aktivkohlefilter (im Lieferumfang der Maschine enthalten)
5
optionaler Enthärter (erhöht die Leistung des Umkehrosmosemoduls bei Spülmaschinen ohne eingebauten Enthärter)
6
UC Excellence-i(Plus)
Technische Änderungen vorbehalten
100*
3
4
5
400*
300*
200*
EZ
LAN
TWw
A
Bemerkung
Details siehe „Anforderungen an die bauseitige Installation"
6
|
89014349; Version 2; 2022-12
|
