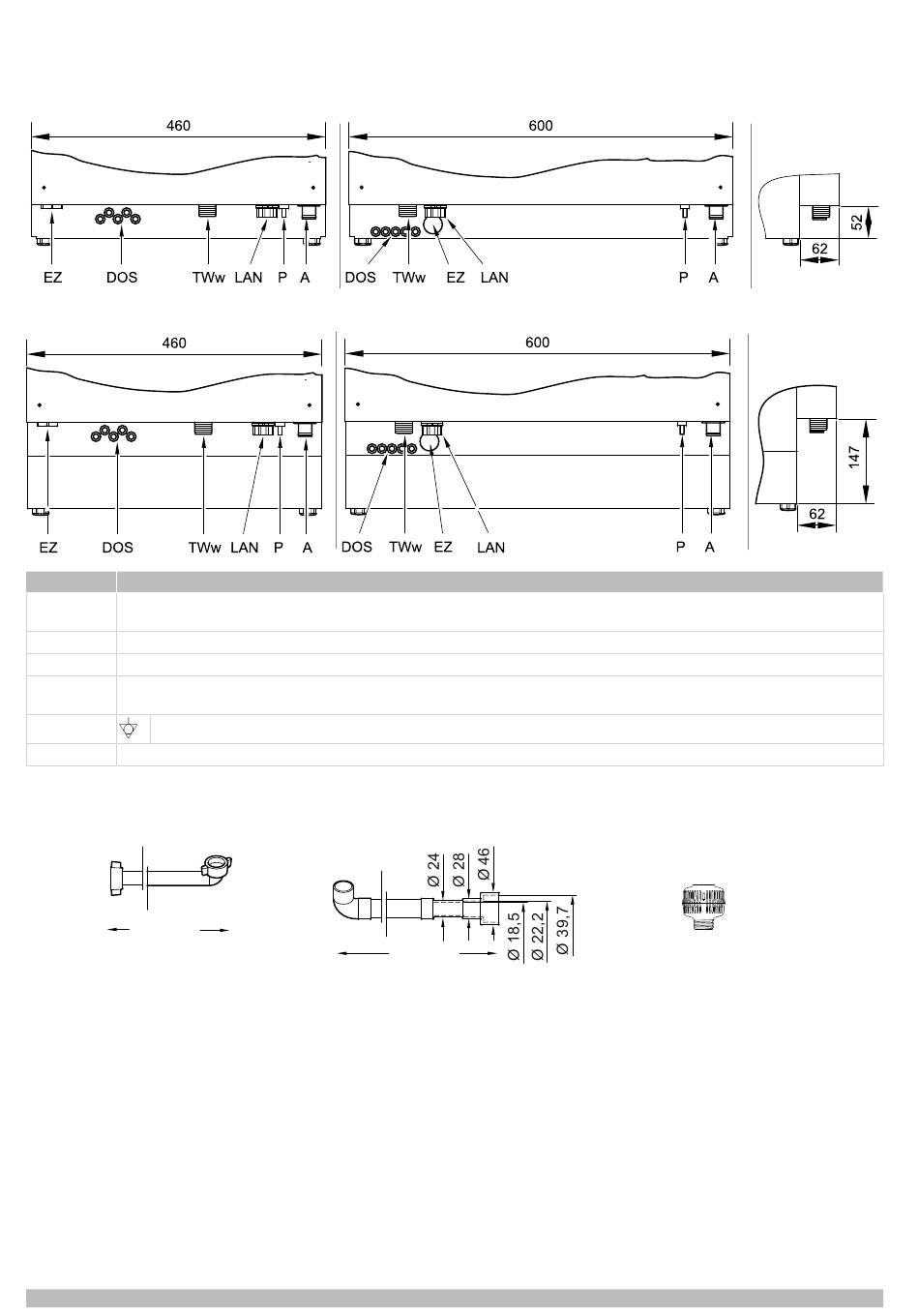

Position der Anschlüsse an der Maschine
UC-S, UC-S Energy
UC-S Excellence-i(Plus)
Pos.
Bezeichnung
EZ
Einführung für Netzanschlussleitung (innerhalb der Maschine benötigt man ca. 1,0 m für das Verlegen und Anschlie-
ßen der Netzanschlussleitung)
DOS
Einführung für Schläuche (Reiniger / Klarspüler) und Kabel
TWw
Wasseranschluss G ¾" Außengewinde
LAN
Buchse RJ45 für Patchkabel CAT.7 (Buchse RJ45 ist ab Werk nicht eingebaut. Sie kann mithilfe des Kits 60005667
nachträglich eingebaut werden.)
P
Anschluss für bauseitiges Potentialausgleichssystem
A
Anschluss für Ablaufschlauch
Zubehör
flexibler Zulaufschlauch; an Punkt TWw an-
schließen
G 3/4"
1500 mm
Technische Änderungen vorbehalten
UC-M, UC-L, UC-XL
UC-M, UC-L, UC-XL Energy
UC-M Excellence-i(Plus)
flexibler Ablaufschlauch; an Punkt A an-
schließen
G 3/4"
1500 mm
Schmutzfänger; zwischen Wasserabsperr-
ventil und Zulaufschlauch einbauen
|
|
89014349; Version 2; 2022-12
G 3/4"
G 3/4"
2
