ESAB Rogue ES 181iP PRO Betriebsanweisung
Verwandte Anleitungen für ESAB Rogue ES 181iP PRO
Inhaltszusammenfassung für ESAB Rogue ES 181iP PRO
- Seite 1 Rogue ES 181iP PRO, ES 201iP PRO Betriebsanweisung Valid for: HA427-, HA428-xxxx-xxxx 0448 526 001 DE 20241112...
-
Seite 3: Inhaltsverzeichnis
....................... Gebläsesteuerung ....................Überhitzungsschutz .................... Funktionen und Symbole ......................Einstellkonsole ......................Fernsteuerung ............................. SERVICE ..................... Routinemäßige Wartung ....................Stromquelle reinigen ........................FEHLERBEHEBUNG ...................... ERSATZTEILBESTELLUNG ............................SCHALTPLAN ..........................BESTELLNUMMERN .............................. ZUBEHÖR 0448 526 001 - 3 - © ESAB AB 2024... -
Seite 4: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 Schmierung und Wartung dürfen nicht ausgeführt werden, wenn die Ausrüstung in Betrieb ist. Wenn ausgestattet mit einem ESAB-Kühler Verwenden Sie nur von ESAB zugelassenes Kühlmittel. Die Verwendung eines nicht zugelassenen Kühlmittels kann zu Schäden an der Ausrüstung führen und die Produktsicherheit gefährden. In einem solchen Schadensfall erlöschen sämtliche Garantieverpflichtungen seitens ESAB.
- Seite 6 Gesetze muss elektrischer und bzw. oder elektronischer Abfall in einer Recyclinganlage entsorgt werden. Als für diese Ausrüstung zuständige Person müssen Sie Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. 0448 526 001 - 6 -...
- Seite 7 1 SICHERHEIT ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0448 526 001 - 7 - © ESAB AB 2024...
-
Seite 8: Einführung

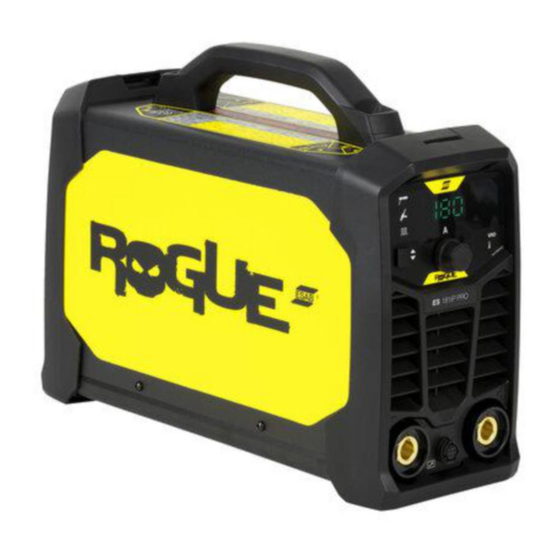

Rogue ES 181iP PRO und ES 201iP PRO sind eine Stromquelle auf Wechselrichterbasis für MMA-/SMAW-/Stab-, MMA-Impuls-, WIG-/GTAW- und WIG-Impulsschweißen. Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt. Ausrüstung Rogue ES 181iP PRO und ES 201iP PRO beinhalten: • Stromquelle • Kabelset für Arbeitsklemme •... -
Seite 9: Technische Daten
Strom Leistungsfaktor bei maximalem Strom Live-WIG/GTAW 0,99 0,99 0,99 0,99 MMA/SMAW/Sta 0,99 0,99 0,99 0,99 Wirkungsgrad bei maximalem Strom MMA/SMAW/Sta Live-WIG/GTAW Leerlaufspannung U VDR 26 V 78 V DC 78 V DC 78 V DC 78 V DC deaktiviert 0448 526 001 - 9 - © ESAB AB 2024... - Seite 10 Mit IP23S gekennzeichnete Ausrüstung ist für den Einsatz im Innen- und Außenbereich vorgesehen, sollte jedoch nicht bei Niederschlägen verwendet werden. Anwendungsklasse Das Symbol zeigt an, dass die Stromquelle für den Einsatz in Bereichen mit erhöhtem elektrischem Gefahrengrad ausgelegt ist. 0448 526 001 - 10 - © ESAB AB 2024...
-
Seite 11: Installation
Bevor Sie die Schweißstromquelle bewegen, schalten Sie die Spannungsversorgung ab und trennen Sie die Netzanschlussleitungen von der Schweißstromquelle. WARNUNG! Herunterfallende Teile können ernsthafte Verletzungen und Sachschäden verursachen. Zum Anheben der Einheit muss sich der Griff oben befinden. 0448 526 001 - 11 - © ESAB AB 2024... -
Seite 12: Netzstromversorgung
4 INSTALLATION Netzstromversorgung HINWEIS! Rogue ES 181iP PRO und ES 201iP PRO entsprechen den Vorgaben in IEC 61000-3-12, wenn die Kurzschlussleistung am Verbindungspunkt zwischen dem Stromnetz des Benutzers und dem öffentlichen Stromnetz größer gleich S ist. Der Installateur oder Benutzer der scmin Ausrüstung muss –... - Seite 13 Leistung für den einwandfreien Betrieb der Schweißstromquelle. Generatoren mit automatischer Spannungsregelung (AVR) oder einer gleichwertigen oder besseren Regelung und einer Nennleistung von 7 kW werden empfohlen. 0448 526 001 - 13 - © ESAB AB 2024...
-
Seite 14: Betrieb
Schweiß-Pluspol (+) für das Massekabel verwendet. • Beim MMA-/SMAW-/Stabschweißen kann das Schweißkabel je nach verwendetem Elektrodentyp mit dem Schweiß-Pluspol (+) oder dem Schweiß-Minuspol (-) verbunden werden. Die Anschlusspolarität ist auf der Elektrodenverpackung angegeben. 0448 526 001 - 14 - © ESAB AB 2024... -
Seite 15: Ein-/Ausschalten Der Stromversorgung
Schweißprogramme gespeichert, sodass sie beim nächsten Start der Einheit verfügbar sind. Gebläsesteuerung Rogue ES 181iP PRO und ES 201iP PRO sind zwingend mit einem Gebläse ausgestattet. Das Gebläse schaltet bei Bedarf das Kühlgebläse automatisch aus, wenn es nicht benötigt wird. Das hat zwei wichtige Vorteile: (1) Der Stromverbrauch wird verringert und (2) die Menge an Verunreinigungen wie etwa Staub, die in die Stromquelle gesaugt werden, wird minimiert. - Seite 16 Schweißvorgang stattfindet. Dies wird durch eine leuchtende VRD-Anzeige auf dem Bedienfeld angezeigt. Wenden Sie sich an einen autorisierten ESAB-Servicetechniker, um die Funktion zu aktivieren. Impulsschweißen Das Impulsschweißen ist ein Verfahren, das in erster Linie eingesetzt wird, um eine bessere Kontrolle über das Schweißbad und den Erstarrungsprozess zu erzielen und...
-
Seite 17: Einstellkonsole
Schließen Sie die Fernsteuerung an der Vorderseite der Stromquelle an. Sobald die Fernsteuerung angeschlossen ist, wird sie automatisch aktiviert. Die maximale Einstellung der Stromquelle wird unabhängig von der Einstellung der Fernsteuerung vom entsprechenden Bedienfeldregler festgelegt. 0448 526 001 - 17 - © ESAB AB 2024... -
Seite 18: Service
Alle 3 Monate Reinigen oder Reinigen der Überprüfen oder Austauschen Schweißanschlüsse. Austauschen der unlesbarer Aufkleber. Schweißkabel. Alle 6 Monate Reinigen der Innenbereiche der Ausrüstung. Verwenden Sie trockene Druckluft mit reduzierter Druckstufe. 0448 526 001 - 18 - © ESAB AB 2024... -
Seite 19: Stromquelle Reinigen
2) Öffnen Sie das Gehäuse und entfernen Sie mit einem Staubsauger Schmutzansammlungen, Metallspäne, Schlacke und loses Material. Halten Sie Shunt- und Gewindespindeloberflächen sauber, da Fremdmaterialansammlungen den Schweißstrom der Schweißer reduzieren können. 0448 526 001 - 19 - © ESAB AB 2024... -
Seite 20: Fehlerbehebung
Schweißstrom wird während Prüfen Sie, ob die LED für eine Übertemperatur (Überhitzungsschutz) des Schweißens auf der Einstellkonsole leuchtet. unterbrochen Fahren Sie mit der Fehlerbehebung unter „No Arc“ (Kein Lichtbogen) fort. 0448 526 001 - 20 - © ESAB AB 2024... - Seite 21 Weitere Informationen finden Sie im Abschnitt „Duty cycle“ (Einschaltdauer) unter Abschnitt 3 "Technische Daten", Seite 10. Stellen Sie sicher, dass die Luftein- und -auslässe nicht verstopft sind. Reinigen Sie die Innenseite der Maschine gemäß gängigen Wartungsmethoden. 0448 526 001 - 21 - © ESAB AB 2024...
-
Seite 22: Ersatzteilbestellung
Reparaturen und elektrische Arbeiten sind von einem autorisierten ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Rogue ES 181iP PRO und ES 201iP PRO wurden gemäß internationalen und europäischen Standards EN 60974-1 und EN 0974-10 konstruiert und getestet. Nach dem Abschluss von Service- oder Reparaturarbeiten müssen die ausführenden Personen sicherstellen, dass das Produkt... -
Seite 23: Anhang
ANHANG ANHANG SCHALTPLAN Für Seriennummer HA427-xxxx-xxxx 0448 526 001 - 23 - © ESAB AB 2024... - Seite 24 ANHANG Für Seriennummer HA428-xxxx-xxxx 0448 526 001 - 24 - © ESAB AB 2024...
-
Seite 25: Bestellnummern
Daher werden sie hier durch * ersetzt. Stellen Sie sicher, dass Sie ein Handbuch mit einer Seriennummer oder Softwareversion verwenden, die dem Produkt entspricht, siehe Vorderseite des Handbuchs. Technische Dokumentation steht im Internet zur Verfügung unter: www.esab.com 0448 526 001 - 25 - © ESAB AB 2024... -
Seite 26: Zubehör
Electrode holder Handy 200A with 25 mm², 3 m, OKC 50 0700 500 084 Remote control, Handheld remote, MMA / SMAW / Stick 4 W4014450 Remote control, Foot pedal, with 4,5 m (15 ft) cable, 8 PIN 0448 526 001 - 26 - © ESAB AB 2024... - Seite 27 ANHANG 0700 500 085 Rogue plastic case (Toolbox) 0700 500 086 Shoulder strap 0448 526 001 - 27 - © ESAB AB 2024...
- Seite 28 Kontaktinformationen finden Sie unter http://esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 manuals.esab.com...
