ESAB Rogue ES 151iP Betriebsanweisung
Verwandte Anleitungen für ESAB Rogue ES 151iP
Inhaltszusammenfassung für ESAB Rogue ES 151iP

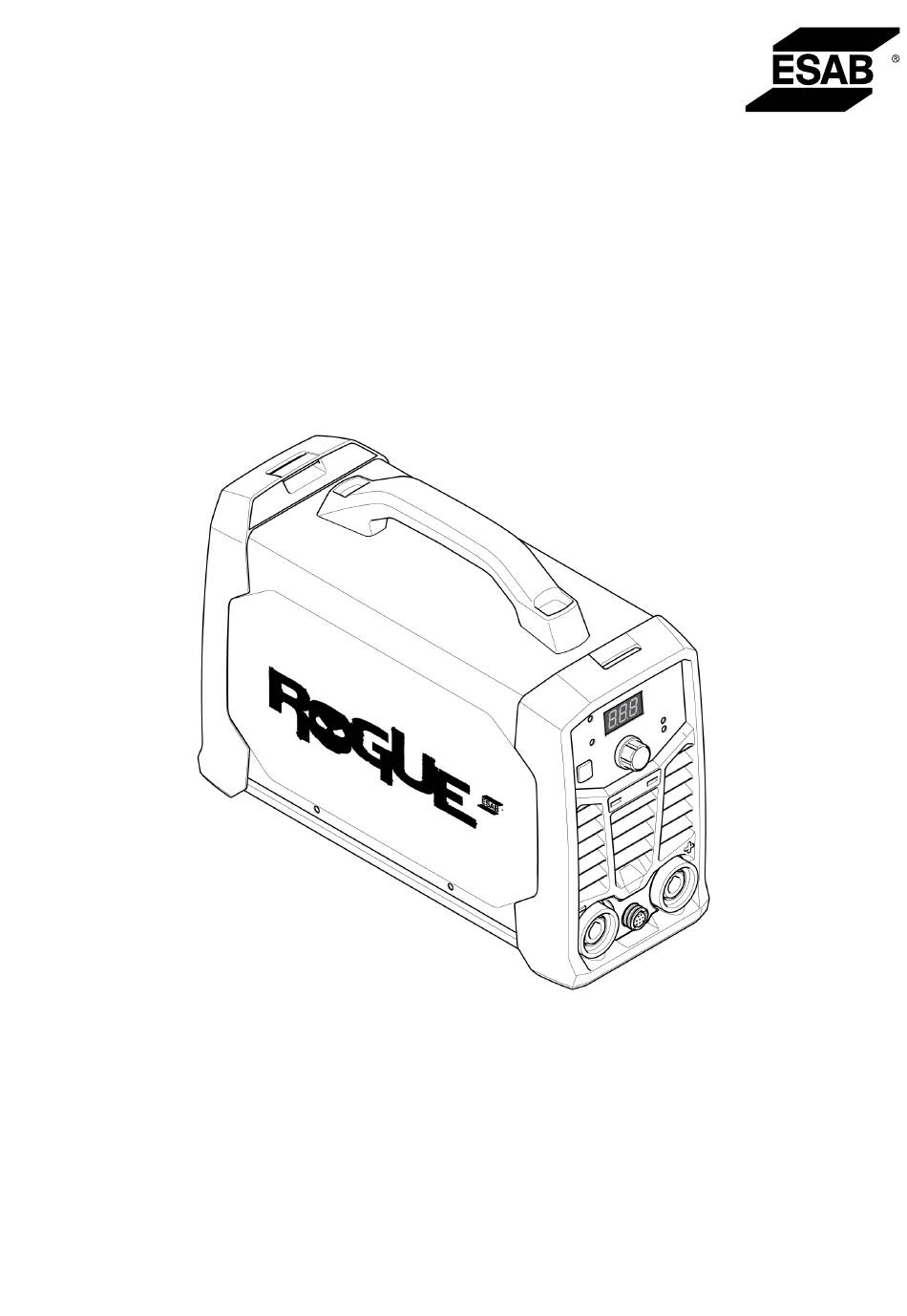

- Seite 1 Rogue ES 151iP, ES 181iP Betriebsanweisung Valid for: HA425-, HA426-xxxx-xxxx 0448 527 001 DE 20241112...
-
Seite 3: Inhaltsverzeichnis
Ein-/Ausschalten der Stromversorgung ....................... Gebläsesteuerung ....................Überhitzungsschutz .................... Funktionen und Symbole ......................Einstellkonsole ............................. SERVICE ..................... Routinemäßige Wartung ....................Stromquelle reinigen ........................FEHLERBEHEBUNG ...................... ERSATZTEILBESTELLUNG ............................SCHALTPLAN ..........................BESTELLNUMMERN .............................. ZUBEHÖR 0448 527 001 - 3 - © ESAB AB 2024... -
Seite 4: Sicherheit
Sie alle Kennzeichnungen, die Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 Schmierung und Wartung dürfen nicht ausgeführt werden, wenn die Ausrüstung in Betrieb ist. Wenn ausgestattet mit einem ESAB-Kühler Verwenden Sie nur von ESAB zugelassenes Kühlmittel. Die Verwendung eines nicht zugelassenen Kühlmittels kann zu Schäden an der Ausrüstung führen und die Produktsicherheit gefährden. In einem solchen Schadensfall erlöschen sämtliche Garantieverpflichtungen seitens ESAB.
- Seite 6 Gesetze muss elektrischer und bzw. oder elektronischer Abfall in einer Recyclinganlage entsorgt werden. Als für diese Ausrüstung zuständige Person müssen Sie Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. 0448 527 001 - 6 -...
- Seite 7 1 SICHERHEIT ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0448 527 001 - 7 - © ESAB AB 2024...
-
Seite 8: Einführung
2 EINFÜHRUNG EINFÜHRUNG Rogue ES 151iP und ES 181iP sind eine Stromquelle auf Wechselrichterbasis für MMA-/SMAW-/Stab-, MMA-Impuls-, WIG-/GTAW- und WIG-Impulsschweißen. Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt. Ausrüstung Rogue ES 151iP und ES 181iP beinhalten: • Stromquelle •... -
Seite 9: Technische Daten
VDR 35 V deaktiviert <30 V <30 V Betriebstemperatur -10 bis +40 °C -10 bis +40 °C (+14 bis 104 °F) (+14 bis 104 °F) Transporttemperatur -20 bis +55 °C -20 bis +55 °C (-4 bis +131 °F) (-4 bis +131 °F) 0448 527 001 - 9 - © ESAB AB 2024... - Seite 10 Mit IP23S gekennzeichnete Ausrüstung ist für den Einsatz im Innen- und Außenbereich vorgesehen, sollte jedoch nicht bei Niederschlägen verwendet werden. Anwendungsklasse Das Symbol zeigt an, dass die Stromquelle für den Einsatz in Bereichen mit erhöhtem elektrischem Gefahrengrad ausgelegt ist. 0448 527 001 - 10 - © ESAB AB 2024...
-
Seite 11: Installation
Bevor Sie die Schweißstromquelle bewegen, schalten Sie die Spannungsversorgung ab und trennen Sie die Netzanschlussleitungen von der Schweißstromquelle. WARNUNG! Herunterfallende Teile können ernsthafte Verletzungen und Sachschäden verursachen. Zum Anheben der Einheit muss sich der Griff oben befinden. 0448 527 001 - 11 - © ESAB AB 2024... -
Seite 12: Netzstromversorgung
4 INSTALLATION Netzstromversorgung HINWEIS! Rogue ES 151iP und ES 181iP entsprechen nicht der Norm IEC 61000-3-12. Wenn die Einheit an ein öffentliches Niederspannungssystem angeschlossen, muss der Hersteller oder Benutzer der Ausrüstung, falls erforderlich, nach Rücksprache mit dem Netzbetreiber sicherstellen, ob die Ausrüstung angeschlossen werden kann. - Seite 13 4 mm Mindestquerschnitt einer Verlängerungsleitung HINWEIS! Verschiedene Ausführungsvarianten des Rogue ES 151iP und ES 181iP sind für verschiedene Ausgangsspannungen zertifiziert. Sehen Sie die Spezifikationen für die verwendete Stromquelle immer auf dem Typenschild nach. HINWEIS! Die Stromquelle ist gemäß den geltenden nationalen Bestimmungen einzusetzen.
-
Seite 14: Betrieb
Schweiß-Pluspol (+) für das Massekabel verwendet. • Beim MMA-/SMAW-/Stabschweißen kann das Schweißkabel je nach verwendetem Elektrodentyp mit dem Schweiß-Pluspol (+) oder dem Schweiß-Minuspol (-) verbunden werden. Die Anschlusspolarität ist auf der Elektrodenverpackung angegeben. 0448 527 001 - 14 - © ESAB AB 2024... -
Seite 15: Ein-/Ausschalten Der Stromversorgung
Schweißprogramme gespeichert, sodass sie beim nächsten Start der Einheit verfügbar sind. Gebläsesteuerung Rogue ES 151iP und ES 181iP sind zwingend mit einem Gebläse ausgestattet. Das Gebläse schaltet bei Bedarf das Kühlgebläse automatisch aus, wenn es nicht benötigt wird. Das hat zwei wichtige Vorteile: (1) Der Stromverbrauch wird verringert und (2) die Menge an Verunreinigungen wie etwa Staub, die in die Stromquelle gesaugt werden, wird minimiert. - Seite 16 Schweißvorgang stattfindet. Dies wird durch eine leuchtende VRD-Anzeige auf dem Bedienfeld angezeigt. Wenden Sie sich an einen autorisierten ESAB-Servicetechniker, um die Funktion zu aktivieren. Impulsschweißen Das Impulsschweißen ist ein Verfahren, das in erster Linie eingesetzt wird, um eine bessere Kontrolle über das Schweißbad und den Erstarrungsprozess zu erzielen und...
-
Seite 17: Einstellkonsole
Im WIG- oder GTAW-Live-Modus: ○ Hintergrundstrom (BGR 10 - 100 %) • Im MMA-/SMAW-/Stabmodus: ○ Hotstart (HS -10 - +10) ○ Arc Force (AF -10 - +10) ○ Grundstrom (BGR 60 - -80 %) 0448 527 001 - 17 - © ESAB AB 2024... -
Seite 18: Service
Alle 3 Monate Reinigen oder Reinigen der Überprüfen oder Austauschen Schweißanschlüsse. Austauschen der unlesbarer Aufkleber. Schweißkabel. Alle 6 Monate Reinigen der Innenbereiche der Ausrüstung. Verwenden Sie trockene Druckluft mit reduzierter Druckstufe. 0448 527 001 - 18 - © ESAB AB 2024... -
Seite 19: Stromquelle Reinigen
2) Öffnen Sie das Gehäuse und entfernen Sie mit einem Staubsauger Schmutzansammlungen, Metallspäne, Schlacke und loses Material. Halten Sie Shunt- und Gewindespindeloberflächen sauber, da Fremdmaterialansammlungen den Schweißstrom der Schweißer reduzieren können. 0448 527 001 - 19 - © ESAB AB 2024... -
Seite 20: Fehlerbehebung
Schweißstrom wird während Prüfen Sie, ob die LED für eine Übertemperatur (Überhitzungsschutz) des Schweißens auf der Einstellkonsole leuchtet. unterbrochen Fahren Sie mit der Fehlerbehebung unter „No Arc“ (Kein Lichtbogen) fort. 0448 527 001 - 20 - © ESAB AB 2024... - Seite 21 Weitere Informationen finden Sie im Abschnitt „Duty cycle“ (Einschaltdauer) unter Abschnitt 3 "Technische Daten", Seite 10. Stellen Sie sicher, dass die Luftein- und -auslässe nicht verstopft sind. Reinigen Sie die Innenseite der Maschine gemäß gängigen Wartungsmethoden. 0448 527 001 - 21 - © ESAB AB 2024...
-
Seite 22: Ersatzteilbestellung
Reparaturen und elektrische Arbeiten sind von einem autorisierten ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Rogue ES 151iP und ES 181iP wurden gemäß internationalen und europäischen Standards EN 60974-1 und EN 0974-10 konstruiert und getestet. Nach dem Abschluss von Service- oder Reparaturarbeiten müssen die ausführenden Personen sicherstellen, dass das Produkt weiterhin... -
Seite 23: Anhang
ANHANG ANHANG SCHALTPLAN Für die Seriennummern HA425-xxxx-xxxx, HA426-xxxx-xxxx 0448 527 001 - 23 - © ESAB AB 2024... -
Seite 24: Bestellnummern
Daher werden sie hier durch * ersetzt. Stellen Sie sicher, dass Sie ein Handbuch mit einer Seriennummer oder Softwareversion verwenden, die dem Produkt entspricht, siehe Vorderseite des Handbuchs. Technische Dokumentation steht im Internet zur Verfügung unter: www.esab.com 0448 527 001 - 24 - © ESAB AB 2024... -
Seite 25: Zubehör
OKC 50 male cable connector, 1/0-4/0 cable (50 mm²) EU 0700 006 900 Electrode holder Handy 200A with 25 mm², 3 m, OKC 50 0700 500 085 Rogue plastic case (Toolbox) 0700 500 086 Shoulder strap 0448 527 001 - 25 - © ESAB AB 2024... - Seite 26 Kontaktinformationen finden Sie unter http://esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 manuals.esab.com...
