11.3 Binary Output Configuration
Die binären TRIAC-Ausgänge können für die Verwendung einer internen oder externen
Stromquelle ausgewählt werden, indem die beiden Jumper an den richtigen Stellen
platziert werden. Das nachstehende Diagramm zeigt die werkseitige Voreinstellung der
Jumper für eine externe Stromquelle.
Hinweis: TRIACs sind Halbleiterkomponenten, die nur zum Schalten von 24 VAC geeignet
sind. Sie können nicht zum Schalten von 24 VDC verwendet werden. TRIACs haben einen
geringen Leckstrom und sind nicht für potenzialfreie Kontaktanwendungen geeignet.
Spannungs-
Beschreibung
quelle
Die 24-VAC-Spannung wird intern von der Platine
Internal
direkt zu den Ausgangsklemmen geleitet. Es ist kein
externer Transformator erforderlich. Die zugehörigen
(vom
TRIAC-Ausgänge sind potenzialbehaftete Kontakte.
Controller
Beachten Sie, dass die Spannungsversorgung für die
gespeist)
zusätzliche Belastung angemessen dimensioniert sein
sollte.
Die Platine muss extern mit Spannung versorgt
werden, und zwar über einen nahegelegenen
External
Transformator, der mit der Ausgangsverdrahtung
verbunden ist. Die zugehörigen TRIAC-Ausgänge sind
(Isoliert)
keine potenzialbehafteten Kontakte, außer durch den
externen Transformator.
DE-Red5-FIELD-1146 Installationsanleitung.docx

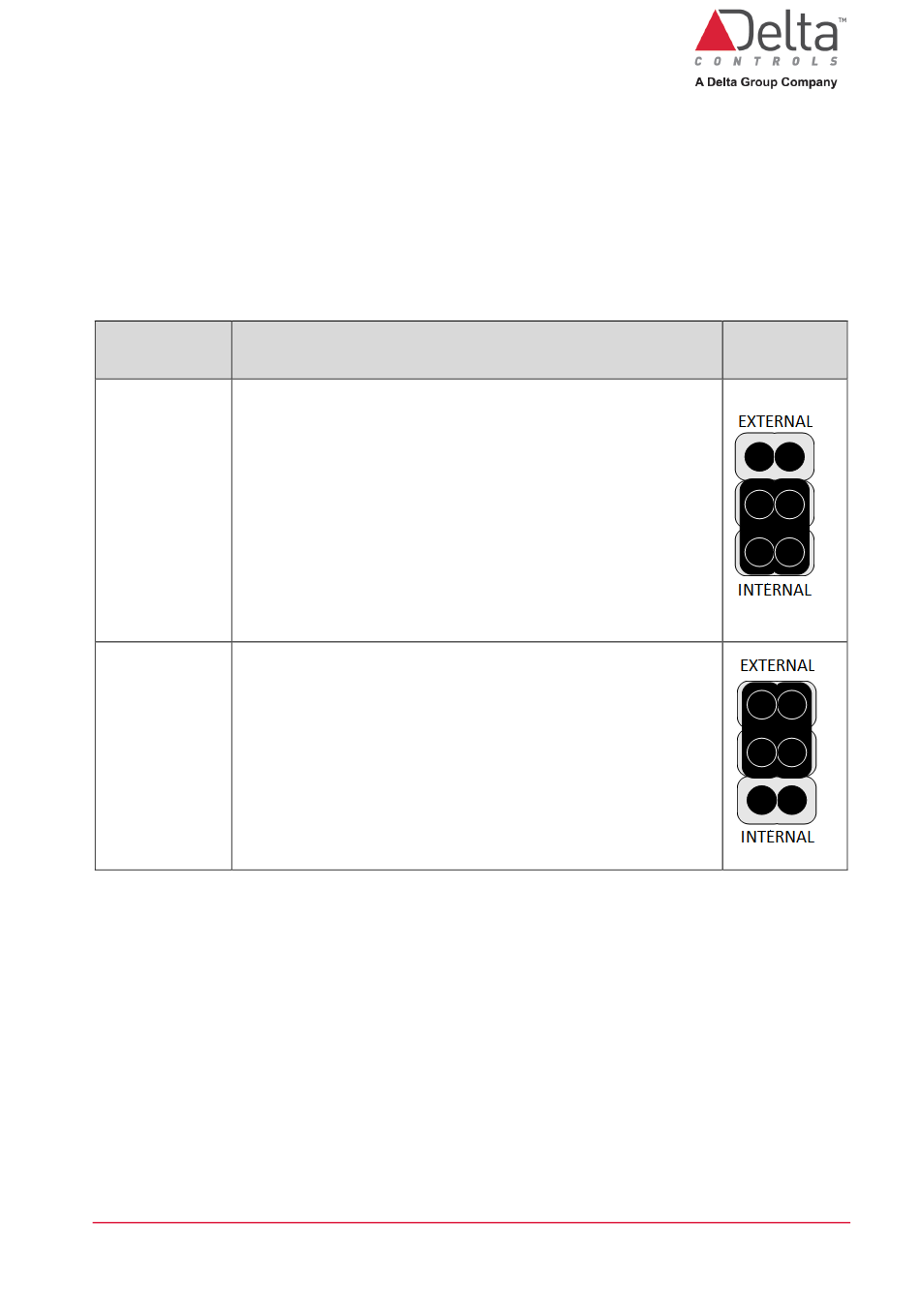

Jumper-
positionen
Seite 22
