11
Eingangs- und Ausgangskonfiguration
Um Eingangs- und Ausgangsgeräte an diesen Controller anzuschließen, folgen Sie den
Empfehlungen in den Delta Controls Verdrahtungs- und Installationsrichtlinien auf
George
oder dem Partnerlaufwerk.
11.1 Eingangskonfiguration
Der Eingang muss so konfiguriert sein, dass er das vom Eingabegerät ausgegebene
Signal akzeptiert.

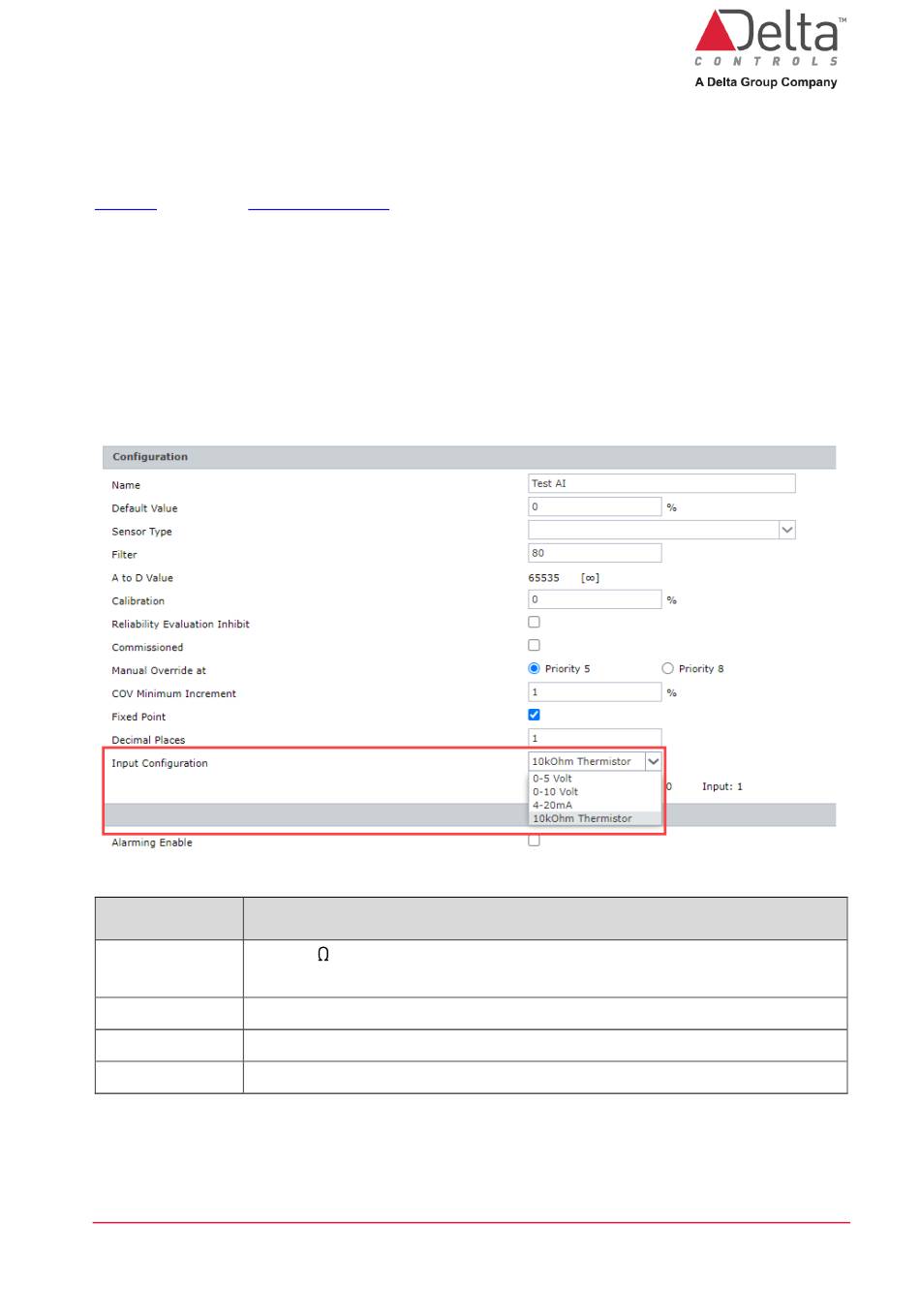

Um den Signaleingangstyp einzustellen, gehen Sie zum Eingangsobjekt (AI, BI, MI) und
wählen Sie einen der Signaleingangstypen (4-20 mA, 10k, 0-5 V, 0-10 V) aus dem Feld
Eingangskonfiguration.
Der werkseitige Standardwert ist 10k (10kOhm Thermistor).
Eingangstyp
Nutzung
für 10 k -Thermistor-Temperatursensoren sowie für binäre
10k
Eingänge mit potentialfreiem Kontakt.
5V
für Sensoren, die ein 0-5 VDC-Signal verwenden
10V
für Sensoren, die ein 0-10 VDC-Signal verwenden
4-20mA
für Sensoren, die ein 4-20 mA-Signal verwenden
DE-Red5-FIELD-1146 Installationsanleitung.docx
Seite 20
© Delta Controls Germany 2024
