Umbau Der Rundsitzgruppe Zur Liegefläche (Saphir / Platin); Umbau Der Rundsitzgruppe Zur Liegefläche (Topas / Diamant); Umbau Der Seitensitzgruppe Zur Liegefläche - Fendt Caravan Bedienungsanleitung

Bettstellung
Rücken
Sitz
Bettstellung
Sitz
Rücken
Sitz
06-4
Sitz Rücken
Sitz
Sitz
Rücken
Sitz
Bohrung für
Gummipuffer
Gummipuffer

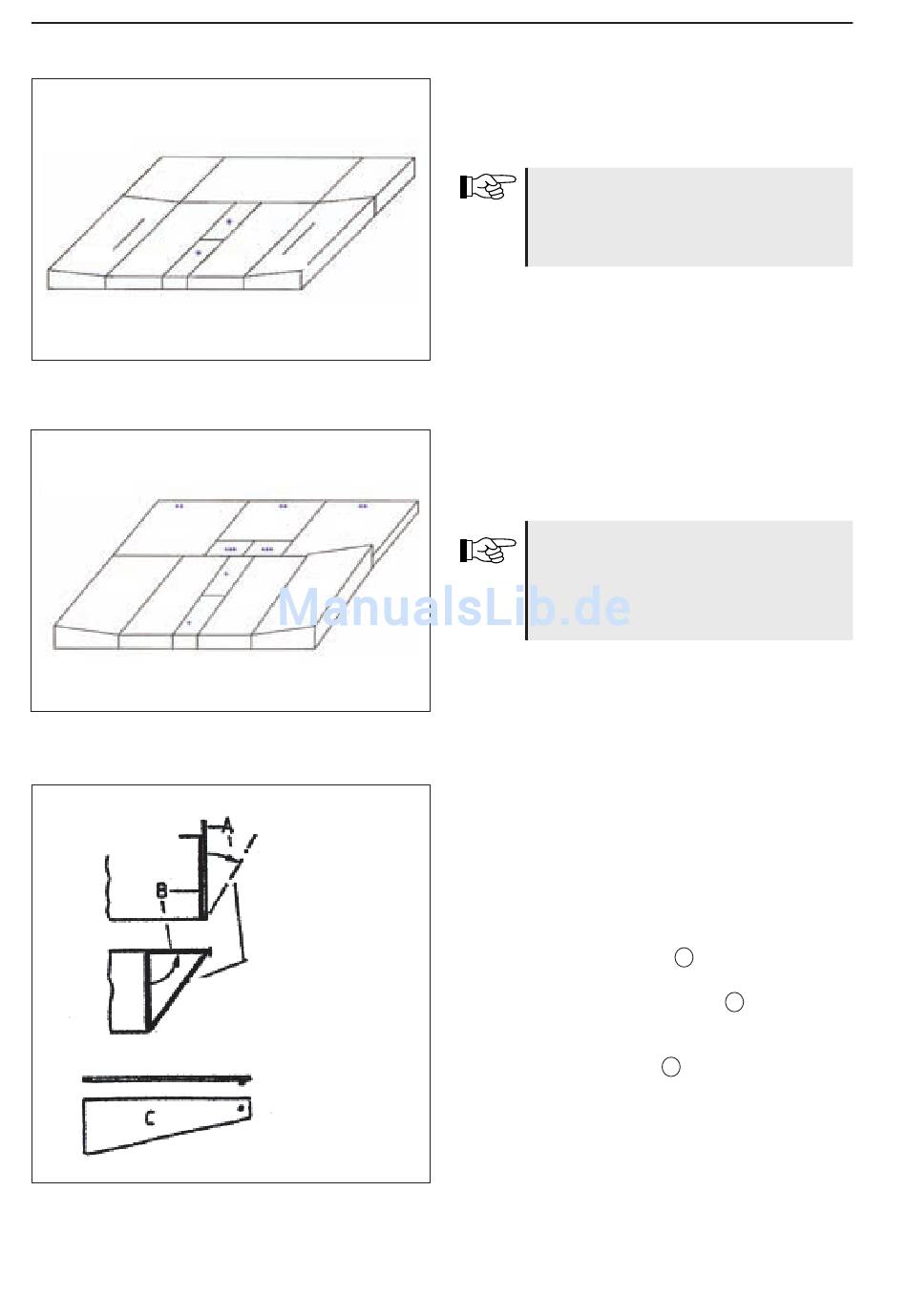

Umbau der Rundsitzgruppe zur
Liegefläche (Saphir / Platin)
Bei einigen Caravan-Grundrissen
(z.B. Breitwagen) sind zusätzliche
Ausgleichspolster (*) lose beigelegt,
die zum Bettumbau erforderlich sind.
Umbau der Rundsitzgruppe zur
Liegefläche (Topas / Diamant)
Bei einigen Caravan-Grundrissen
(z.B. Breitwagen) sind zusätzliche
Ausgleichspolster (* u. ***) lose beige-
legt, die zum Bettumbau erforderlich
sind.
Umbau der Seitensitzgruppe
zur Liegefläche
(420 QF / 450 QB)
Verbreiterung der Sitzbank für Bettstellung
• Rechtes Bankseitenteil A durch Knopf-
druck nach unten klappen
• Klappbare Bankverlängerung B nach oben
ankippen und unter Bankverlängerung klem-
men. Bankverlängerung liegt somit oberhalb.
• Bankausgleichsstück C mit Gummipuffer
in Bohrung der Bankverlängerung „B" ste-
cken und auf die linke Bank auflegen.
