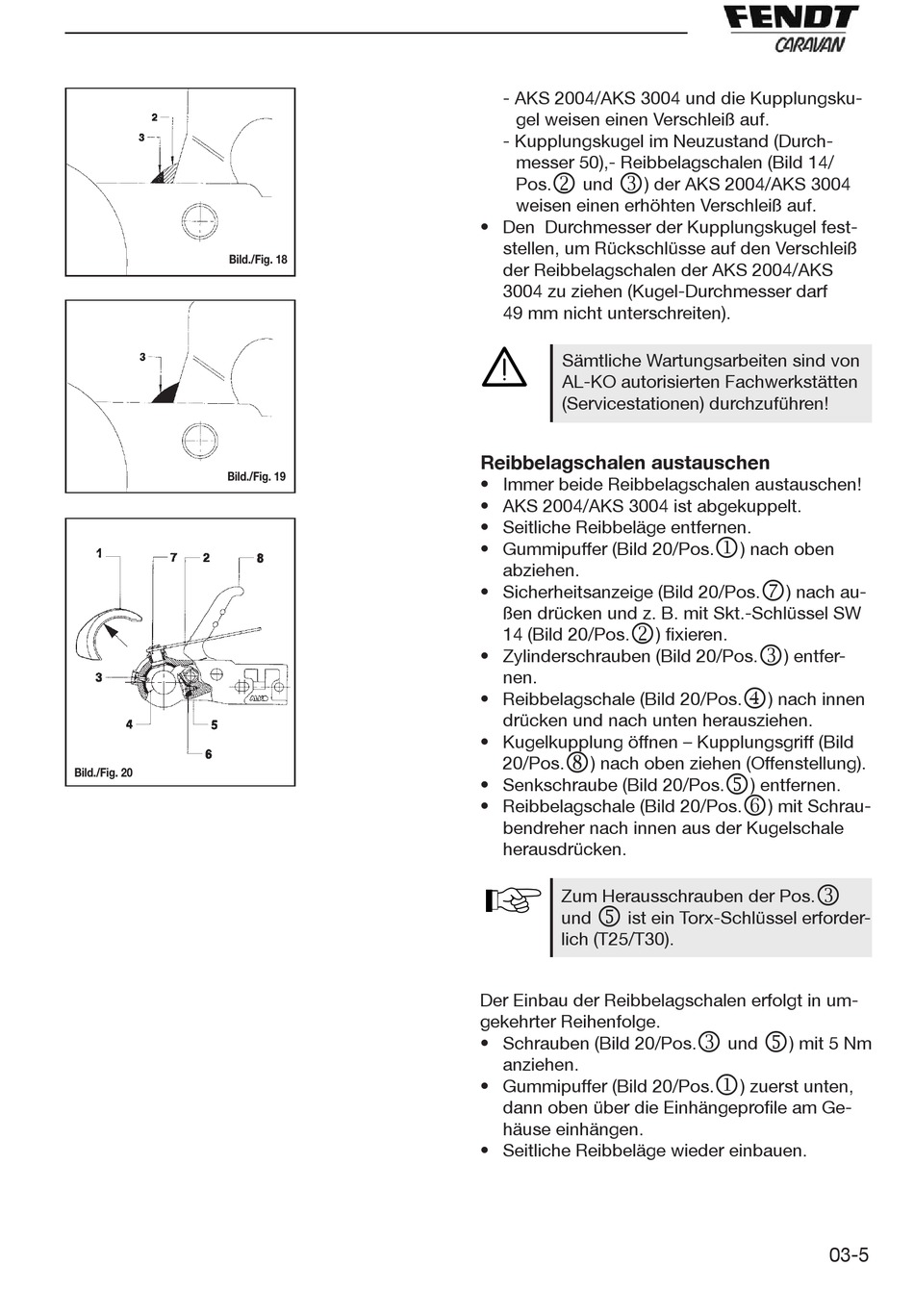

Bild./Fig. 18
Bild./Fig. 19
Bild./Fig. 20
- AKS 2004/AKS 3004 und die Kupplungsku-
gel weisen einen Verschleiß auf.
- Kupplungskugel im Neuzustand (Durch-
messer 50),- Reibbelagschalen (Bild 4/
k l
Pos. und ) der AKS 2004/AKS 3004
weisen einen erhöhten Verschleiß auf.
• Den Durchmesser der Kupplungskugel fest-
stellen, um Rückschlüsse auf den Verschleiß
der Reibbelagschalen der AKS 2004/AKS
3004 zu ziehen (Kugel-Durchmesser darf
49 mm nicht unterschreiten).
Sämtliche Wartungsarbeiten sind von
AL-KO autorisierten Fachwerkstätten
(Servicestationen) durchzuführen!

Reibbelagschalen austauschen

• Immer beide Reibbelagschalen austauschen!
• AKS 2004/AKS 3004 ist abgekuppelt.
• Seitliche Reibbeläge entfernen.
• Gummipuffer (Bild 20/Pos.
abziehen.
• Sicherheitsanzeige (Bild 20/Pos.
ßen drücken und z. B. mit Skt.-Schlüssel SW
k
4 (Bild 20/Pos.
• Zylinderschrauben (Bild 20/Pos.
nen.
• Reibbelagschale (Bild 20/Pos.
drücken und nach unten herausziehen.
• Kugelkupplung öffnen – Kupplungsgriff (Bild
q
20/Pos. ) nach oben ziehen (Offenstellung).
• Senkschraube (Bild 20/Pos.
• Reibbelagschale (Bild 20/Pos.
bendreher nach innen aus der Kugelschale
herausdrücken.
Zum Herausschrauben der Pos.
n
und ist ein Torx-Schlüssel erforder-
lich (T25/T30).
Der Einbau der Reibbelagschalen erfolgt in um-
gekehrter Reihenfolge.
• Schrauben (Bild 20/Pos.
anziehen.
• Gummipuffer (Bild 20/Pos.
dann oben über die Einhängeprofile am Ge-
häuse einhängen.
• Seitliche Reibbeläge wieder einbauen.
j
) nach oben
p
) nach au-
) fixieren.
l
) entfer-
m
) nach innen
n
) entfernen.
o
) mit Schrau-
l
l n
und ) mit 5 Nm
j
) zuerst unten,
03-5
