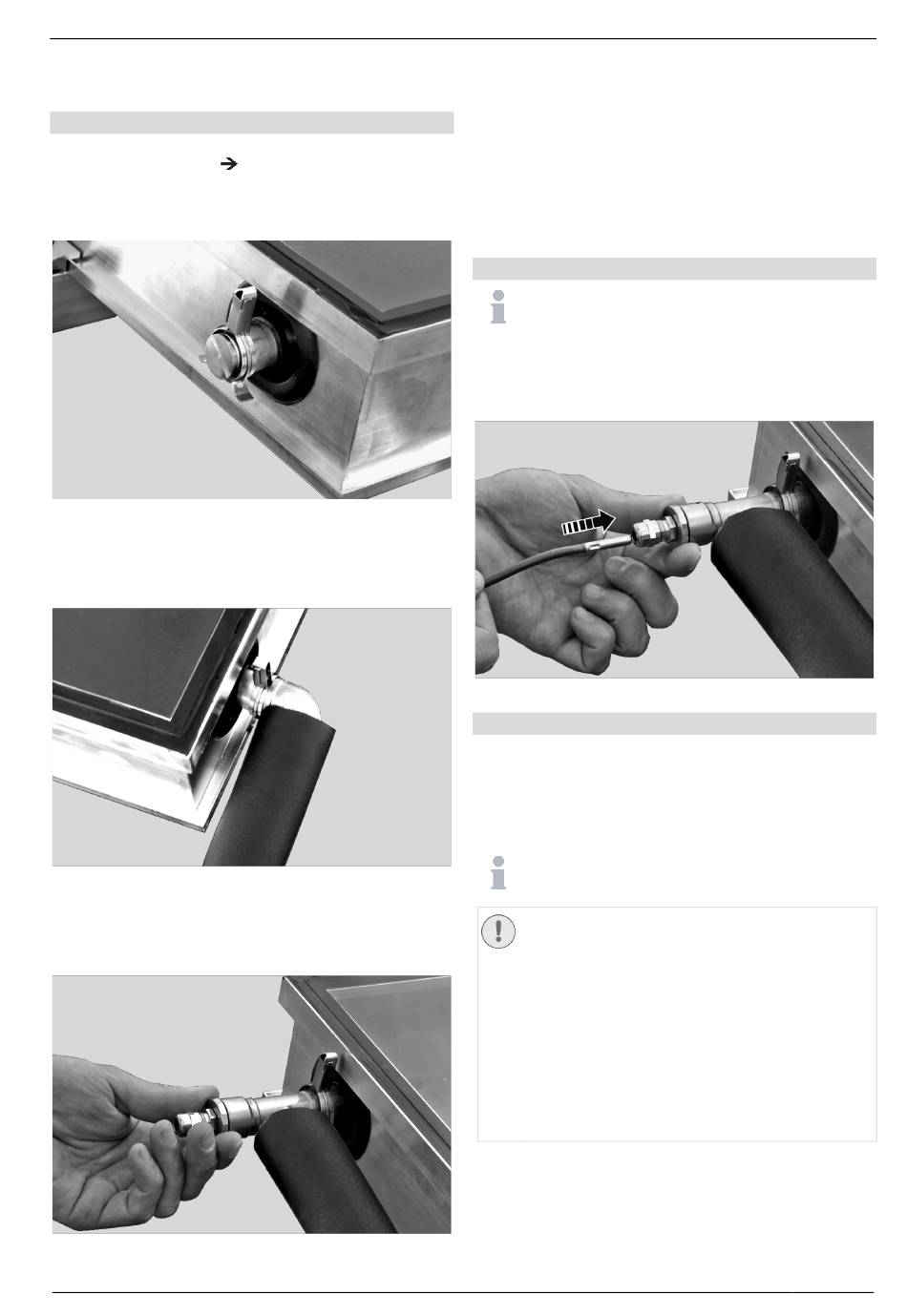

6 Hydraulische Anbindung und Sensormontage
Kollektoren an Solarstation anschließen
Die Kollektoren können in mehreren Variationen ange-
schlossen werden, siehe
1. Nicht benötigte Anschlüsse verschließen.
2. Blindstopfen mit Sicherungsclip sichern.
Abb. 46: Blindstopfen
3. Den Kollektor-Rücklaufanschluss am entsprechenden
unteren Kollektoranschluss einstecken und mit Siche-
rungsclip sichern.
Abb. 47: Solar-Rücklauf
4. Den Kollektor-Vorlaufanschluss am entsprechenden
oberen Kollektoranschluss einstecken und mit Siche-
rungsclip sichern.
Abb. 48: Solar-Vorlauf anschließen
SOLVIS · MAL-C-254-EC · Technische Änderungen vorbehalten · 34567-2a
Abb. 8, S. 13.
6 Hydraulische Anbindung und Sensormontage
5. Die Verrohrung zur Solarstation weiterführen, z.B. mit
Solvis-Schnellmontagerohr (SMR).
Dachdurchführung
Zur Dachdurchführung der Solarleitungen eignen sich ins-
besondere Lüfterziegel, die es zu den meisten Dacheinde-
ckungen passend gibt.
Kollektorsensor montieren
Der Kollektorsensor wird in die Sensorhülse (Innen-
durchmesser 5,7 mm) am Kollektor-Vorlaufan-
schluss geschoben.
1. Sensor bis zum Anschlag in die Sensorhülse einstecken.
2. PG-Verschraubung dichtend anziehen.
Abb. 49: Sensor montieren
Blitzschutzdose montieren
1. Zum Schutz der Regelung vor Überspannung möglichst
nah am Kollektor (z. B. unter dem Dach) eine Blitz-
schutzdose setzen.
2. Das Sensorkabel dann über den Anschluss der Blitz-
schutzdose weiter bis zur Regelung verlängern.
Eine Blitzschutzdose wird optional von uns in der
Preisliste angeboten.
ACHTUNG
Bei Verlängerung der Sensorleitung beachten
• Die verwendete Leitung muss mindestens in dem
Maße temperatur- und UV-stabil sein, wie es für
den Einsatzbereich erforderlich ist.
• Nur abgeschirmte Leitungen verwenden
• Schutzrohr gegen Tierverbiss und mechanische
Belastung verwenden.
• Bei Verlängerung bis 50 m: (2-adrig, 0,75 mm²)
• Bei Verlängerung über 50 m: (2-adrig, 1,5 mm²)
41
