5 Flachdachmontage
Flachdachständer (verstellbar)
Das Solarsystem wird auf speziellen Flachdachständern
montiert, die auf einen Neigungswinkel zwischen 25° und
60° eingestellt werden können.
5.1 Lieferumfang

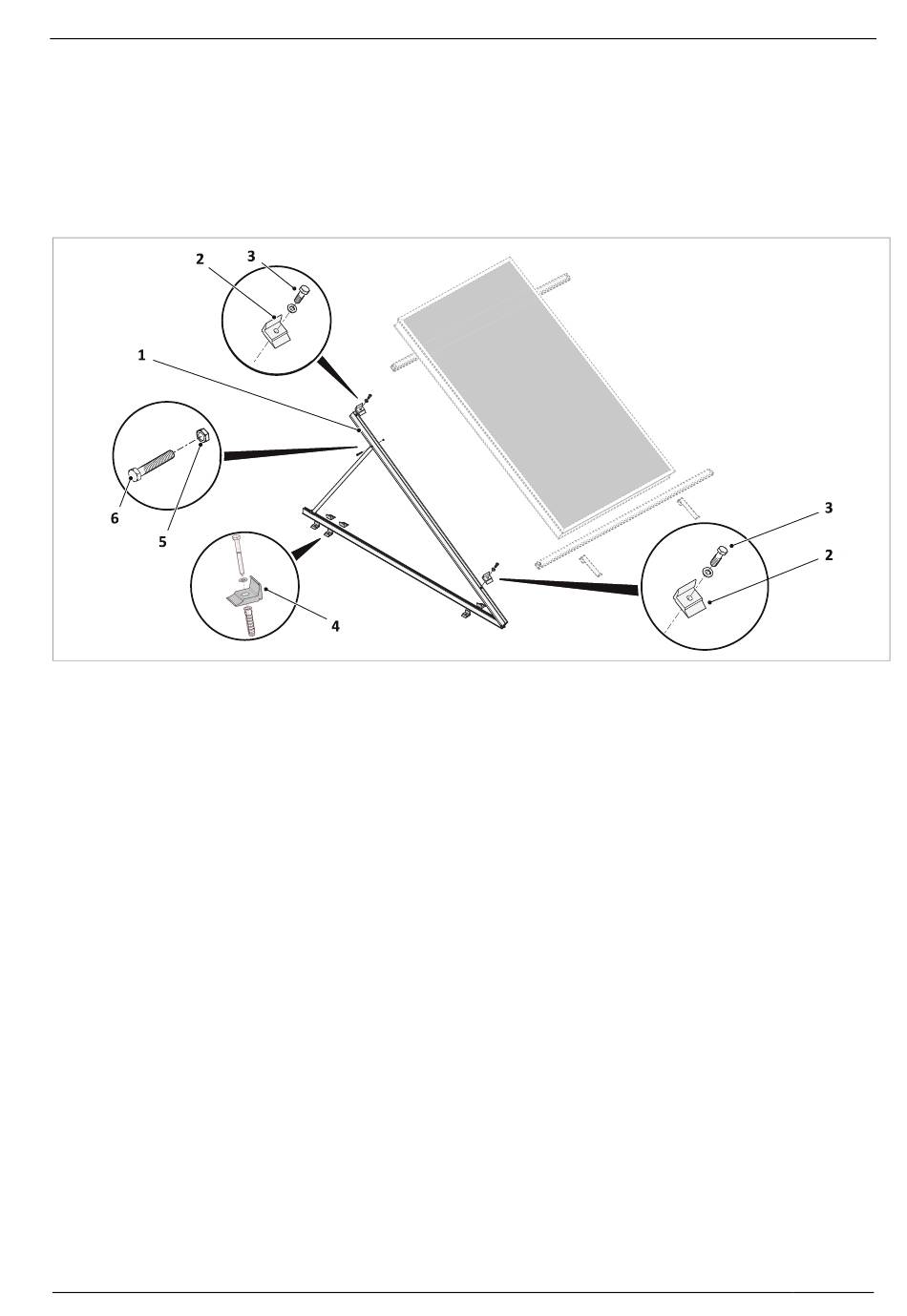

Abb. 23: Flachdachmontagesatz für SolvisCala, Hochkantmontage (Kollektor und Querschienen im Lieferumfang nicht enthalten)
1
Flachdachständer
2
Klemmwinkel für Halteschiene
3
Sechskantschraube M8 x 30 A2
Werkzeugliste
• Innensechskantschlüssel Gr. 6, auf mind. 10 cm verlän-
gert
• Ratsche mit Verlängerung, Stecknuss 17 mm
• Schraubenschlüssel: SW 12, 13, 14, 15, 17 (2 x), 19, 21,
27
• Drehmomentschlüssel
• Rollgabelschlüssel, Rohrzange, Kneifzange
• Bleistift, Filzstift oder Kreide
• Gliedergelenkmaßstab, Bandmaß 10 m
• Maurerschnur, Wasserwaage
• Gummihammer, Hammer
• Kabeltrommel, Schutzbrille
• Akkuschrauber und / oder Bohrmaschine
SOLVIS · MAL-C-254-EC · Technische Änderungen vorbehalten · 34567-2a
4
Klemmwinkel (inkl. Betonschraube und Dübel)
5
Mutter M8 mit Sperrverzahnung
6
Schraube M8 x 40 A2
5 Flachdachmontage
23
