4 Aufdachmontage
Weiteren Kollektor montieren
1. Jeweils eine Mittelklemme in die obere und untere
Halteschiene lose an den ersten Kollektor einsetzen.
Darauf achten, dass die Klemmen formschlüssig im Rah-
menprofil sitzen.
2. Klemmen noch nicht festziehen, damit der nächste Kol-
lektor angefügt werden kann.

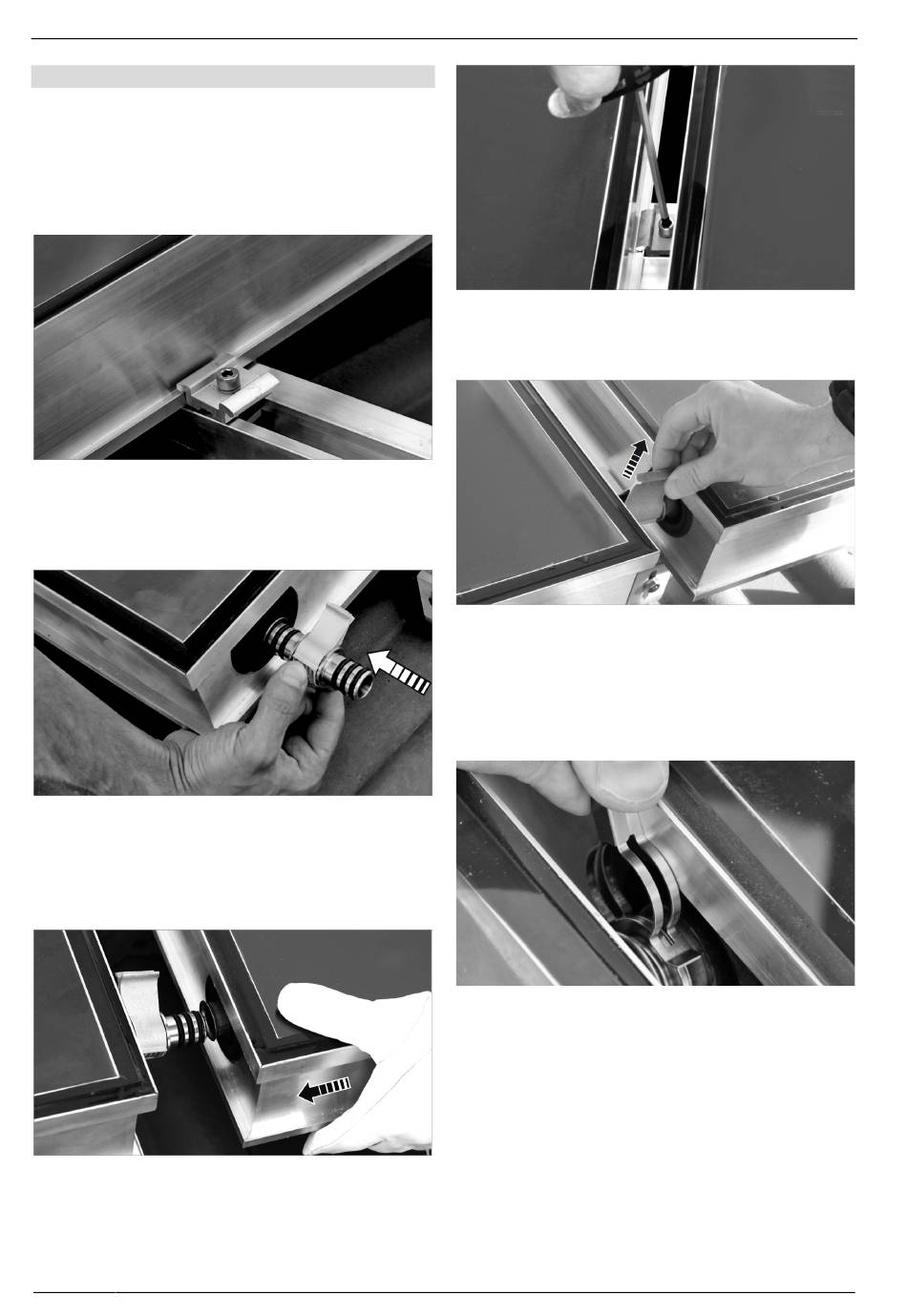

Abb. 17: Mittelklemmen zunächst lose angelegt
3. Jeweils einen Kollektorverbinder in den oberen und un-
teren Anschluss des Kollektors bis zum Anschlag einste-
cken.
Abb. 18: Kollektorverbinder einstecken
4. Einen weiteren Kollektor auflegen und mit Anschlagha-
ken sichern.
5. Kollektor vorsichtig mit den Anschlüssen auf die Kol-
lektorverbinder bis zum Anschlag aufschieben.
Abb. 19: Kollektoren zusammenschieben
6. Das Rahmenprofil in die Mittelklemmen einrasten las-
sen. Dafür ggf. die Mittelklemmen anheben.
7. Kollektor sorgfältig ausrichten und Mittelklemmen
festziehen.
22
Abb. 20: Mittelklemmen anziehen
8. Abstandhalter an beiden Kollektorverbindern abzie-
hen.
Abb. 21: Abstandhalter entfernen
9. Pro Kollektorverbinder jeweils zwei Sicherungsclipse
auf die Verbindungsflächen aufstecken.
Darauf achten, dass die Verbindungsflächen dicht aneinan-
der liegen, so dass die Sicherungsclipse formschlüssig sit-
zen.
Abb. 22: Sicherungsclip aufstecken
10. Weitere Kollektoren in gleicher Weise auflegen und be-
festigen.
