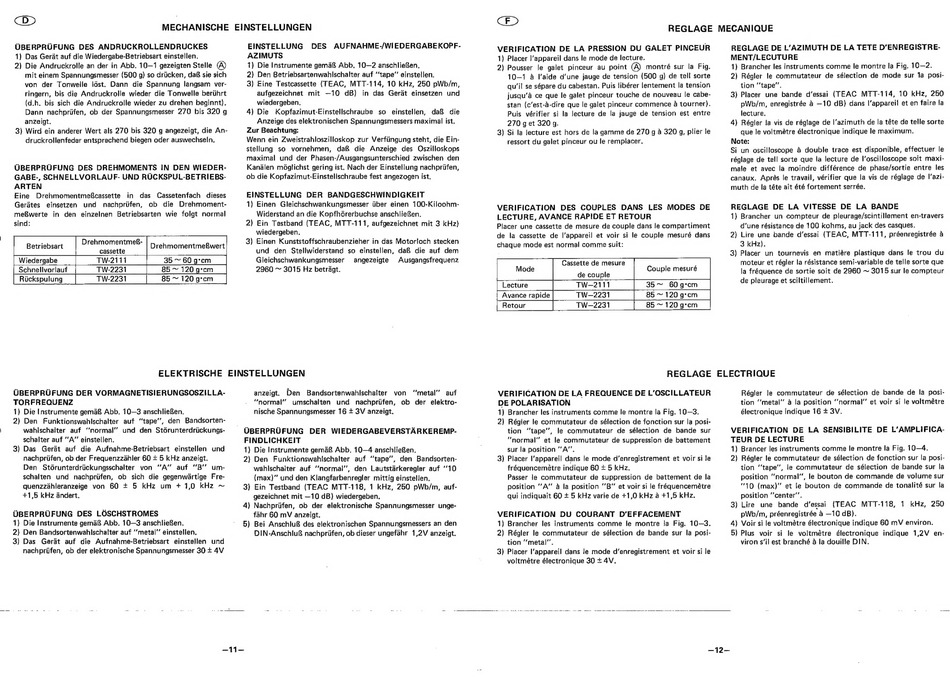

UBERPRUFUNG
DES ANDRUCKROLLENDRUCKES
1) Das Gerat auf die Wiedergabe-Betriebsart einstellen.
2) Die Andruckrolle an der in Abb. 10—1 gezeigten Stelle @
mit einem Spannungsmesser (500 g) so dritcken, da® sie sich
von
der Tonwelle
lost. Dann
die Spannung
langsam
ver-
ringern, bis die Andruckrolle
wieder die Tonwelle beriihrt
(d.h. bis sich die Andruckrolle wieder zu drehen beginnt).
Dann nachpriifen, ob der Spannungsmesser
270 bis 320 g
anzeigt.
3) Wird ein anderer Wert als 270 bis 320 g angezeigt, die An-
druckrollenfeder entsprechend biegen oder auswechseln.
UBERPRUFUNG
DES DREHMOMENTS
IN DEN WIEDER-
GABE-, SCHNELLVORLAUF-
UND RUCKSPUL-BETRIEBS-
ARTEN
Eine
DrehmomentmeRcassette
in
das
Cassetenfach
dieses
Geradtes
einsetzen
und
nachpriifen,
ob
die
Drehmoment-
meBwerte
in den
einzelnen
Betriebsarten
wie folgt normal
sind:
Betriebsart
Wiedergabe
Schnellvorlauf
85 ~ 120 g-cm
TW-2231
85 ~ 120 g-cm
Drehmomentmefs-
cassette
DrehmomentmeRwert
MECHANISCHE
EINSTELLUNGEN
EINSTELLUNG
DES
AUFNAHME-/WIEDERGABEKOPF-
AZIMUTS
1) Die Instrumente gema& Abb, 10—2 anschliefen.
2) Den Betriebsartenwahlschalter auf "tape" einstellen.
3) Eine Testcassette (TEAC,
MTT-114, 10 kHz, 250 pWb/m,
aufgezeichnet
mit
—10
dB)
in das Gerat einsetzen und
wiedergeben.
4) Die
Kopfazimut-Einstellschraube
so
einstellen,
daf&
die
Anzeige des elektronischen Spannungsmessers maximal ist.
Zur Beachtung:
Wenn ein Zweistrahloszilloskop zur Verfiingung steht, die Ein-
stellung
so
vornehmen,
daf& die Anzeige
des Oszilloskops
maximal
und der Phasen-/Ausgangsunterschied
zwischen den
Kanalen moglichst gering ist. Nach der Einstellung nachpriifen,
ob die Kopfazimut-Einstelischraube fest angezogen ist.
EINSTELLUNG
DER
BANDGESCHWINDIGKEIT
1) Einen
Gleichschwankungsmesser
iiber einen 100-Kiloohm-
Widerstand an die Kopfh6érerbuchse anschlieRen.
2) Ein Testband (TEAC, MTT-111, aufgezeichnet mit 3 kHz}
wiedergeben.,
3) Einen Kunststoffschraubenzieher in das Motortoch stecken
und
den
Stellwiderstand
so einstellen, da
die auf dem
Gleichschwankungsmesser
angezeigte
Ausgangsfrequenz
2960 ~ 3015 Hz betragt.
ELEKTRISCHE
EINSTELLUNGEN
UBERPRUFUNG
DER VORMAGNETISIERUNGSOSZILLA-
TORFREQUENZ
1) Die Instrumente gema& Abb. 10—3 anschlie&en.
2) Den
Funktionswahlschalter
auf "tape", den
Bandsorten-
wahlschalter
auf ''normal'"
und den St6runterdriickungs-
schalter auf "A" einstellen,
3) Das
Geraét auf die Aufnahme-Betriebsart
einstellen
und
nachprifen, ob der Frequenzzahier 60 + 5 kHz anzeigt.
Den
StGrunterdriickungsschalter
von
"A"
auf "B''
um-
schalten
und
nachpriifen,
ob sich die gegenwéartige
Fre-
quenzzahleranzeige
von
60 + 5 kHz
um
+ 1,0 kHz ~
+1,5 kHz andert.
UBERPRUFUNG
DES
LOSCHSTROMES
1} Die Instrumente gema& Abb, 10—3 anschliefen.
2} Den Bandsortenwahlschalter auf 'metal' einstellen,
3) Das
Gerat
auf die Aufnahme-Betriebsart
einstellen
und
nachprifen, ob der elektronische Spannungsmesser 30 + 4V
|"
anzeigt.
Den
Bandsortenwahlschalter
von
"metal"
auf
"normal"
umschalten
und
nachprifen,
ob der elektro-
nische Spannungsmesser 16 + 3V anzeigt.
_ UBERPRUFUNG
DER
WIEDERGABEVERSTARKEREMP-
FINDLICHKEIT
1) Die Instrumente gema& Abb. 10—4 anschlieRen.
2} Den
Funktionswahlschalter
auf "tape", den Bandsorten-
wahlschalter auf ''normal'', den Lautstarkeregler auf ''10
{max)" und den Klangfarbenregler mittig einstellen.
3) Ein Testband
(TEAC MTT-118,
1 kHz, 250 pWb/m, auf-
gezeichnet mit —10 dB) wiedergeben.
4) Nachpriifen, ob der elektronische Spannungsmesser unge-
fahr 60 mV anzeigt.
5) Bei Anschlu& des elektronischen Spannungsmessers an den
DIN-Anschlu& nachpriifen, ob dieser ungefahr 1,2V anzeigt.
-iM1—
CED
REGLAGE
MECANIQUE
VERIFICATION
DE LA PRESSION
DU GALET
PINCEUR
1) Placer ]'appareil dans le mode de lecture.
2) Pousser
le galet pinceur au point A
montré sur la Fig.
10—1
@ l'aide d'une jauge de tension (500 g) de tell sorte
qu'il se sépare du cabestan. Puis libérer lentement la tension
jusqu'a ce que le galet pinceur touche de nouveau le cabe-
stan (c'est-a-dire que le galet pinceur commence a tourner).
Puis vérifier si la lecture de la jauge de tension est entre
270 g et 320 g.
3) Si la lecture est hors de la gamme de 270 g a 320 g, plier le
ressort du galet pinceur ou le remplacer,
VERIFICATION
DES
COUPLES
DANS
LES
MODES
DE
LECTURE, AVANCE
RAPIDE ET RETOUR
Placer une cassette de mesure de couple dans le compartiment
de la cassette de l'apparei] et voir si le couple mesuré dans
chaque mode est normal comme suit:
Cassette de mesure
;
Couple mesuré
de couple
TW-2111
35~ 60g-cm
TW—2231
85 ~ 120 g'cm
TW-2231
85 ~ 120 g-cm
REGLAGE DE L'AZIMUTH DE LA TETE D'ENREGISTRE-
MENT/LECUTURE
1) Brancher les instruments comme le montre ta Fig. 10—2.
2) Régler le commutateur
de sélection de mode sur 1a posi-
tion "tape"'.
3) Placer une bande
d'essai
(TEAC
MTT-114,
10 kHz, 250
pWb/m, enregistrée
4 —10 dB) dans I'apparei! et en faire la
lecture.
4) Régler ia vis de réglage de |'azimuth de la téte de telle sorte
que le voltmétre électronique indique le maximum.
Note:
Si un oscilloscope a double trace est disponible, effectuer le
réglage de tell sorte que la lecture de l'oscilloscope soit maxi-
male et avec la moindre
différence de phase/sortie entre les
canaux.
Aprés le travail, vérifier que la vis de réglage de I'azi-
muth de la téte ait été fortement serrée.
REGLAGE
DE
LA VITESSE
DE
LA BANDE
1) Brancher un compteur de pleurage/scintillement en-travers
d'une résistance de 100 kohms, au jack des casques.
2) Lire une bande d'essai (TEAC, MTT-111, préenregistrée a
3 kHz).
3) Placer un tournevis
en matiére plastique dans le trou du
moteur et régler la résistance semi-variable de telle sorte que
la fréquence de sortie soit de 2960 ~ 3015
sur le compteur
de pleurage et sciltillement.
REGLAGE
ELECTRIQUE
VERIFICATION DE LA FREQUENCE DE L'OSCILLATEUR
DE POLARISATION
1) Brancher les instruments comme le montre la Fig. 10—3.
2) Régler le commutateur de sélection de fonction sur la posi-
tion
"tape",
le commutateur
de sélection
de bande
sur
"normal" et le commutateur de suppression de battement
sur la position "A".
3) Placer l'appareil dans le mode d'enregistrement et voir si le
fréquencemétre indique 60 + 5 kHz.
Passer le commutateur
de suppression de battement de la
position "A" a la position "'B" et voir si le fréquencemétre
qui indiquait 60 + 5 kHz varie de +1,0 kHz a +1,5 kHz.
VERIFICATION
DU COURANT
D'EFFACEMENT
1) Brancher les instruments comme
le montre
la Fig. 10—3.
2) Régler le commutateur de sélection de bande sur la posi-
tion ''metal"'.
3) Placer l'appareil dans le mode d'enregistrement et voir si le
voltmétre électronique 30 + 4V,
Régler le commutateur
de sélection de bande de la posi-
tion "metal" A la position "normal" et voir si le voltmétre
électronique indique 16 + 3V.
VERIFICATION
DE
LA SENSIBILITE
DE L'AMPLIFICA-
TEUR DE LECTURE
1) Brancer les instruments comme le montre la Fig. 10—4.
2) Régler le commutateur de sélection de fonction sur la posi-
tion ''tape', le commutateur
de sélection
de bande sur la
position "normal", le bouton de commande de volume sur
"10 (max) et le bouton de commande de tonalité sur la
position "center".
3) Lire
une
bande
d'essai
(TEAC
MTT-118,
1 kHz,
250
pWb/m, préenregistrée 4 —10 dB).
4) Voir si le voltmétre électronique indique 60 mV environ.
5) Plus voir si le voltmétre
électronique
indique
1,2V en-
viron s'il est branché a la douille DIN.
—12—
