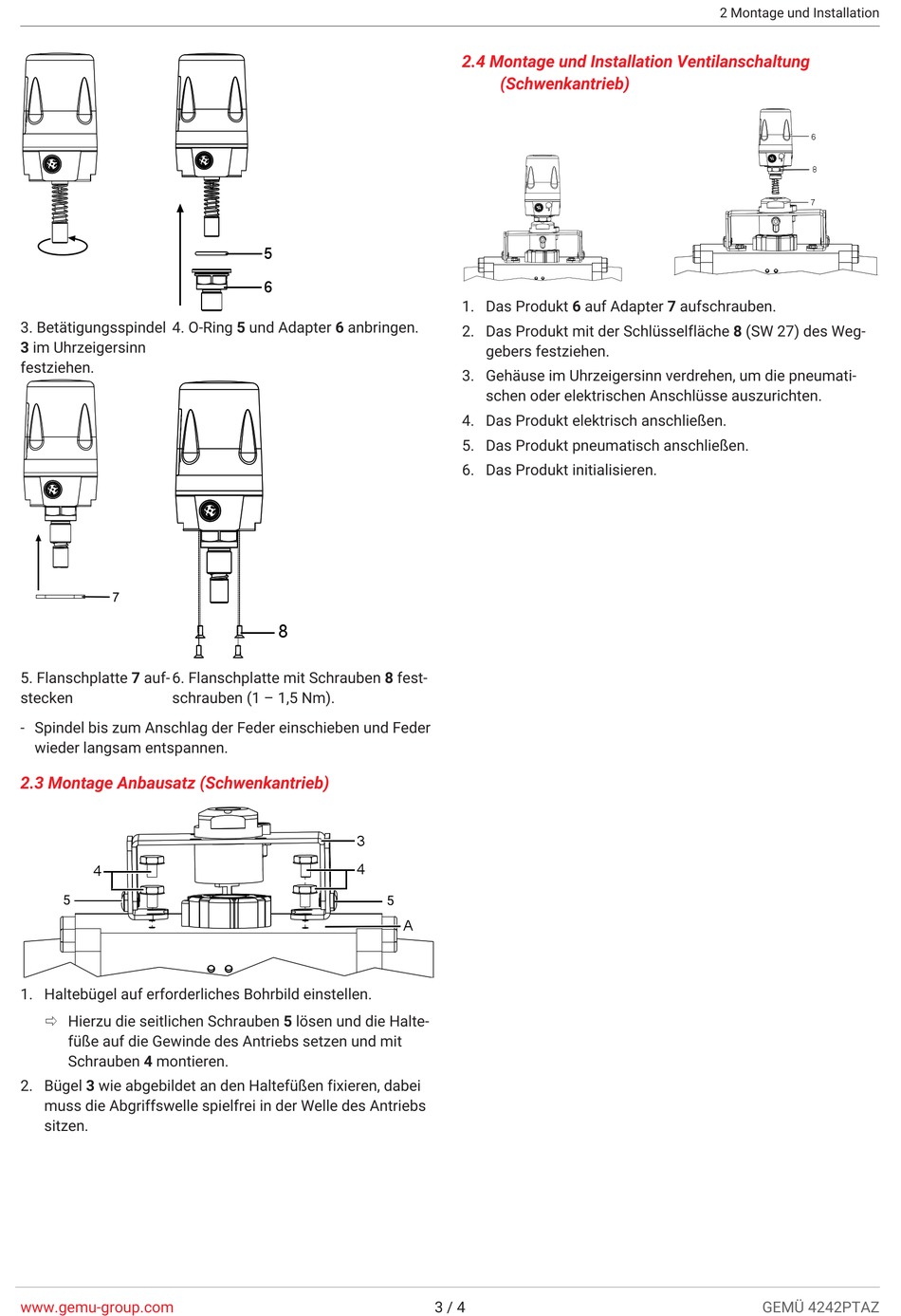

3. Betätigungsspindel
4. O-Ring 5 und Adapter 6 anbringen.
3 im Uhrzeigersinn
festziehen.
7
5. Flanschplatte 7 auf-
6. Flanschplatte mit Schrauben 8 fest-
stecken
schrauben (1 – 1,5 Nm).
- Spindel bis zum Anschlag der Feder einschieben und Feder
wieder langsam entspannen.
2.3 Montage Anbausatz (Schwenkantrieb)
4
5
1. Haltebügel auf erforderliches Bohrbild einstellen.
ð Hierzu die seitlichen Schrauben 5 lösen und die Halte-
füße auf die Gewinde des Antriebs setzen und mit
Schrauben 4 montieren.
2. Bügel 3 wie abgebildet an den Haltefüßen fixieren, dabei
muss die Abgriffswelle spielfrei in der Welle des Antriebs
sitzen.
www.gemu-group.com
5
6
8
3
4
5
A
3 / 4
2.4 Montage und Installation Ventilanschaltung
(Schwenkantrieb)
1. Das Produkt 6 auf Adapter 7 aufschrauben.
2. Das Produkt mit der Schlüsselfläche 8 (SW 27) des Weg-
gebers festziehen.
3. Gehäuse im Uhrzeigersinn verdrehen, um die pneumati-
schen oder elektrischen Anschlüsse auszurichten.
4. Das Produkt elektrisch anschließen.
5. Das Produkt pneumatisch anschließen.
6. Das Produkt initialisieren.
2 Montage und Installation
6
8
7
GEMÜ 4242PTAZ
