Gerät warten und instand setzen
8.2 Hardware ein- und ausbauen
8.2.5 Laufwerk des IPC277D 12", 15" und 19" wechseln
Führen Sie den Arbeitsgang durch, wenn Sie das SSD tauschen wollen. Beachten Sie die
Hinweise im Kapitel "Reparaturhinweise (Seite 70)".
Voraussetzung
● Das Gerät ist geöffnet.
● Ein SSD
● Ein Schraubendreher T10
Vorgehensweise – Ausbau
Wie Pufferbatterie und Batteriehalter zu entnehmen sind, ist im Kapitel "Pufferbatterie
austauschen (Seite 71)" beschreiben.
Hinweis
Ziehen Sie den Batteriestecker nicht ab. Wenn der Batteriestecker abgezogen wurde, muss
das BIOS erneut installiert werden.
76

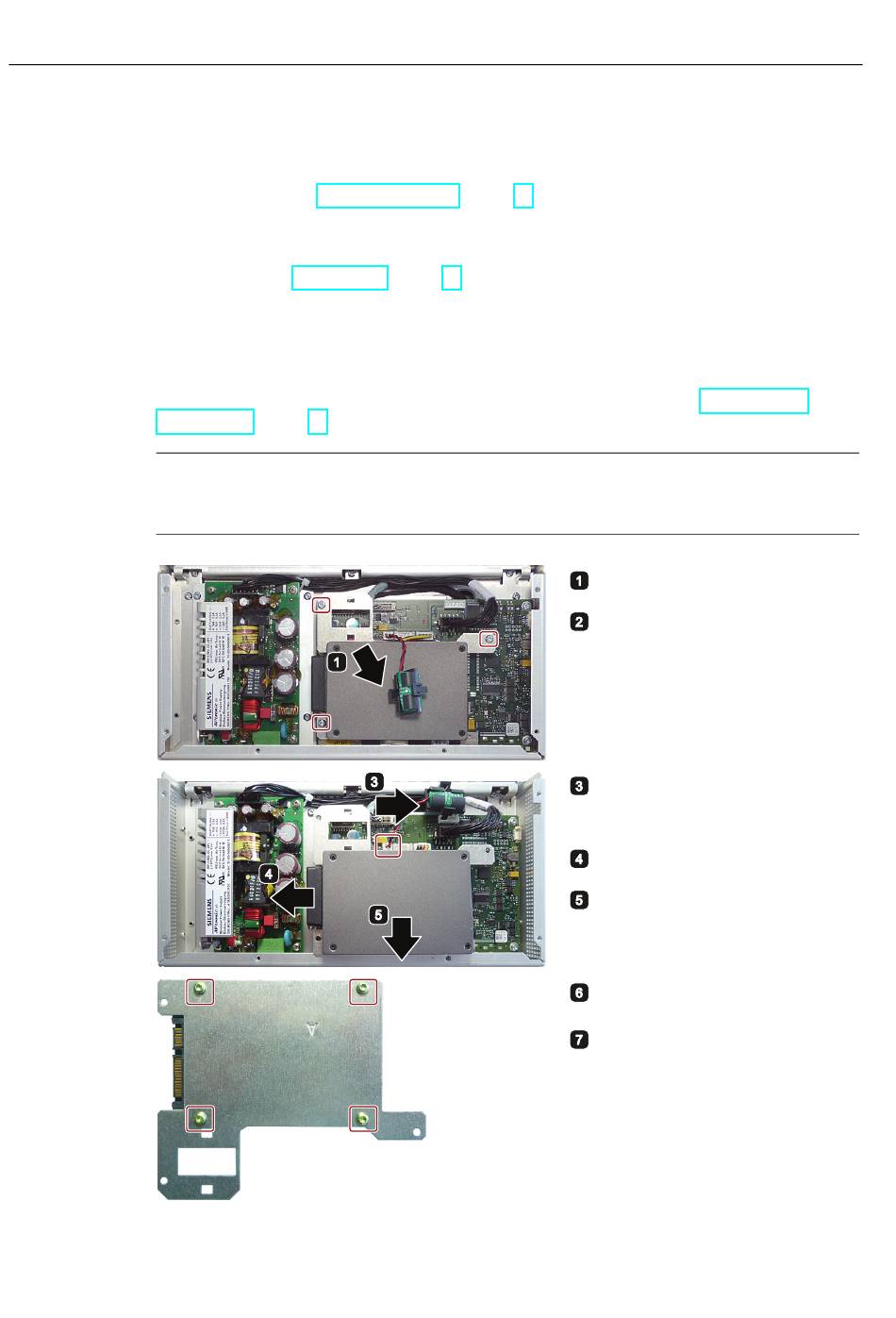

Siehe Kapitel "Gerät öffnen (Seite 65)".
Entfernen Sie den Batteriehalter.
Entfernen Sie die
gekennzeichneten Schrauben.
Legen Sie die Pufferbatterie ab.
Der gekennzeichnete Stecker
muss angeschlossen bleiben
Ziehen Sie den Stecker ab.
Nehmen Sie das Laufwerk
heraus und legen Sie es ab.
Entfernen Sie die
gekennzeichneten Schrauben.
Legen Sie Laufwerktragplatte
und Laufwerk ab.
SIMATIC IPC277D
Betriebsanleitung, 02/2012, A5E03409484-03
