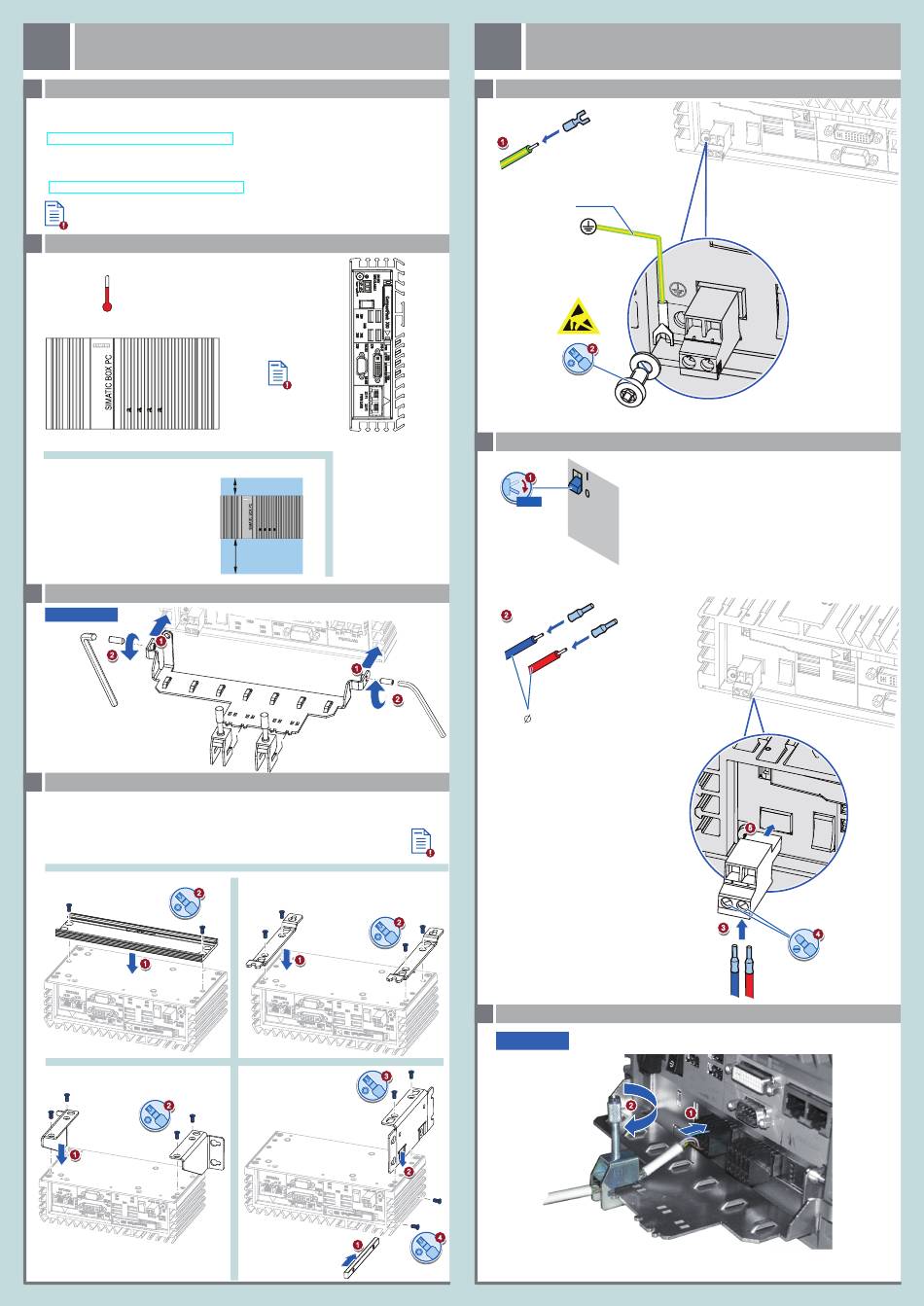

Siemens SIMATIC IPC227D Kurzanleitung

1
Gerät einbauen
Mounting the device
1.1 Vor Einbau und Inbetriebnahme – Before mounting and commissioning
WICHTIG: Beachten Sie alle dem Gerät beiliegenden Dokumente und die Betriebsanleitung, bevor
Sie das Gerät einbauen und anschließen. Die vollständige Dokumentation des Geräts finden Sie auf
der beiliegenden DVD "Documentation and Drivers" und im Internet
(http://www.siemens.de/simatic-ipc-doku-portal).
IMPORTANT: observe all documents enclosed with the device and the operating instructions manual
before mounting and connecting the device. You find the complete documentation of the device on
the enclosed „Documentation and Drivers" DVD and on the internet
(http://www.siemens.com/simatic-ipc-doku-portal).
Das Handbuchsymbol weist auf detaillierte Informationen in der Betriebsanleitung hin.
The manual symbol refers to detailed information in the operating instructions.
Zulässige Einbaulagen – Valid Mounting positions
1.2
50 °C (Basis, COM, IO, PCIe
0 °C
Erforderlicher Freiraum um das Gerät
Free space required around the device
1.3 Kabelzugentlastung montieren – Installing the cable strain relief
IPC227D IO only
1
2
M3 x 8
≤0.8 Nm
1.4 Gerät anbauen – Mounting the device
Stellen Sie sicher, dass die Anschraubfläche an der Wand das Vierfache des Gesamtgewichts des
Geräts einschließlich Befestigungselemente tragen kann.
Verwenden Sie nur die in der Betriebsanleitung angegebenen Dübel und Schrauben.
Ensure that the mounting surface on the wall can bear four times the total
weight of the device, including fixing elements.
Use only the anchors and screws specified in the operating instructions.
Hutschienenmontage
Mounting on DIN rails
2
T20
1
Buchmontage
Upright mounting
2
T20
1
- no HDD)
Load max. 2.5 W
> 45 °C Install in RAL
RAL =
Restricted Access
Location - e. g. a
50 mm
lockable cabinet
Betriebsstätte mit
beschränktem Zutritt -
z. B. ein abschließ-
barer Schaltschrank
100 mm
1
2
M3 x 8
≤0.8 Nm
Wandmontage
Wall mounting
2
T20
1
Seitenmontage
3
Side mounting
T20
2
1
2
Gerät anschließen
Connecting the device
2.1 Schutzleiter anschließen – Connecting the protective earth
M4
1
2,5 mm
2
T20
2.2 Stromversorgung anschließen – Connecting the power supply
1
D C
0/OFF
2 4
P o
w e
S u
p p
2
0.75 ... 2.5 mm
IO-Leitungen anschließen – Connecting the IO lines
2.3
IPC227D IO only
4
T20
²
Das Gerät darf nur an eine DC-24-V-Stromversorgung angeschlos-
sen werden, die den Anforderungen einer sicheren Kleinspannung
(SELV) gemäß der IEC/EN/DIN EN/UL 60950-1 entspricht.
Die Stromversorgung muss die Anforderung NEC Class 2 bzw. LPS
gemäß der IEC/EN/DIN EN/UL 60950-1 erfüllen.
V
The device must only be connected to a 24 VDC power supply
r
which satisfies the requirements of safety extra low voltage (SELV)
l y
according to IEC/EN/DIN EN/UL 60950-1.
The power supply must meet the NEC Class 2 or LPS requirement in
accordance with IEC/EN/DIN EN/UL 60950-1.
2
M L+
2
1
1
4
0,5 x 3
