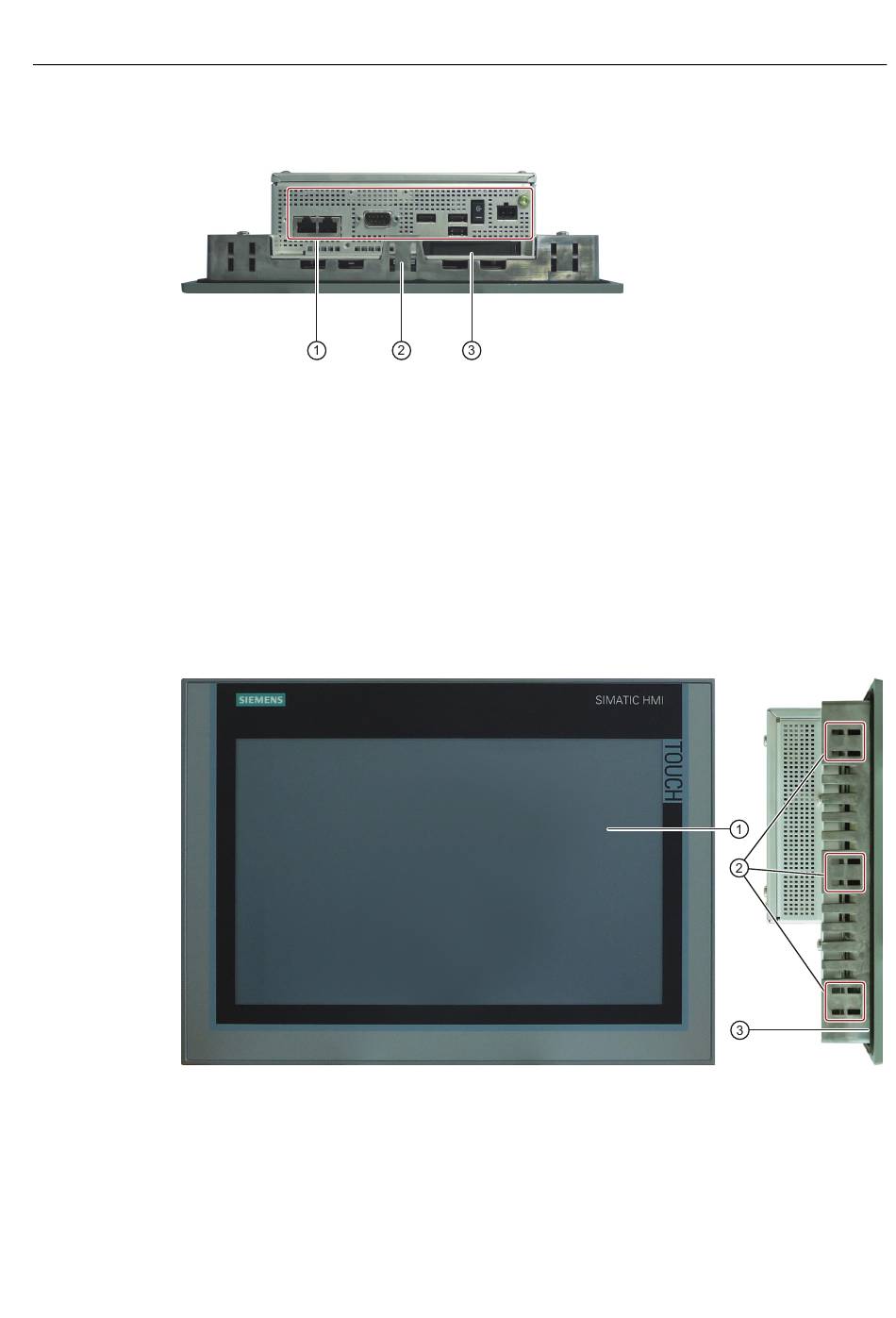

Untersicht
①
②
③
1.2.3 SIMATIC IPC277D 12", 15" und 19"
Dieses Kapitel beschreibt den Aufbau der 12", 15" und 19"-Geräte am Beispiel des SIMATIC
IPC277D 12". Die 15"- und 19" Geräte verfügen über eine zusätzliche USB-Schnittstelle an
der Front.
Vorder- und Seitenansicht 12"
①
②
③
SIMATIC IPC277D
Betriebsanleitung, 02/2012, A5E03409484-03
Schnittstellen und Bedienelemente
Aussparung für Spannklemme
Klappe für Speicherkartensteckplatz
Display/Touch-Screen
Aussparung für Spannklemme
Einbaudichtung
Überblick
1.2 Aufbau der Geräte
