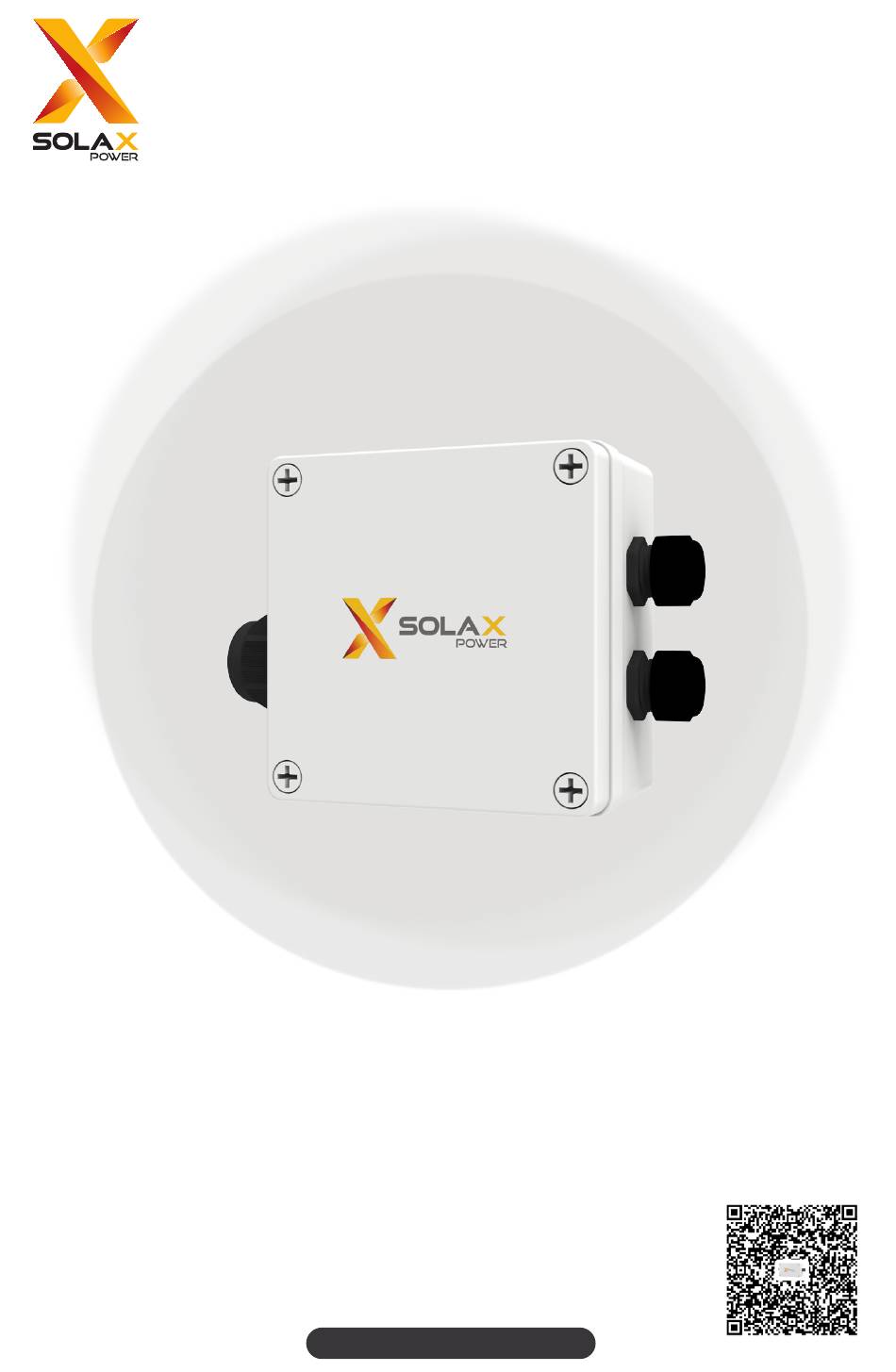

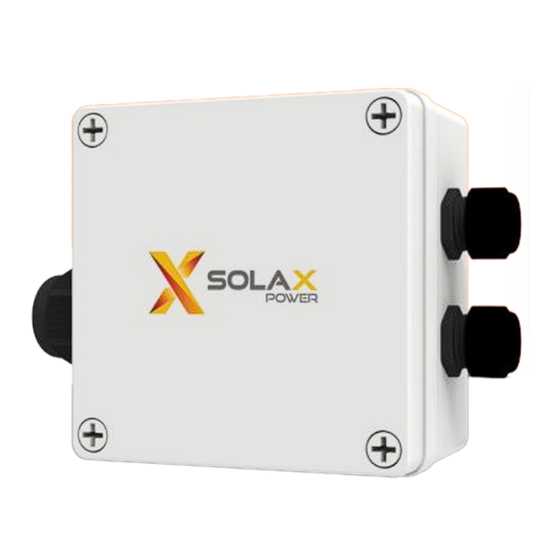

- Seite 1 Adapter Box G2 Installationshandbuch Version 0.0 de.solaxpower.com eManual im QR-Code oder unter http://kb.solaxpower.com/...
- Seite 3 Sicherheit Allgemeiner Hinweis 1. Inhalt kann regelmäßig aktualisiert oder überarbeitet werden. SolaX behält sich das Recht vor, Verbesserungen oder Änderungen an dem/den in diesem Handbuch beschriebenen Produkt(en) und Programm(en) ohne vorherige Ankündigung vorzunehmen. 2. Die Installation und Wartung darf nur von qualifiziertem Personal durchgeführt werden, das ：...
- Seite 4 WARNUNG VOR HF-EXPOSITION! • Installieren und betreiben Sie das Gerät gemäß den mitgelieferten Anweisungen. • Die für diesen Sender verwendete(n) Antenne(n) muss (müssen) so installiert sein, dass sie einen Abstand von mindestens 20 cm von allen Personen bietet, und darf nicht in Verbindung mit einer anderen Antenne oder einem anderen Sender liegen oder betrieben werden.
- Seite 5 Packliste 5-Pin männliche steckbare Blechschrauben × 4 Adapter Box G2 × 1 Expansionsrohre × 4 Klemmleiste × 1 2-Pin männliche 1 mm² schlauchisolierte steckbare Markierungskarton × 1 RJ45-Klemmen × 2 Klemmen × 7 Klemmleiste × 1 Stromadapter × 1 (optional)
- Seite 6 Installationswinkel Nach oben oder unten installierte Horizontal installiert wasserdichte Steckverbinder Installationswerkzeuge Crimpzange Seitenschneider Bohrer Gummihammer Crimpzange für Kreuzschraubendreher Schlitzschraubendreher Netzwerkkabel Abisolierzange Markierstift...
- Seite 7 Mechanische Installation Hinweis: Wählen Sie einen Ort, an dem sich die Adapterbox G2 in der Nähe der Wärmepumpe befindet. Markierungskarton Expansionsrohre Bohrer Ø 6 Bohrer Gummihammer Tiefe: 30 mm Kreuzschraubendreher Blech- Schrauben Wärmepumpe 1.5±0.1 N·m 1 N·m...
- Seite 8 Pin 3 und Pin 4 sind für die Stromversorgung. b) Pin 4 und Pin 5 sind für die Kommunikation. Bitte scannen Sie den QR-Code auf der Abdeckung für den Kabelanschluss der Wechselrichter-Seite aus dem Handbuch der Adapter Box G2.
- Seite 9 RS485-Port Anschluss • Pin-Definition für RS485 Pin-Definition RS485_A RS485_B Funktion des RS485-Ports - ein Zweigport des RS485_INV-Ports für die RS485-Kommunikation mit anderen Geräten. Hinweis: Die Anschlussmethoden für den RS485-Port entnehmen Sie bitte dem Kabelanschluss des RS485_INV-Ports. Netzadapter-Anschluss (optional) Hinweis: Ein Stromadapter wird benötigt, wenn der Wechselrichter keinen Strom für die Adapterbox liefern kann.
- Seite 10 AO-Port Anschluss 1 mm² Kable im Inneren Wasserdichter der Box Stecker 30 mm Seitenschneider Herausziehen Wasserdichter Steckverbinder zweiadriges Kabel Durchmesser: 5-10 mm Abisolierzange Crimpzange 7 mm 1 mm² Rohr vorisolierte Klemme im Inneren der Box Schlitzschraubendreher 2 Pin männliche weibliche steckbare steckbare Klemmleiste...
- Seite 11 DO-Port Anschluss a) DO-Port-Anschluss unter der Kontrolle von potentialfreiem Kontakt 1 mm² Kable im Inneren der Box Wasserdichter Seitenschneider Stecker 50 mm Herausziehen Wasserdichter Steckverbinder fünfadriges Kabel Durchmesser: 5-10 mm Abisolierzange Crimpzange 7 mm 1 mm² Rohr vorisolierte Klemme im Inneren der Box weibliche 5 Pin steckbare...
- Seite 12 b) DO-Port-Anschluss unter der Kontrolle von SG Ready Hinweis: Bereiten Sie ein zweiadriges Kabel vor, isolieren Sie es ab, crimpen Sie es und fädeln Sie es durch die Steckverbinder, und stellen Sie dann das Kabel so her, wie Sie es in a) gemacht haben.
- Seite 13 code Sxxxxxxxxx Melden Sie sich an und gehen Sie auf die Seite „Gerät“, um Informationen über die Adapterbox hinzuzufügen. Wi-Fi-Konfiguration Gehen Sie zur Seite „Konto“, klicken Sie auf „Wifi Geben Sie die heimische Wi-Fi SSID und das Verbindung“ und scannen Sie die Registriernr. ein. Passwort ein.
- Seite 14 Allgemeine Einstellung • Einstellschritte für die X1/X3-Hybrid G4-Serie-Wechselrichter ===Benutzerdef. Einst=== ===Advance=== ===Modbus=== Funktion auswahl: >Modbus >Erw. Einstellungen >Adapter Box G2 ===Modbus=== >Baudrate: 9600 • Einstellschritte für die X3-MIC G2-Serie-Wechselrichter > Einstellungen > Modusauswahl > Adapter Box G2 Meter Energy Aktivieren...
- Seite 15 Kontaktinformationen AUSTRALIA UNITED KINGDOM Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com service.uk@solaxpower.com TURKEY GERMANY KIZILSARAY MAH. 76 SK. LATİF AYKUT Am Tullnaupark 8, 90402 Nürnberg, İŞMERKEZİ...
- Seite 17 Registrierungsformular für die Garantie Für Kunden (obligatorisch) Name Land Rufnummer E-Mail Adresse Staat Postleitzahl Produkt-Seriennummer Datum der Inbetriebnahme Name des Installationsunternehmens Name des Installateurs Elektriker-Lizenz-Nr. Für Installateure Modul (falls vorhanden) Modul-Marke Modulgröße (B) Anzahl der Strings Anzahl der Panels pro String Batterie (falls vorhanden) Batterie-Typ Marke...
