SolaX Power EPS-Box Schnellinstallationsanleitung

Schnellinstallationsanleitung

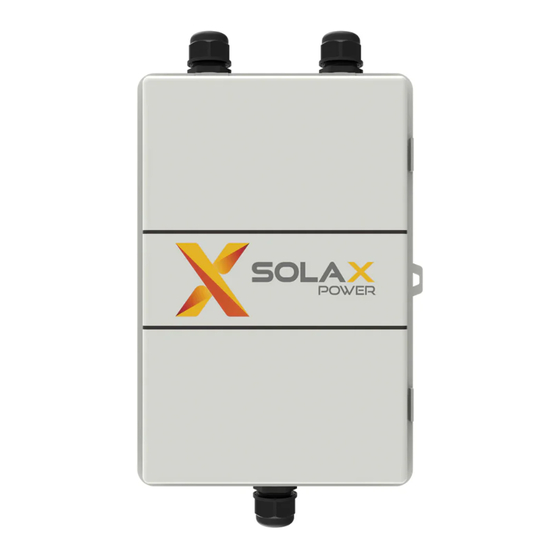

1. Einführung
Die EPS-Box verfügt über zwei Schütze, die eine einfache
Verbindung für Benutzer ermöglichen. Sie ist kompatibel mit
dem Wechselrichter der X-Hybrid E-Serie. Konfiguriert mit der
EPS-Box müssen Kunden nur 6 Drähte zwischen
Wechselrichter und EPS-Box verbinden. Sie kann den Betrieb
vereinfachen und die Sicherheit verbessern.

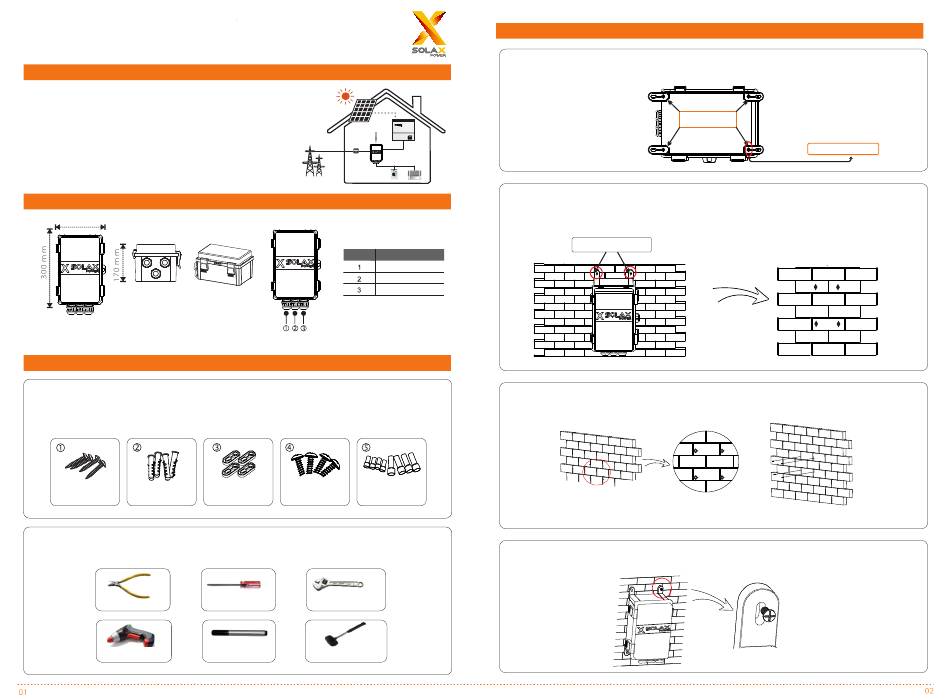

2. Übersicht
220 mm
3. Vorbereitung
3.1 Überprüfung der Packliste
Stellen Sie vor der Installation sicher, dass nichts im Paket beschädigt ist.
Die folgenden Positionen sollten sich im Paket befinden.
Blechschrauben
Spreizdübel X 4
X 4
3.2 Werkzeuge
Bereiten Sie die folgenden Werkzeuge vor bevor Sie beginnen.
Seitenschneider
Schraubenzieher
Bohrer 6 Φ
EPS-Box
EPS-Box
EPS-Verbraucher
Objekt Beschreibung
Kaltgepresste
Polsterblöcke X4 Blechschrauben
X 4 Klemmen X 8
Handschlüssel
Markierstift
Gummihammer
4. Montage
Schritt 1:
Installieren Sie die vier Polsterblöcke auf der EPS-Box mit Blechschrauben.
Schritt 2:
Verwenden Sie die EPS-Box mit den Polsterblöcken als Vorlage, um die Position der vier
Löcher an der Wand mit einem Markierungsstift zu markieren.
EPS
Verbraucher
Netz
Schritt 3:
Bohren Sie Löcher mit dem Bohrer 6 sorgfältig und stellen Sie sicher, dass die Löcher tief genug
für die Installation sind. Setzen Sie die Spreizdübel durch Polsterblöcke in die Löcher ein und
ziehen Sie sie fest.
- Bohren Sie Löcher mit einem Bohrer
- Tiefe: mindestens 50 mm.
Schritt 4:
Installieren Sie die Blechschrauben mit einem Schraubendreher, um die EPS-Box zu befestigen.
Polsterblöcke
Position markieren
Φ
Φ
6.
Blechschrauben
- Setzen Sie die Spreizdübel ein.
